Shining 3D FreeScan Combo+ (Demo Unit)

Shining 3D FreeScan Combo+, endüstriyel sınıf metroloji, tersine mühendislik ve ürün tasarımı uygulamaları için tasarlanmış, hibrit ışık kaynaklı (mavi lazer ve kızılötesi VCSEL) ve çoklu tarama modlarına sahip, ultra kompakt ve hafif bir el tipi 3D tarayıcıdır. "Demo Ünitesi" olması, genellikle çok az kullanılmış, yeniye yakın veya tam işlevsel bir teşhir ürünü olduğunu gösterir.

Shining 3D FreeScan Combo+ 3D Tarayıcı Özellikleri

• Hibrit Işık Kaynağı Teknolojisi:

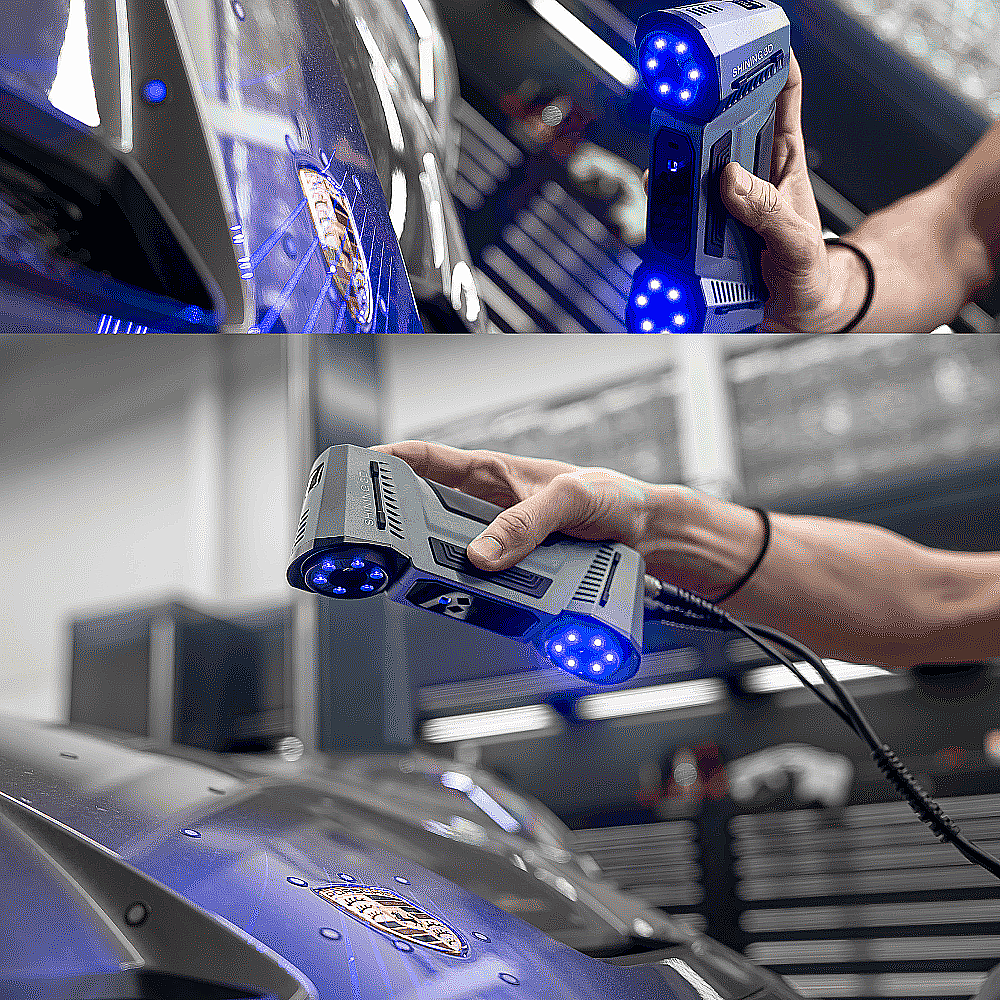

  • Mavi Lazer Işık: Özellikle metroliji sınıfı doğruluk gerektiren endüstriyel taramalar için kullanılır. Parlak, yansıtıcı veya siyah yüzeyler üzerinde bile yüksek performans sağlar.

  • Kızılötesi (Infrared - VCSEL) Işık: Daha hızlı, markersiz taramalar için idealdir. Özellikle insan taramaları ve hassas detay gerektirmeyen nesnelerin hızlı taranması için güvenlidir.

• Çoklu Tarama Modları: Dört farklı tarama moduyla geniş bir uygulama yelpazesine uyum sağlar:

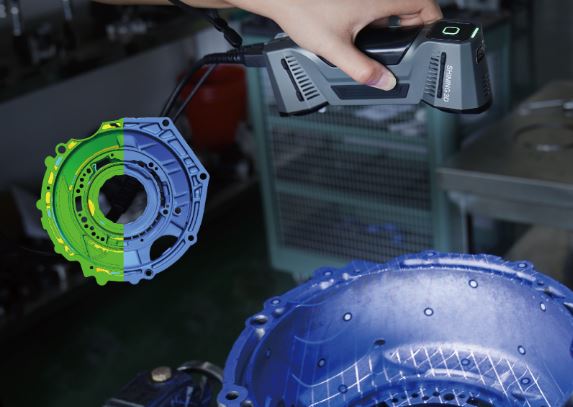

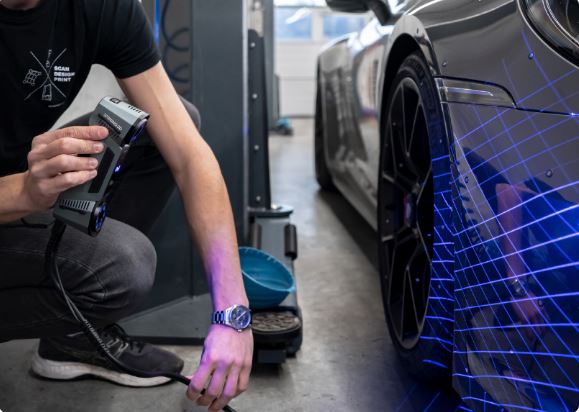

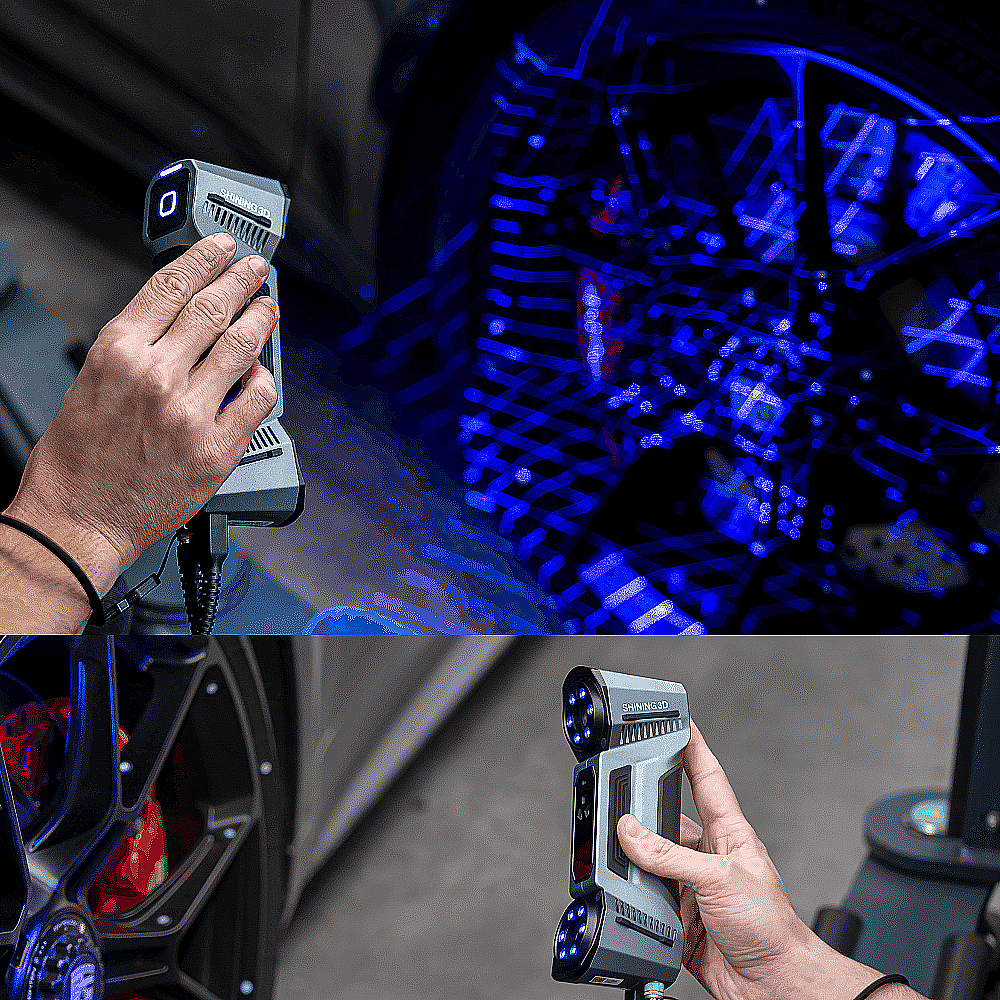

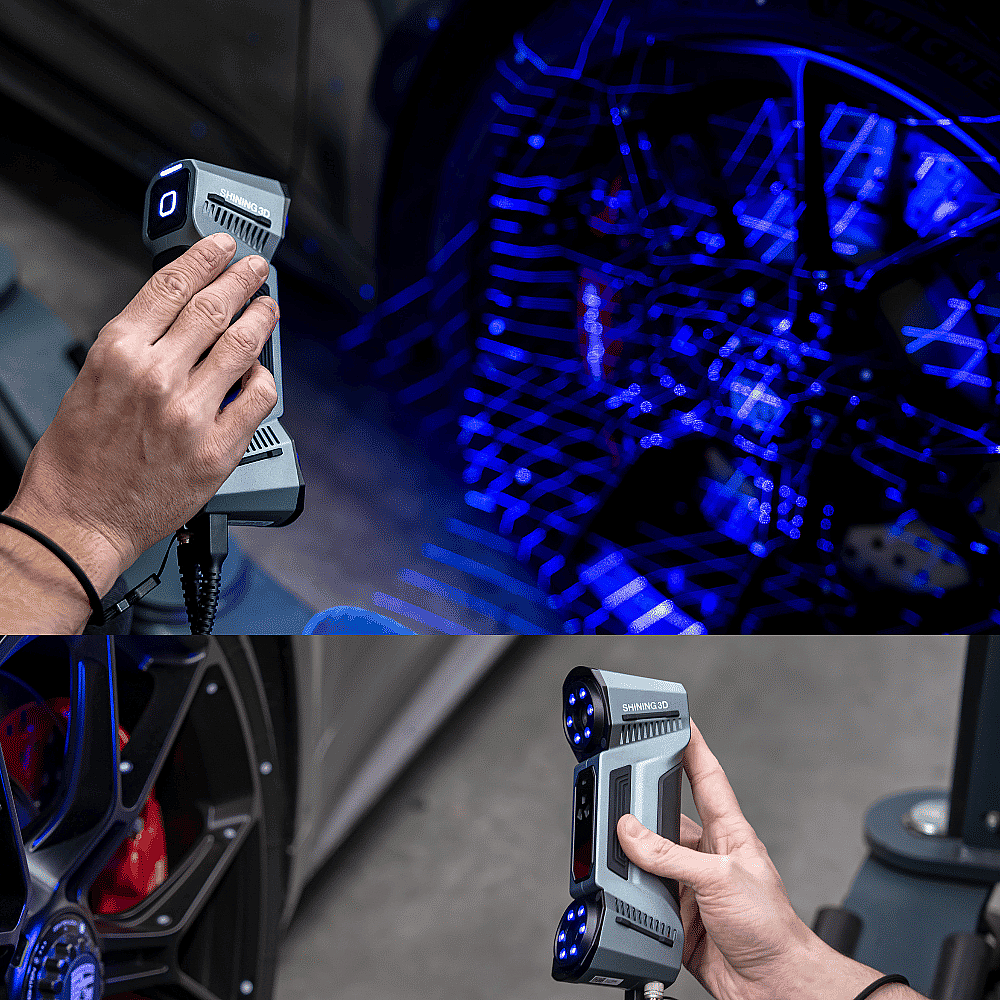

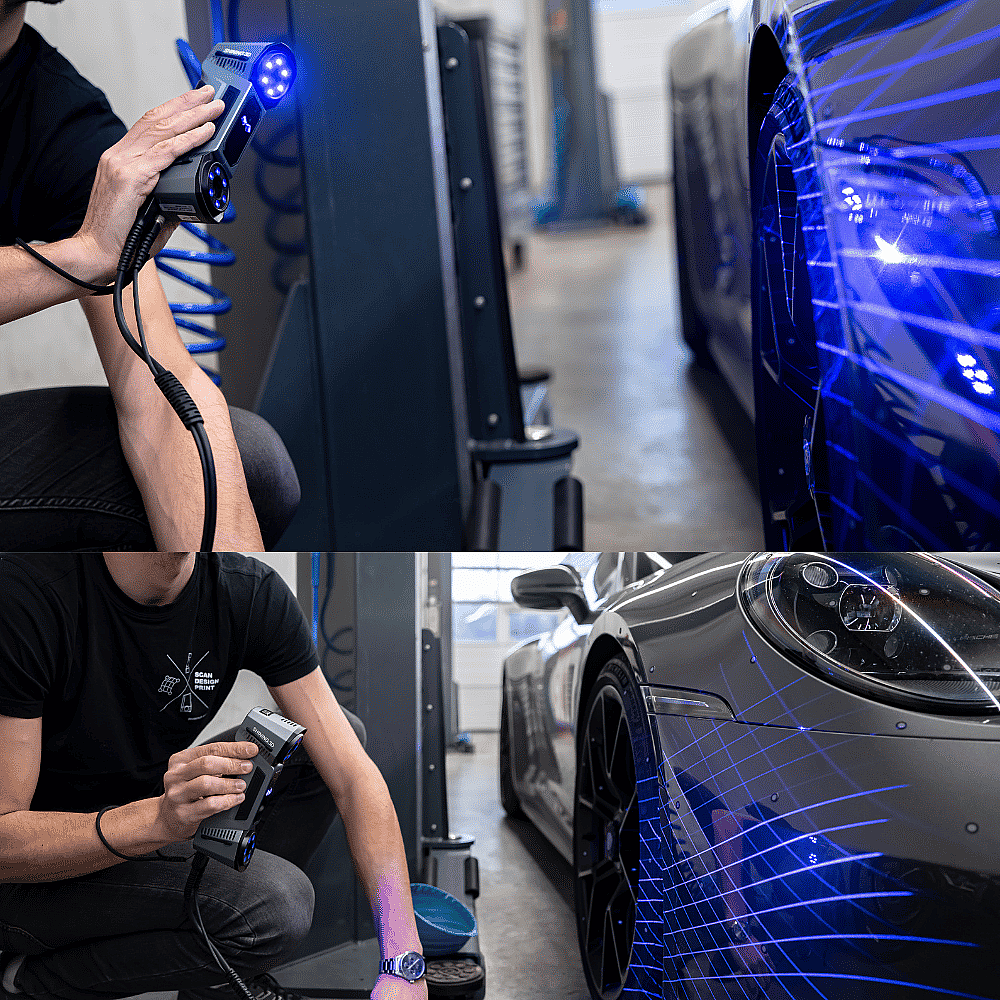

  • Çoklu Hat Tarama (Multi-Line Scan): 50 mavi lazer hattı (FreeScan Combo modelinde 26 hat) projeksiyonuyla büyük nesneleri hızlı ve pürüzsüz bir şekilde tarar. 3,600,000 nokta/saniyeye kadar tarama hızı sunar.

  • İnce Tarama (Fine Scan): 7 paralel mavi lazer hattı kullanarak ince detayları ve karmaşık geometrileri yüksek çözünürlükte yakalar.

  • Tek Hat Tarama (Single Line Scan): Tek bir mavi lazer hattı ile derin delikler, cepler ve dar alanlar gibi ulaşılması zor bölgelerden veri toplar.

  • Kızılötesi Tarama (Infrared Scan): Markersiz (işaretleyici kullanmadan) hızlı taramalar ve daha geniş bir görüş alanı sunar. İnsan taramaları için güvenlidir ve 2,250,000 nokta/saniyeye kadar hızlara ulaşır.

• Metroliji Sınıfı Doğruluk:

  • Lazer Tarama Modunda: 0.02 mm'ye kadar yüksek tarama doğruluğu ve 0.02 + 0.033 mm/m hacimsel doğruluk sunar. VDI-VDE 2634-3 standardı ile sertifikalandırılmıştır.

  • Kızılötesi Tarama Modunda: 0.05 mm'ye kadar tarama doğruluğu ve 0.05 + 0.1 mm/m hacimsel doğruluk.

  • Nokta Mesafesi: 0.05mm - 3mm (lazer modu), 0.1mm - 3mm (IR modu). Kısmi-HD modunda 0.01-0.04 mm gibi daha da ince nokta mesafeleri elde edilebilir.

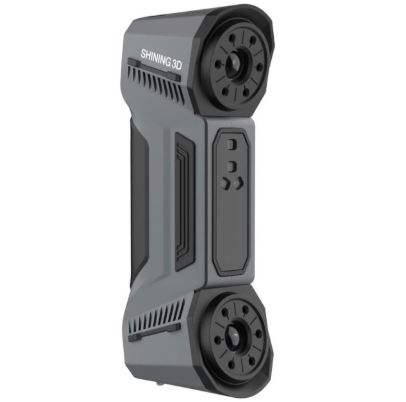

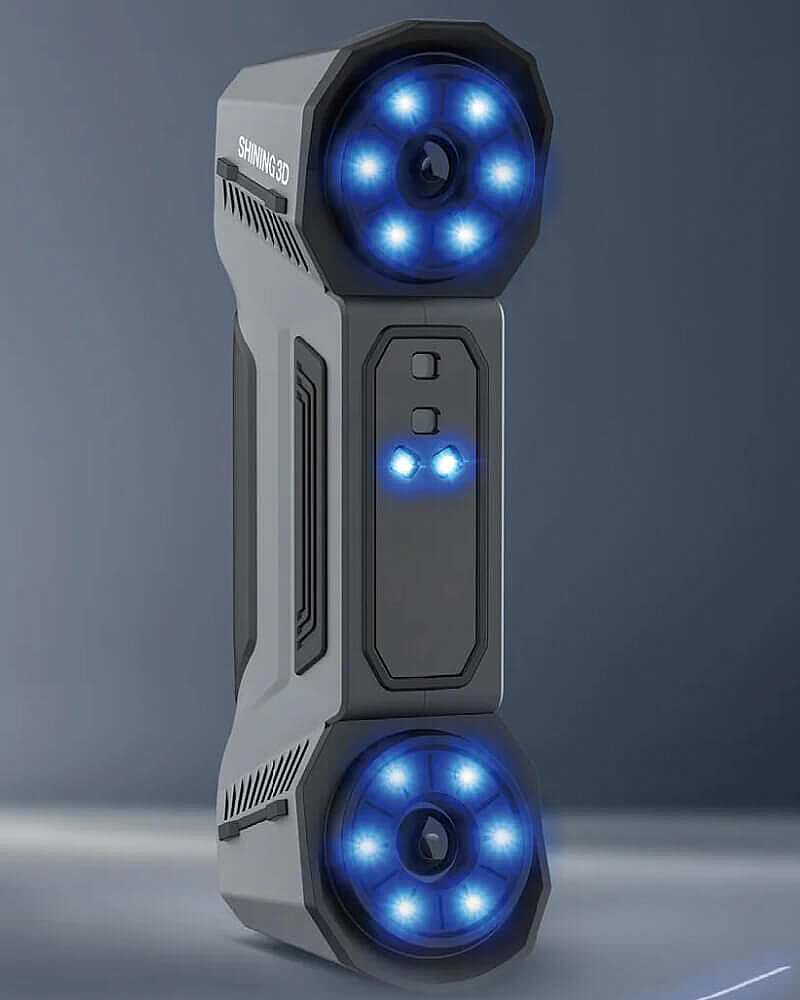

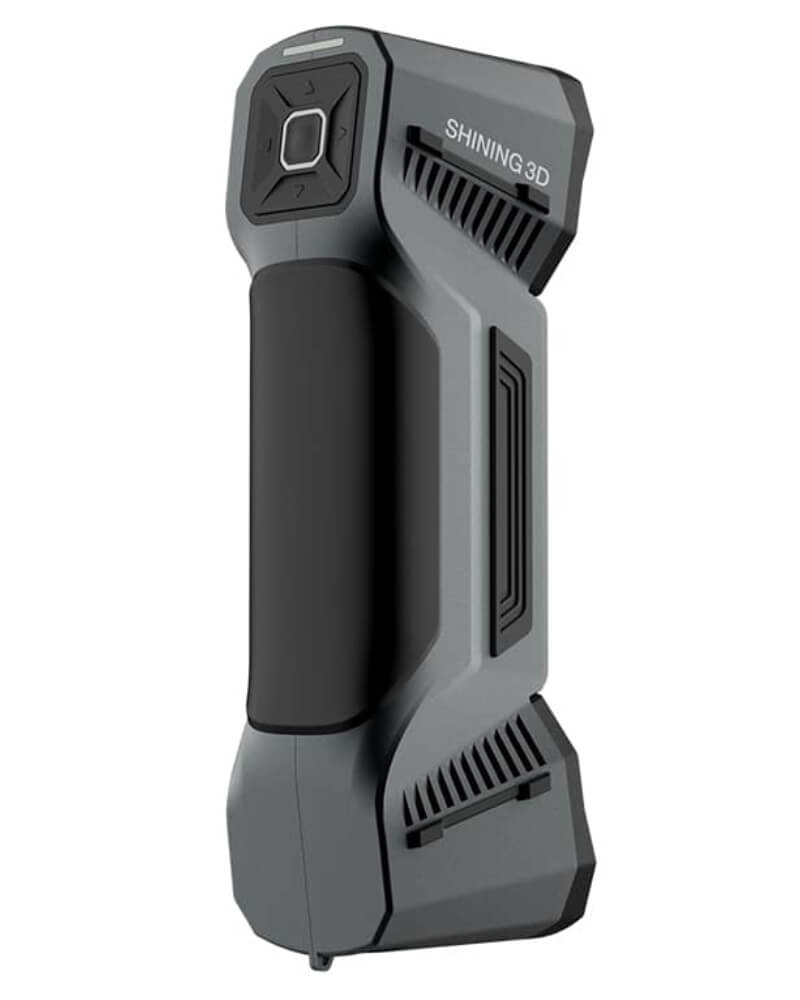

• Ultra Kompakt ve Hafif Tasarım: Sadece 620 gram ağırlığında ve 193 x 63 x 53 mm boyutlarıyla oldukça taşınabilirdir. Bu, uzun süreli tarama seanslarında rahatlık sağlar ve dar alanlarda çalışmayı kolaylaştırır. Red Dot Award 2024 ödülünü kazanmıştır.

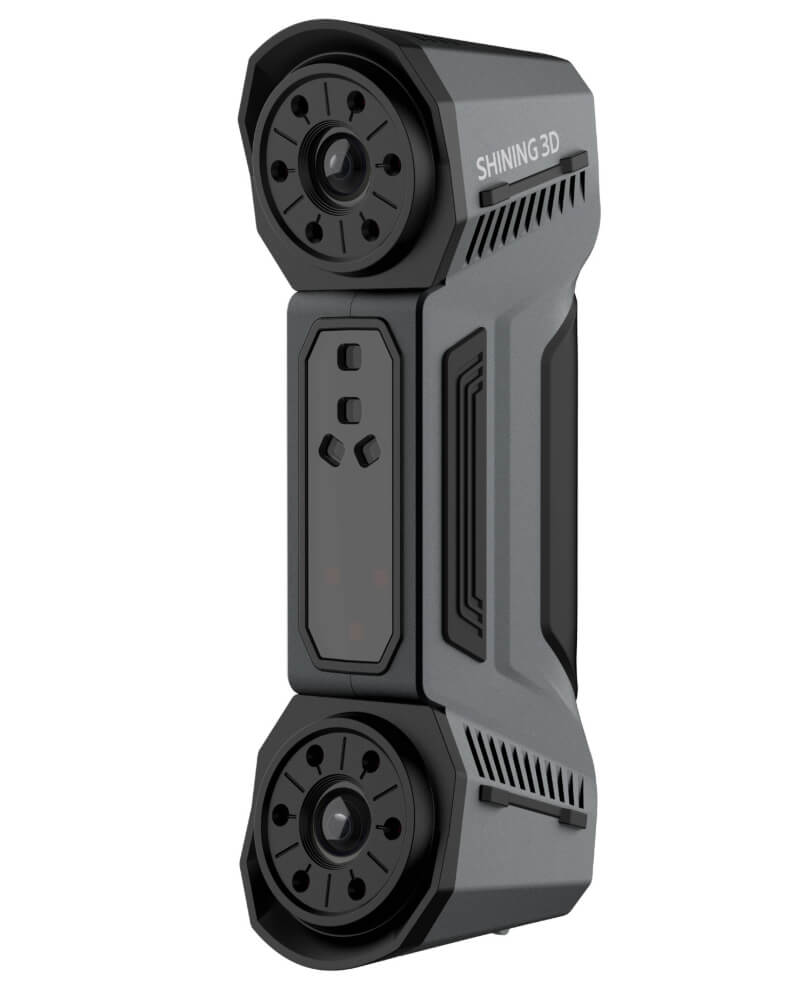

• Optimize Edilmiş Kamera Açısı: Dar alanları (delikler, yarıklar vb.) daha iyi yakalamak için optimize edilmiş kamera görüş açısına sahiptir.

• Akıllı Yazılım (FreeScan Software):

  • Ücretsiz, ömür boyu lisanslı tarama yazılımı (sürdürme ücreti yok).

  • Kullanıcı dostu arayüz ve adım adım rehberlik.

  • Gerçek zamanlı mesh analizi ve akıllı algoritmalarla veri temizleme ve optimizasyon.

  • Çoklu hizalama modları: İşaretleyici Hizalama, Özellik Hizalama, Hibrit Hizalama, Doku Hizalama.

  • Desteklenen çıktı formatları: OBJ, STL, ASC, PLY, P3, 3MF.

• Uygulama Alanları: Otomotiv, havacılık, demiryolu taşımacılığı, ağır sanayi, kalıp üretimi, döküm, tıbbi endüstrilerde metroloji düzeyinde denetim, tersine mühendislik, ürün tasarımı ve katmanlı üretim (additive manufacturing).

• Bağlantı: USB 3.0.

• Güvenlik: Hem lazer hem de kızılötesi ışık kaynakları Class II (göz için güvenli) olarak sınıflandırılmıştır.
