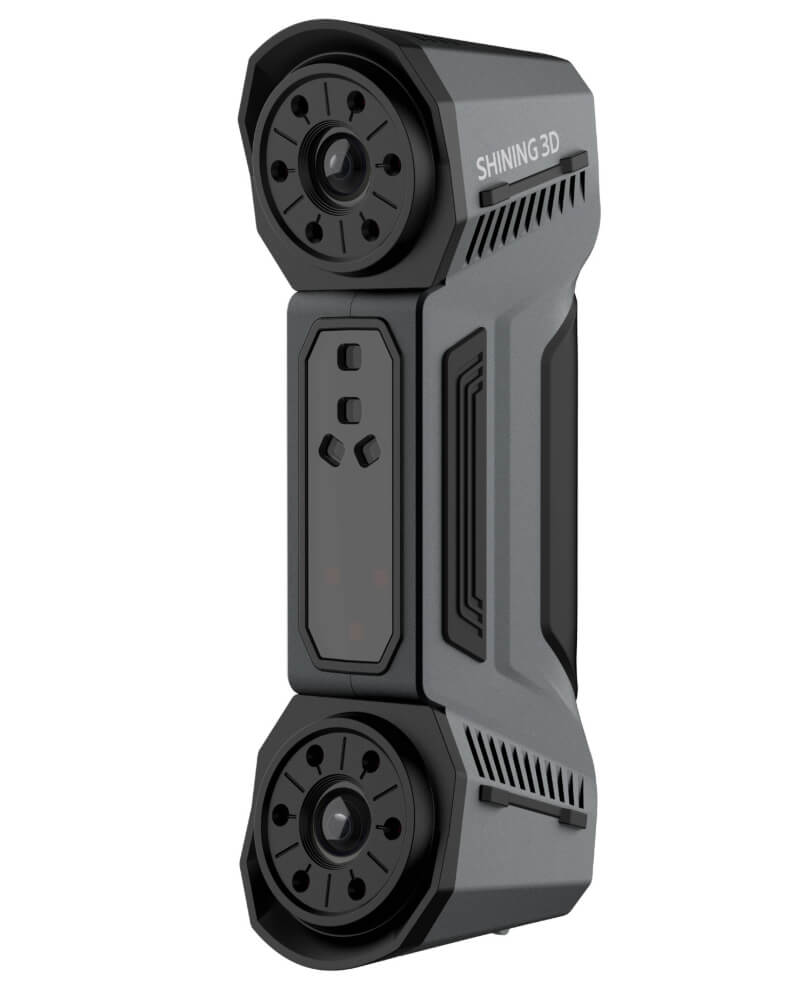

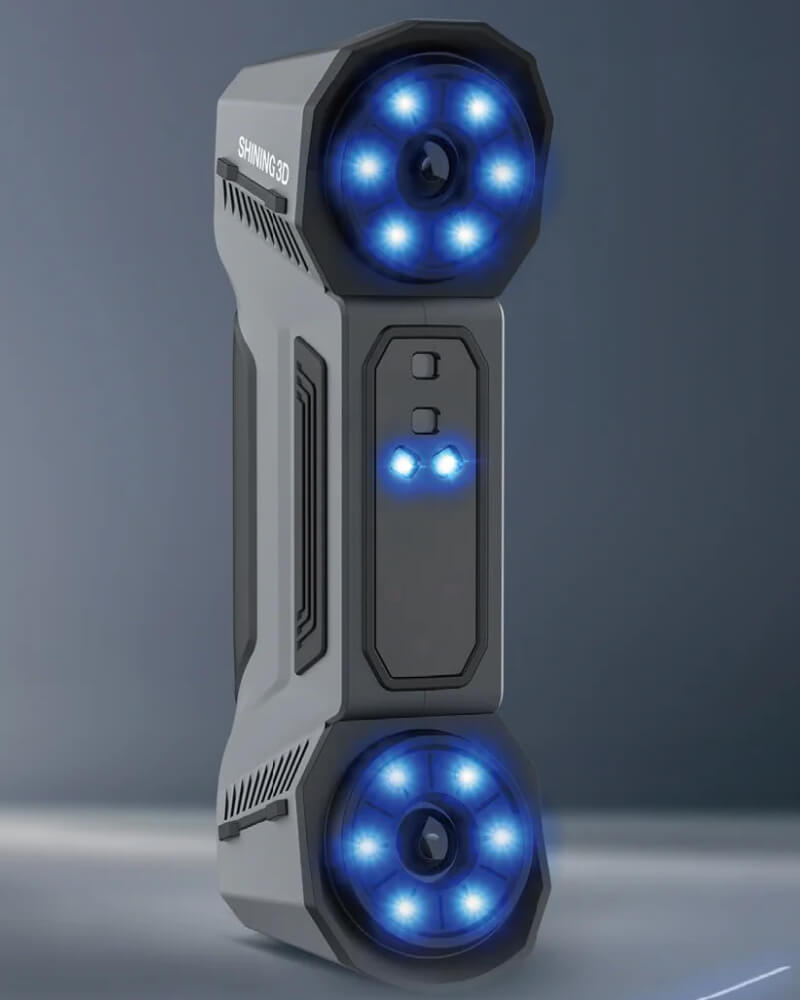

Shining 3D FreeScan Combo+ 3D Tarayıcı
Ürün Kodu C9616
%30
İndirim
1.475.052
TL
1.032.335
TL
SEPETE EKLE
Havale fiyatı 1.001.365
TL
%
3
extra indirim
Para Puan:
10323353
Puan
Daha Fazla
Shining 3DDaha Fazla
Metroloji
(0)
Diğer Seçenekler:
SEPETE EKLE
Favoriye Ekle
KoleksiyonTeklif İsteFiyat Alarmı
Tamamlayıcı Ürünler
Yeni
%35
İndirim
1.475.052
TL
958.549
TL
SHINING 3D · 50 LAZER HATLI HİBRİT IŞIK KAYNAKLI METROLOJİ 3D TARAYICI
FreeScan Combo+
Metrolojide üstün hız ve hassasiyet standartı. 0.02 mm endüstriyel doğruluk, 50 mavi lazer hattı ve kızılötesi VCSEL çift ışık kaynağı, 3.600.000 nokta/sn tarama hızı ve Red Dot 2024 ödüllü 620 gram ultra hafif gövde.
0.02 mm
Metroloji Doğruluğu
3.60M p/s
50 Hat Lazer Hızı
Çift Işık
Mavi Lazer & Kızılötesi
620 g
Red Dot 2024 Ödüllü
3dörtgen Güvencesiyle·Hızlı Kargo & Uzman Teknik Servis Desteği·VDI/VDE 2634 Part 3 Sertifikalı Metroloji Onayı
Shining 3D FreeScan Combo+, metroloji sınıfı yüksek hassasiyeti ve 50 mavi lazer hattının getirdiği rekor tarama hızını sadece 620 gramlık hafif ve ergonomik bir gövdede birleştiren endüstriyel el tipi 3D tarayıcıdır. Mavi lazer ve kızılötesi (VCSEL) çift ışık kaynağı teknolojisi sayesinde parlak, yansıtıcı ve koyu siyah yüzeylerde matlaştırıcı sprey gerektirmeden çalışabilirken, kızılötesi modda markersiz (işaretleyicisiz) ve insan sağlığına tam uyumlu taramalar gerçekleştirir. 0.02 mm endüstriyel doğruluğu, 50 lazer çizgisi ile saniyede 3.600.000 noktaya ulaşan veri yakalama performansı ve optimize edilmiş kamera açısıyla kalite kontrol, tersine mühendislik ve hassas denetim süreçlerinde en zorlu parçalarda bile kusursuz sonuçlar sunar.
VİDEO 01 · GENEL BAKIŞ
FreeScan Combo+ Çığır Açan 50 Lazer Hattı ve Metroloji Gücü
01 · GENEL BAKIŞ
4 Farklı Tarama Modu ile Senaryodan Bağımsız Üretim Gücü
FreeScan Combo+, parça boyutu, geometri ve yüzey yansıtıcılığından bağımsız olarak tüm endüstriyel iş parçalarını tek sistemle kapsar.
01
Çoklu Hat Tarama (50 Mavi Lazer Hattı)
Geniş yüzeyli ve büyük parçaların genel geometrisini saniyede 3.600.000 nokta yakalama hızıyla rekor sürede dijitalleştirir.
02
İnce Detaylar İçin 7 Paralel Lazer
Kritik kanallar, dişliler, keskin kenarlar ve karmaşık formlarda yüksek çözünürlüklü geometrik veri toplar.
03
Derin Delikler İçin Tek Lazer Çizgisi
Görüş açısı dar iç boşluklar, derin yuvalar ve kör deliklerin tabanındaki verileri tekli lazer ışınıyla kayıpsız toplar.
04
Kızılötesi Markersiz Hızlı Tarama
VCSEL ışık kaynağı ile işaretleyici kullanmadan hızlı tarama, geniş görüş alanı ve insan taramalarında tam göz güvenliği sağlar.
02 · ENDÜSTRİYEL TASARIM

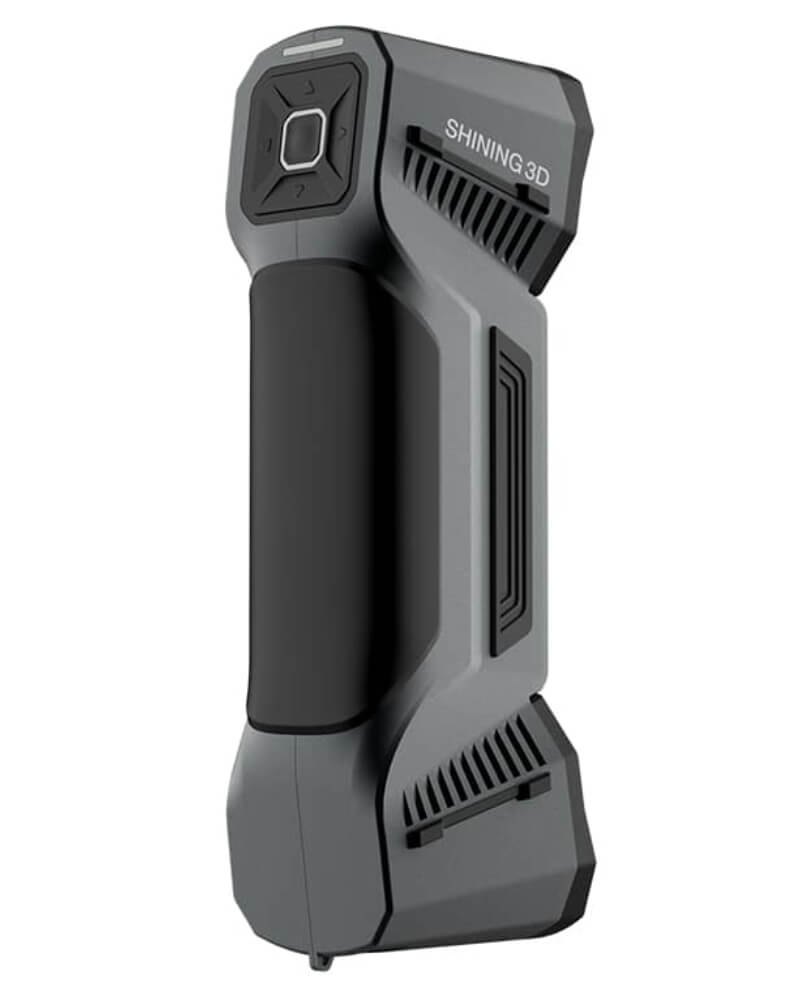

Dar Alanlar İçin Optimize Edilmiş Kamera Açısı ve Ergonomi
Optimize Kamera Açıları ve Kompakt Gövde
Dar iç mekanlar, dikiş hatları ve karmaşık kalıp içi gibi zorlu ortamlarda kameranın görüşünü engellemeden hızlı veri yakalamayı sağlar.
Sertifikalı Kalite Kontrol Doğruluğu
VDI/VDE 2634 Part 3 standardına dayalı, ISO 17025 onaylı doğruluk laboratuvarında test edilmiş endüstriyel kararlılık sunar.
Yalnızca 620 Gram Ağırlık · Class II Göz Güvenli Lazer Sınıfı · USB 3.0 Kesintisiz Bağlantı Altyapısı
VİDEO 02 · SERİ PERFORMANSI
FreeScan Combo ve Combo+ Serisi Karşılaştırmalı Tarama Dinamikleri
03 · DONANIM GÜCÜ
0.02mm sanayi sınıfı maksimum doğruluk
Yüksek Verimlilik, Kusursuz Tekrarlanabilirlik
FreeScan Combo+, metroloji uygulamalarında parça yüzey rengi ve yansıtıcılığından bağımsız kararlı bir hassasiyet sunar. 50 lazer hattının sağladığı 3.6M nokta/sn hızı ve 0.02 + 0.033 mm/m hacimsel doğruluğu ile büyük dökümlerden ince detaylı parçalara kadar her alanı başarıyla kapsar.
3.6M Nokta / Sn
50 hat lazer projeksiyonuyla ultra yüksek veri toplama hızı.
Spreysiz Ölçüm
Siyah, parlak ve krom yüzeylerde doğrudan tarama kabiliyeti.
VCSEL Kızılötesi
2.25M nokta/sn hızında markersiz organik ve teknik tarama.
620g Hafif Gövde
Uzun vardiyalarda operatör yorgunluğunu önleyen denge.
04 · METROLOJİ UYGULAMA ALANLARI
Endüstriyel Kalite Kontrol ve Tersine Mühendislik Çözümleri

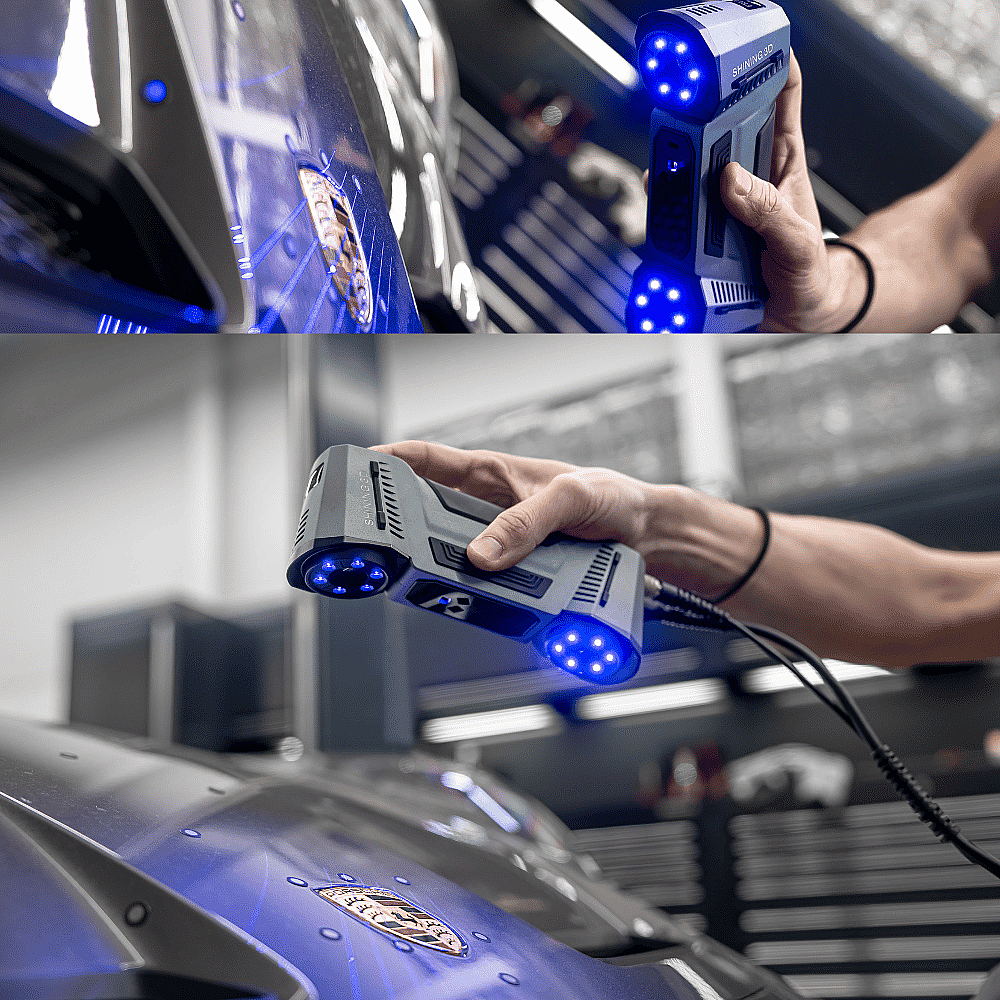

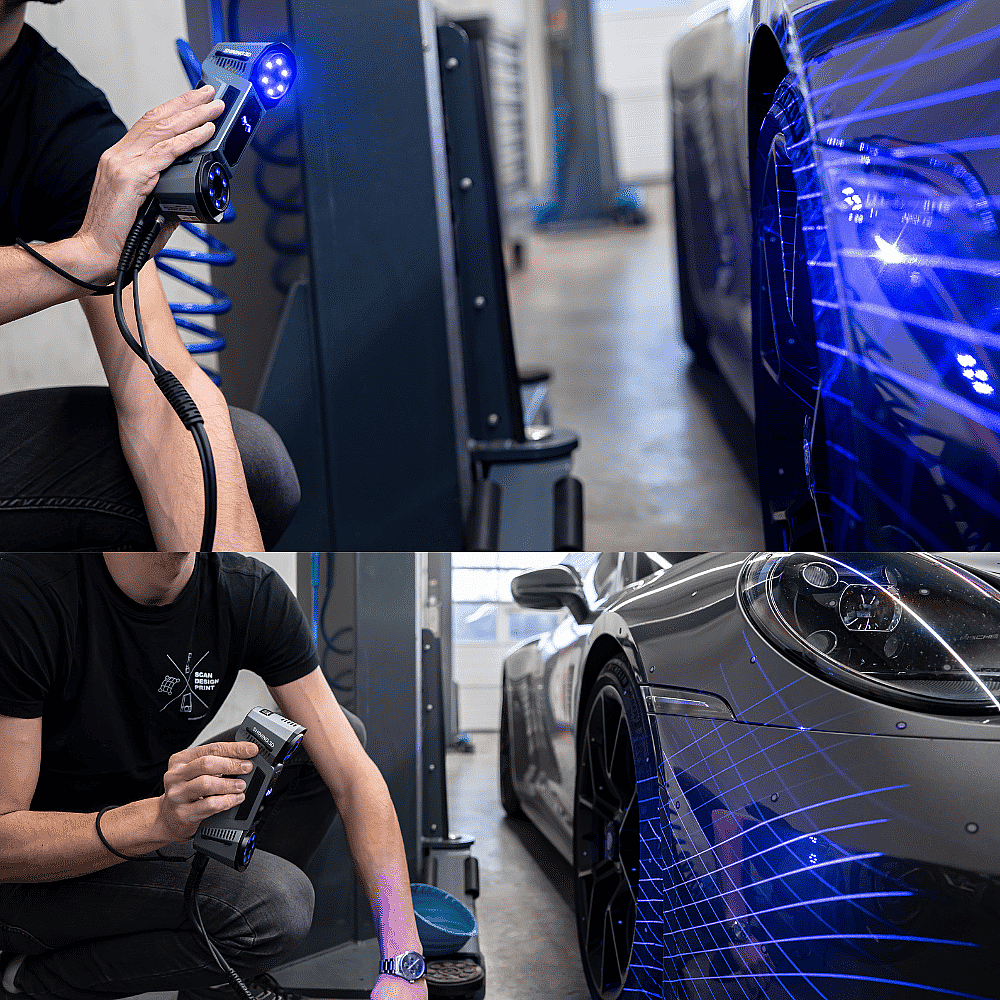

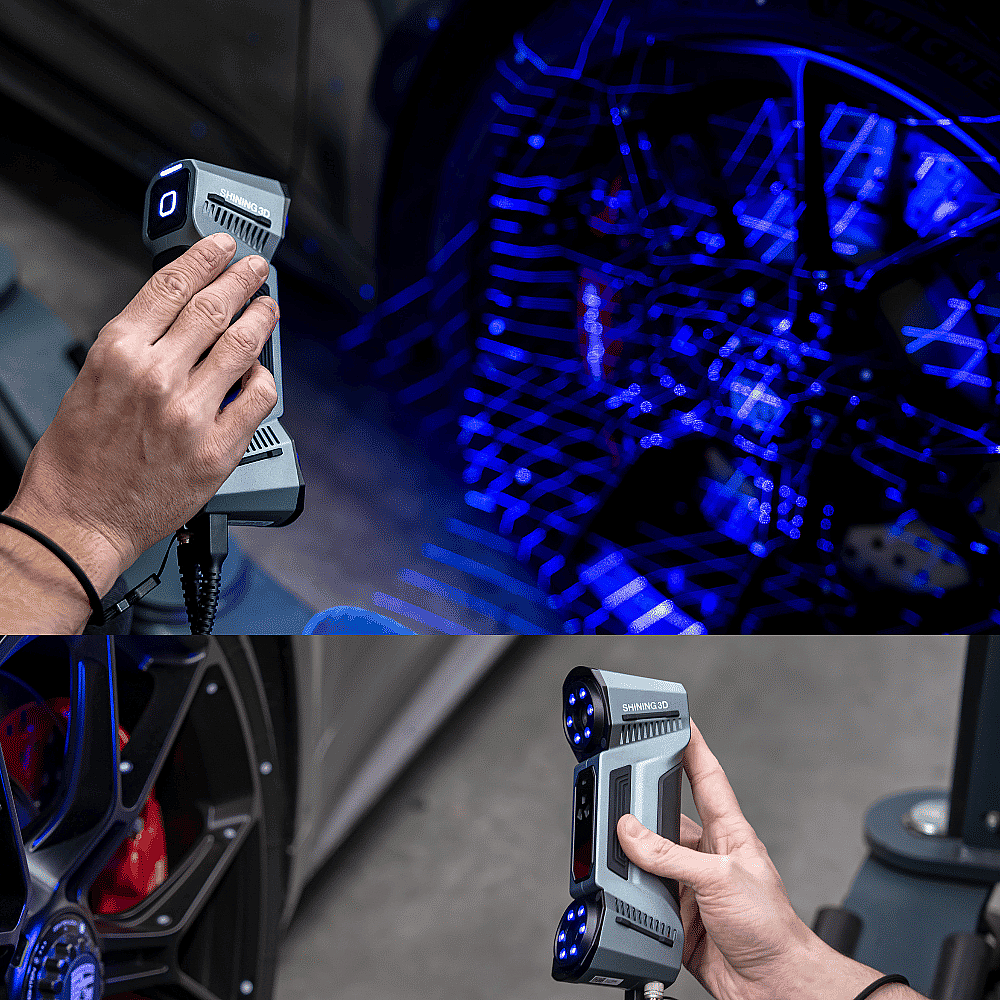

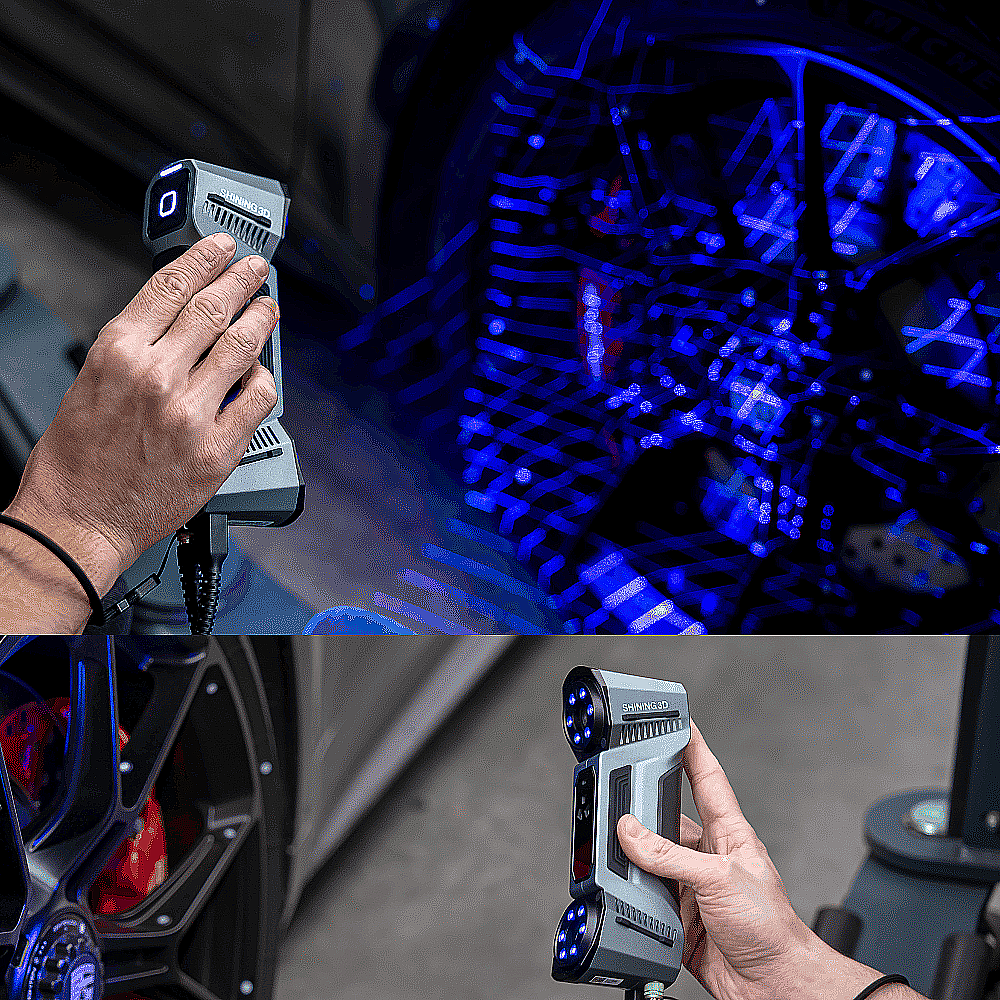

Otomotiv, Havacılık & Raylı Sistemler
Büyük gövde panelleri, şasi elemanları ve uçak parçalarının CAD nominal datasıyla mikron seviyesinde sapma analizi.
Kalıp İmalatı & Ağır Sanayi Döküm
Aşınmış pres kalıplarının, döküm gövdelerin ve işlenmiş metal parçaların hatasız mesh datalarıyla tersine mühendisliği.
Dar ve Ulaşılması Zor İç Hacimler
Tek çizgi modu ve optimize kamera açısı sayesinde derin kör delikler, yarıklar ve kavisli iç geometrilerin sayısallaştırılması.
Medikal & Katmanlı İmalat (3D Baskı)
VCSEL kızılötesi ışıkla insan vücudu için güvenli tarama ve 3D yazıcı üretimi öncesi metroloji doğrulaması.
VİDEO 03 · İŞ AKIŞI & DENETİM
FreeScan Combo+ ile Taramadan Kalite Kontrol Raporuna Uçtan Uca Süreç
05 · TEKNİK ÖZELLİKLER
FreeScan Combo+ Teknik Spesifikasyonları
Işık Kaynağı & Tarama Performansı
Ürün Grubu & Tedarikçi KoduMetroloji 3D Tarayıcı / C9412-D
Tarama ModlarıÇoklu Hat / İnce / Tek Hat / Kızılötesi
Mavi Lazer Işık Kaynağı50 Lazer Hattı + 7 Paralel Lazer + 1 Tek Lazer
Kızılötesi Işık KaynağıKızılötesi VCSEL (İşaretleyicisiz Hızlı Tarama)
Tarama Doğruluğu (Lazer Modu)0.02 mm'ye kadar (VDI/VDE 2634-3 Onaylı)
Hacimsel Doğruluk (Lazer Modu)0.02 + 0.033 mm/m
Tarama Doğruluğu (Kızılötesi)0.05 mm'ye kadar (Hacimsel: 0.05 + 0.1 mm/m)
Maksimum Tarama HızıLazer: 3,600,000 nokta/sn | IR: 2,250,000 nokta/sn
Nokta Mesafesi (Point Distance)Lazer: 0.05 - 3 mm (Kısmi-HD: 0.01 - 0.04 mm)
Donanım, Boyut, Yazılım & Standartlar
Hizalama (Alignment) Modlarıİşaretleyici / Özellik / Hibrit / Doku
Desteklenen Çıktı FormatlarıOBJ, STL, ASC, PLY, P3, 3MF
Tarama YazılımıFreeScan Software (Ömür Boyu Ücretsiz Lisans)
Bağlantı ArayüzüUSB 3.0
Fiziksel Boyutlar & Net Ağırlık193 × 63 × 53 mm / 620 gram
Tasarım ÖdülüRed Dot Award 2024 Kazananı
Göz Güvenlik SınıfıClass II (Göz için tam güvenli Lazer & IR)
Metroloji SertifikasyonuVDI/VDE 2634-3, ISO 10360 (ISO 17025 Laboratuvarı)
06 · KUTU İÇERİĞİ
Orijinal Shining 3D Endüstriyel Paket İçeriği
✓ Shining 3D FreeScan Combo+ 3D Tarayıcı Ana Gövde
✓ Orijinal Yüksek Hassasiyetli Kalibrasyon Plakası ve Sertifikaları
✓ Endüstriyel USB 3.0 Veri İletim ve Güç Kablosu Grupları
✓ 12V Endüstriyel Güç Adaptörü
✓ Yüksek Kararlılıkta Manyetik ve Standart Hedef Nokta Seti (Marker Paketleri)
✓ FreeScan Lisanssız/Sınırsız Yazılım Altyapısı ve Ağır Hizmet Tipi Koruma Çantası
07 · 3DÖRTGEN FARKI
Endüstriyel Sayısallaştırma Süreçlerinizde Tam Çözüm
2013'ten beri Türkiye'de ileri seviye 3D tarama, metroloji ve katmanlı imalat altyapıları kuran uzman kadromuzla yanınızdayız.
01
Resmi Distribütör Güvencesi
Satın aldığınız tüm Shining 3D metroloji sistemleri 2 yıl boyunca resmi distribütör garantisi altındadır.
02
Uzman Uygulama Eğitimi
Kalite kontrol, boyutsal muayene raporlaması ve tersine mühendislik süreçlerine özel ileri düzey mühendislik eğitimi.
03
Kesintisiz Yedek Sarf Tedariği
Endüstriyel ortamlara uygun yüksek sıcaklık ve zorlu yüzey marker çeşitleri sürekli stoklarımızda hazır.
04
İstanbul Merkezli Teknik Destek
Üretim hatlarınızın aksamaması ve periyodik kalibrasyon ihtiyaçlarınız için mühendis kadromuzla hızlı teknik servis.
08 · İLETİŞİM & KURUMSAL PROJE TEKLİFİ
Kalite Kontrol ve Metroloji Süreçlerinizi Hızlandırın
FreeScan Combo+ modelinin tesisinizdeki kalite kontrol hatlarına entegrasyonunu planlamak, showroom'umuzda canlı demo randevusu oluşturmak veya kurumsal teknik teklif almak adına uzmanlarımız hazır.
Kısıklı Mah. Alemdağ Cad. No:58 Üsküdar / İstanbul
Pzt–Cum 08:30–17:30 | Cmt 09:00–17:00
09 · SIKÇA SORULANLAR
FreeScan Combo+ Hakkında Merak Edilenler
▸FreeScan Combo+ modelinin FreeScan Combo modelinden temel farkı nedir?
FreeScan Combo+ modelinde çok çizgili mavi lazer hat sayısı 26'dan 50'ye yükseltilmiştir. Bu sayede lazer tarama hızı saniyede 1.860.000 noktadan 3.600.000 noktaya çıkarak büyük ve karmaşık parçaların iki kat daha hızlı taranmasını sağlar. Hacimsel doğruluk ise 0.02 + 0.033 mm/m seviyesine geliştirilmiştir.
▸Mavi lazer ve kızılötesi (VCSEL) modları hangi durumlarda tercih edilir?
Mavi lazer modları (50 hat, 7 paralel hat ve tek çizgi), 0.02 mm endüstriyel doğruluk gerektiren tersine mühendislik ve metrolojik kalite denetim süreçleri için kullanılır. Kızılötesi VCSEL modu ise işaretleyici (marker) yapıştırmadan zengin geometrili nesneleri ve insan anatomisini hızlı ve güvenli şekilde taramak için idealdir.
▸Siyah, parlak veya yansıtıcı metallerde tarama spreyi gerekir mi?
Hayır. FreeScan Combo+'ın gelişmiş mavi lazer optik teknolojisi, ışık emilimi yüksek siyah yüzeylerde ve yansıtıcı parlak/krom parçalarda matlaştırıcı sprey kullanmaya gerek duymadan doğrudan ve kesintisiz veri yakalar.
▸Tarama yazılımı için yıllık lisans veya güncelleme ücreti var mıdır?
Hayır. FreeScan yazılımı ömür boyu ücretsiz lisanslıdır. Herhangi bir yıllık bakım veya sürdürme ücreti bulunmamaktadır; güncellemeler ücretsiz olarak sunulur.
| Boyutlar | Ölçüler | |
|---|---|---|
| Garanti Bilgisi | : | 1 yıl garanti |
Ürün Filtreleri | ||
|---|---|---|
| Ürün Grubu | : | Metroloji 3D Tarayıcı |
| Tedarikçi Ürün Kodu | : | C9616 |
