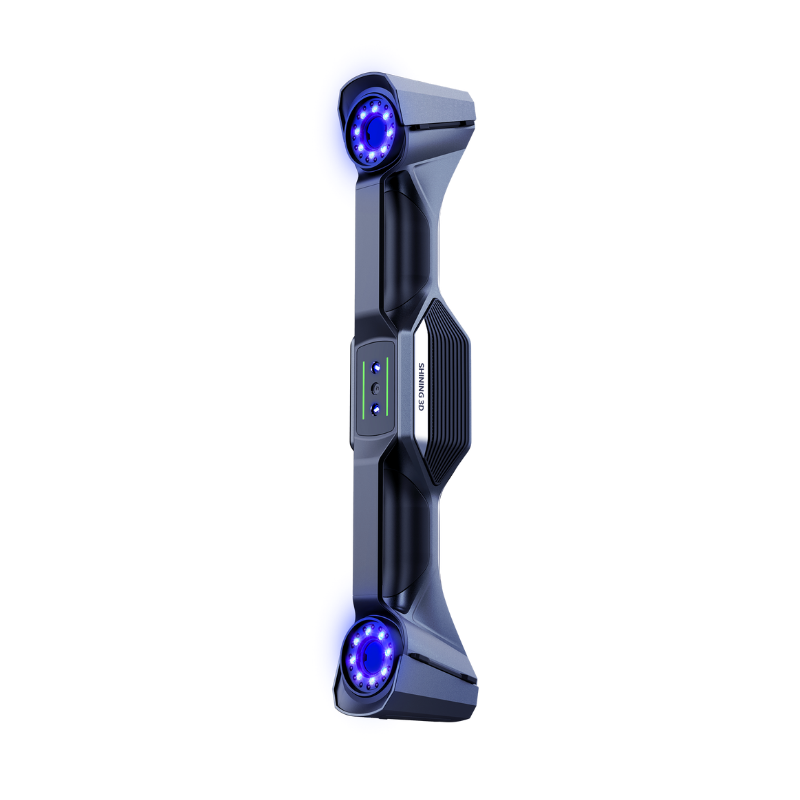

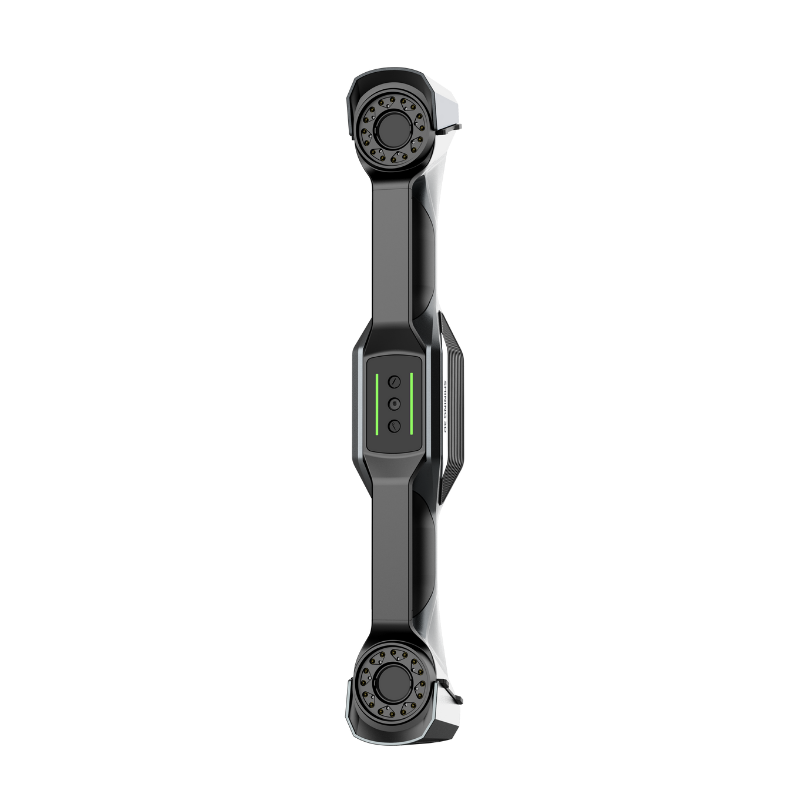

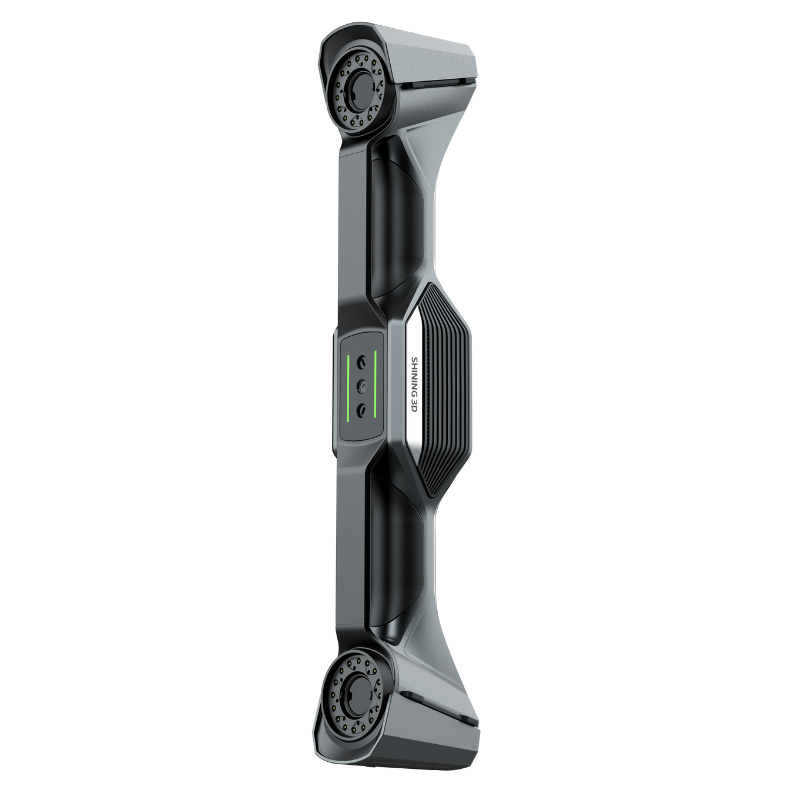

Shining 3D FreeScan UE Nova 3D Tarayıcı
Ürün Kodu C010206
Daha Fazla
Shining 3DDaha Fazla
Metroloji
(0)
KoleksiyonTeklif İsteFiyat Alarmı
SHINING 3D · DAHA FAZLA ERİŞİM İÇİN KABLOSUZ METROLOJİ 3D TARAYICI
FreeScan UE Nova

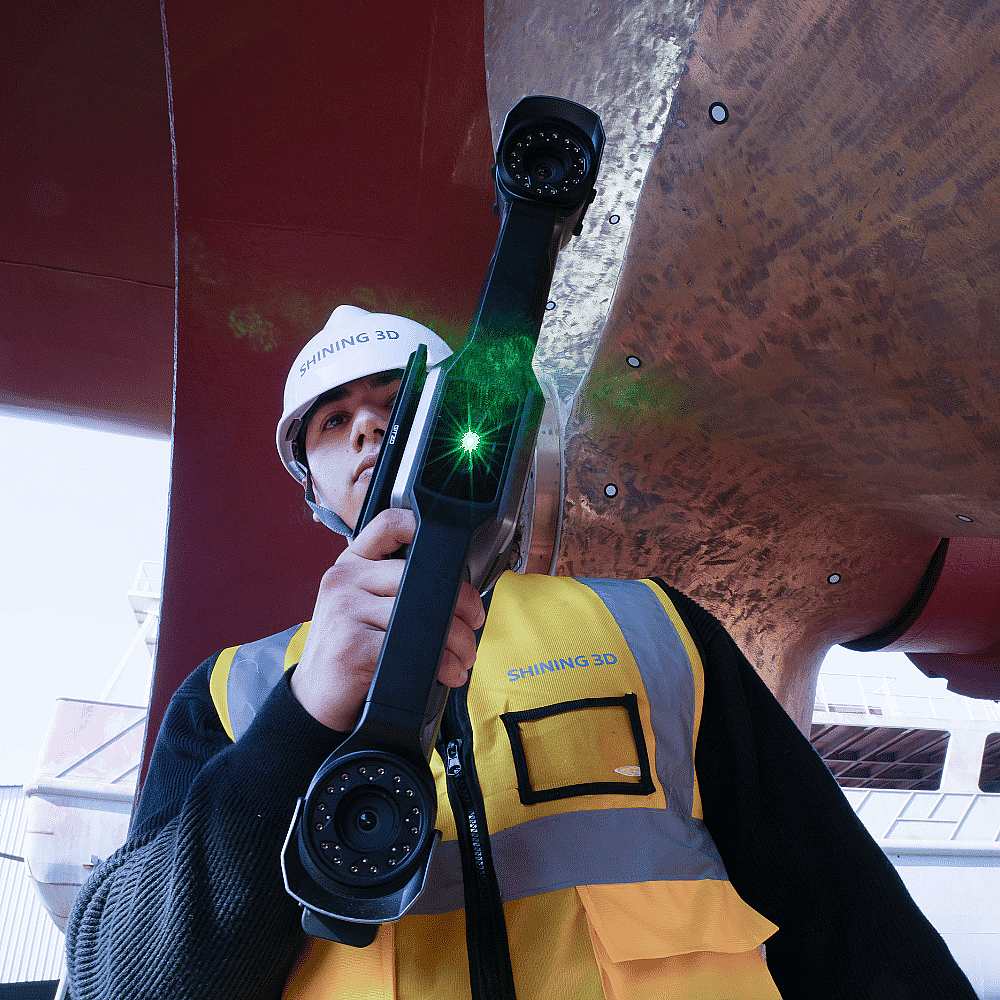

Büyük nesnelerin yüksek verimlilikle yakalanmasında yeni standart. 0.072 mm yüksek hassasiyet, video fotogrametri (VPG) modülü, 50 lazer çizgili ultra hızlı tarama hızı ve değiştirilebilir pillerle kesintisiz saha çalışması.
0.072 mm
Yüksek Tarama Hassasiyeti
4.60M p/s
Maksimum Veri Yakalama Hızı
50 Çizgi
Mavi Lazer Işık Kaynağı
1.6 kg
Batarya Dahil Net Ağırlık
3dörtgen Güvencesiyle·Hızlı Kargo & Uzman Teknik Servis Desteği·VDI/VDE 2634 Part 3 ve ISO 10360 Standartlarında Onaylı
Shining 3D FreeScan UE Nova, büyük nesnelerin yüksek verimlilikle yakalanmasını sağlamak ve endüstriyel sahalardaki taşınabilirliği, üretkenliği og çok yönlülüğü önemli ölçüde artırmak üzere tasarlanmış geniş menzilli bir kablosuz lazer el tipi 3D tarayıcıdır. Sahip olduğu ekstra geniş görüş alanı (FOV) sayesinde 3D taramada yeni bir standart belirler. Patentli video tabanlı fotogrametri (VPG) entegrasyonu, kodlanmış işaretleyicilere (marker) ihtiyaç duymadan büyük ölçekli projelerin güvenilir bir şekilde sayısallaştırılmasını sağlar. Çalışırken değiştirilebilir (hot-swappable) pilleri ve entegre kablosuz modülleri ile kablo kısıtlamalarını tamamen ortadan kaldırarak sahada kesintisiz bir iş akışı sunar.
TANITIM VİDEOSU
Geniş Alan Kablosuz Metroloji Gücünü İnceleyin
01 · GENEL BAKIŞ
Kapsamlı Görüş Alanı ve Sınırsız Taşınabilirlik Bir Arada
FreeScan UE Nova, büyük parça kalite kontrol adımlarında kablo kısıtlamalarını bitirerek benzersiz bir verimlilik sağlar.
01
Geniş Ölçekli Tarama Kapsamı

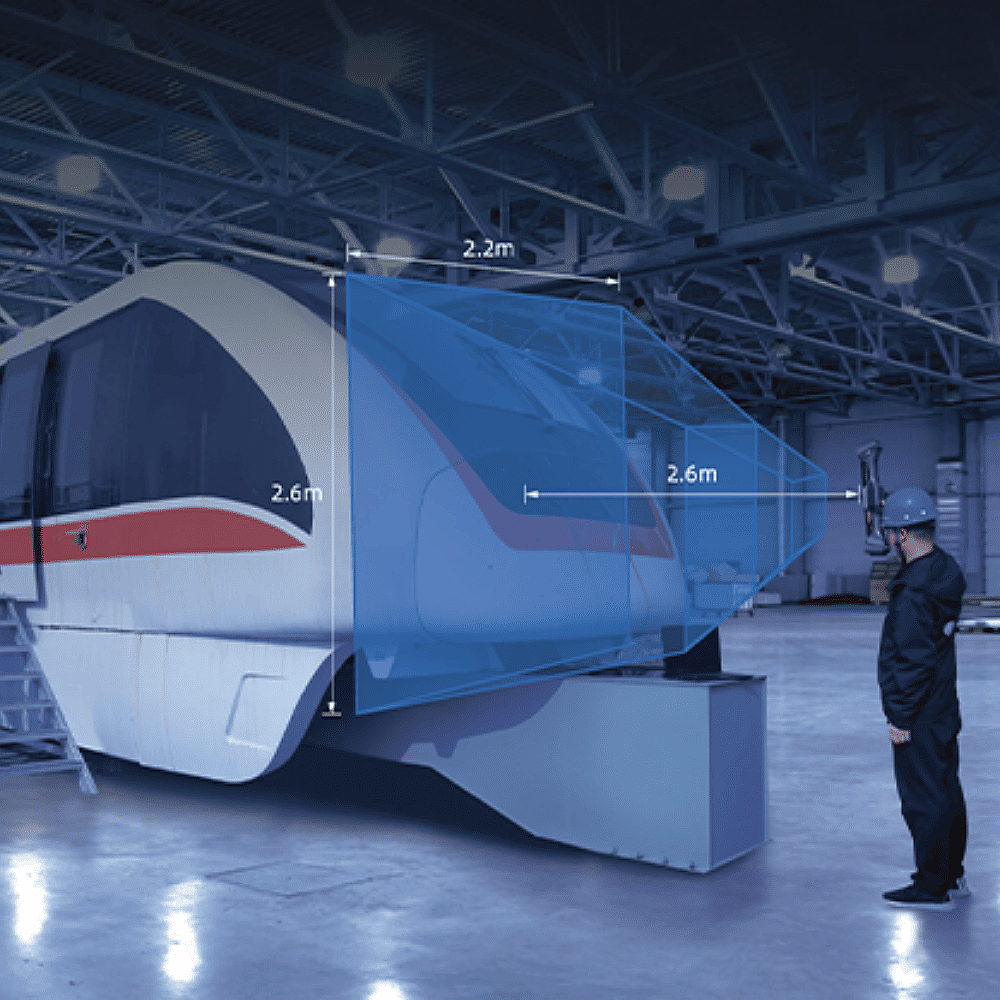

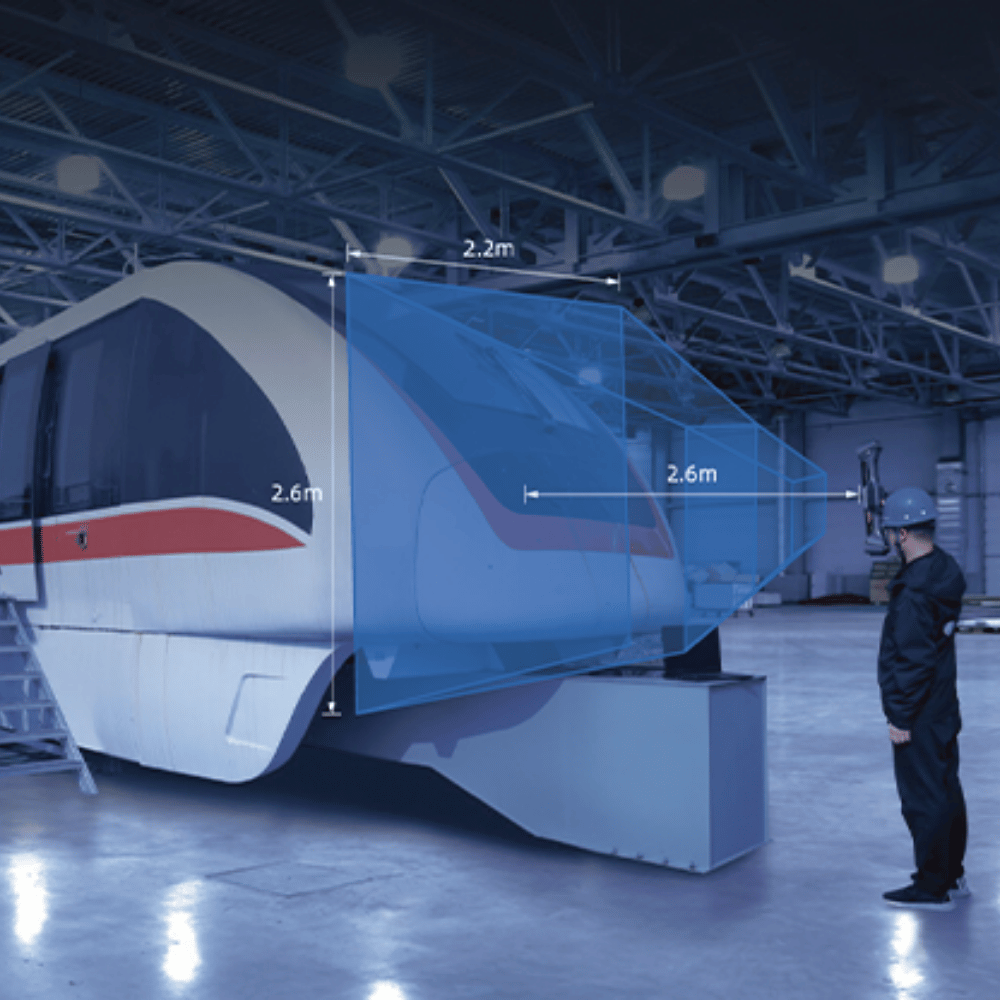

Ekstra geniş 2.6 x 2.2 m görüş alanı (FOV) ve 2.6 m maksimum tarama mesafesi sunarak büyük ölçekli endüstriyel projeler için ideal bir yapı sunar.
02
Ultra Hızlı Tarama Performansı
Hızlı veri yakalama için geliştirilen 50 mavi lazer çizgisi, tarama sürelerini önemli ölçüde azaltarak operasyonel üretkenliği maksimize eder.
03

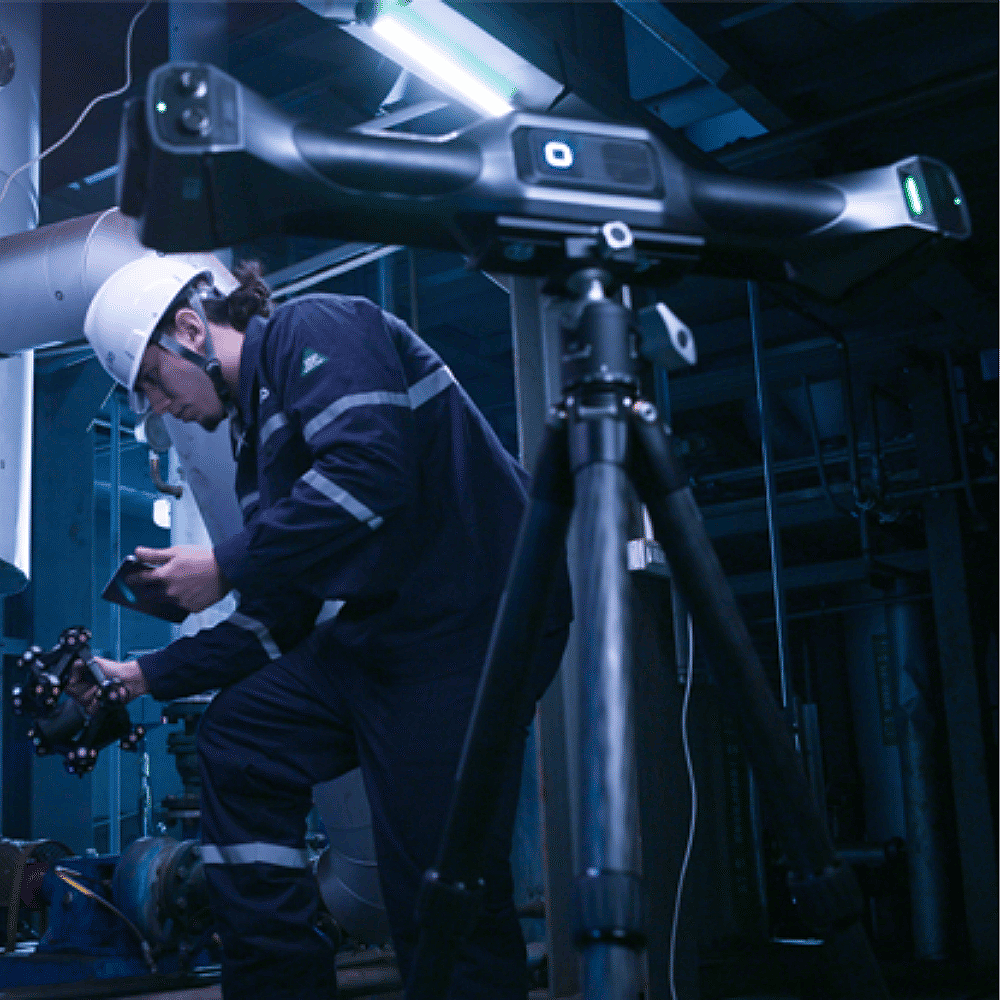

Patentli Video Fotogrametri (VPG)
Kodlanmış işaretleyicilere gerek kalmadan, gerçek zamanlı işaretleyici doğrulaması için bir kalibrasyon çubuğu ile entegre çalışır og 0.072 + 0.012 mm/m yüksek hacimsel doğruluk sağlar.
04
Çalışırken Değiştirilebilir Piller
Çıkarılabilir ve çalışırken değiştirilebilir (hot-swap) çift batarya mimarisi, uzun süreli projeler sırasında veya uzak saha konumlarında kesintisiz taramayı garanti eder.
02 · DONANIM VE YAZILIM ALTYAPISI
Kararlı Kablosuz İletişim og Akıllı Ağ Çözünürlüğü
Entegre Kablosuz İletişim Modülleri
Dahili kablosuz modüller, yüksek kare hızları ve kararlı sinyal yapısı ile tarama verilerini bilgisayara gerçek zamanlı olarak pürüzsüzce iletir.

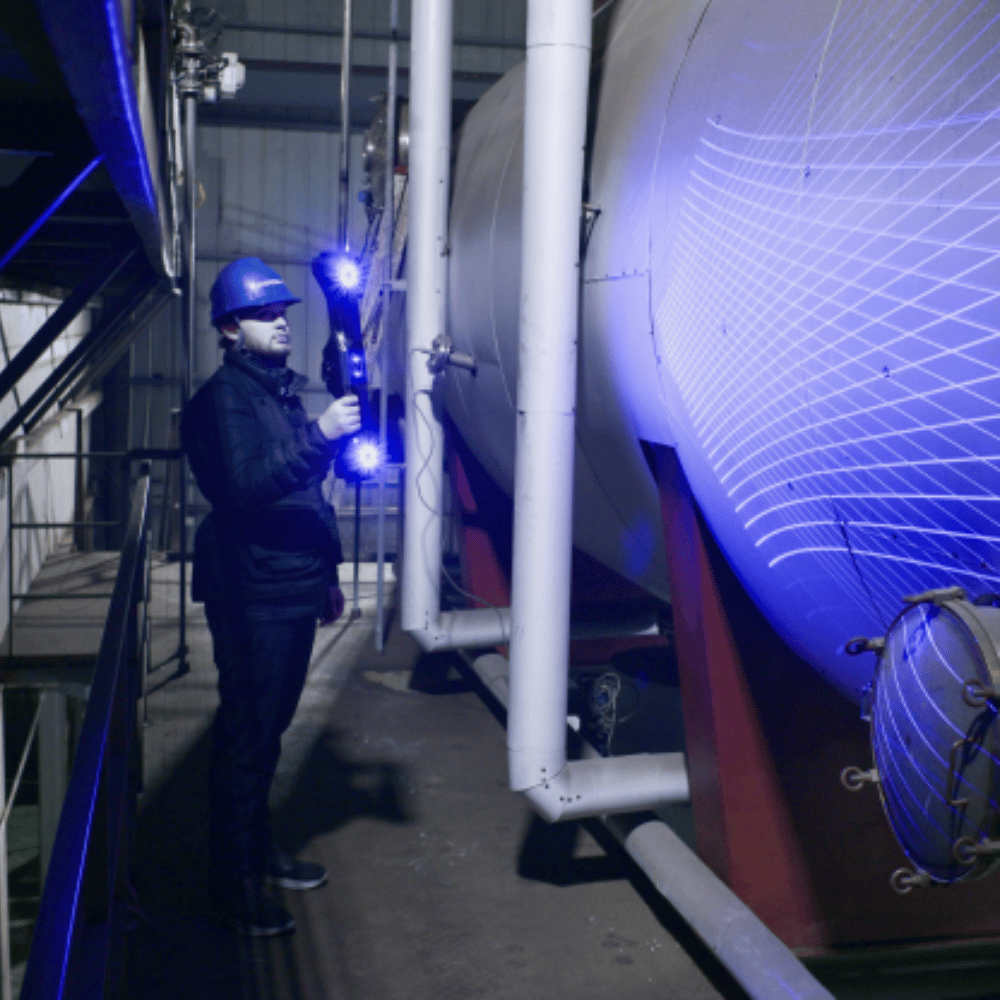

Akıllı Çözünürlük ve Ağ Optimizasyonu
Gelişmiş yazılım algoritması, nesnenin eğriliğine göre ağ (mesh) çözünürlüğünü otomatik ayarlayarak daha net ve ayrıntılı geometrik özellikler sunar.
PTB Onaylı Entegre Denetim Modülü · 2300 mm Esnek Alan Derinliği · ISO 17025 Sertifikalı Doğruluk Laboratuvarı Onayı
03 · OPERASYONEL HIZ
4.6Mnokta / saniye ultra hızlı veri yakalama
Büyük Ölçekli Endüstriyel Parçalarda Kesintisiz Tarama Gücü

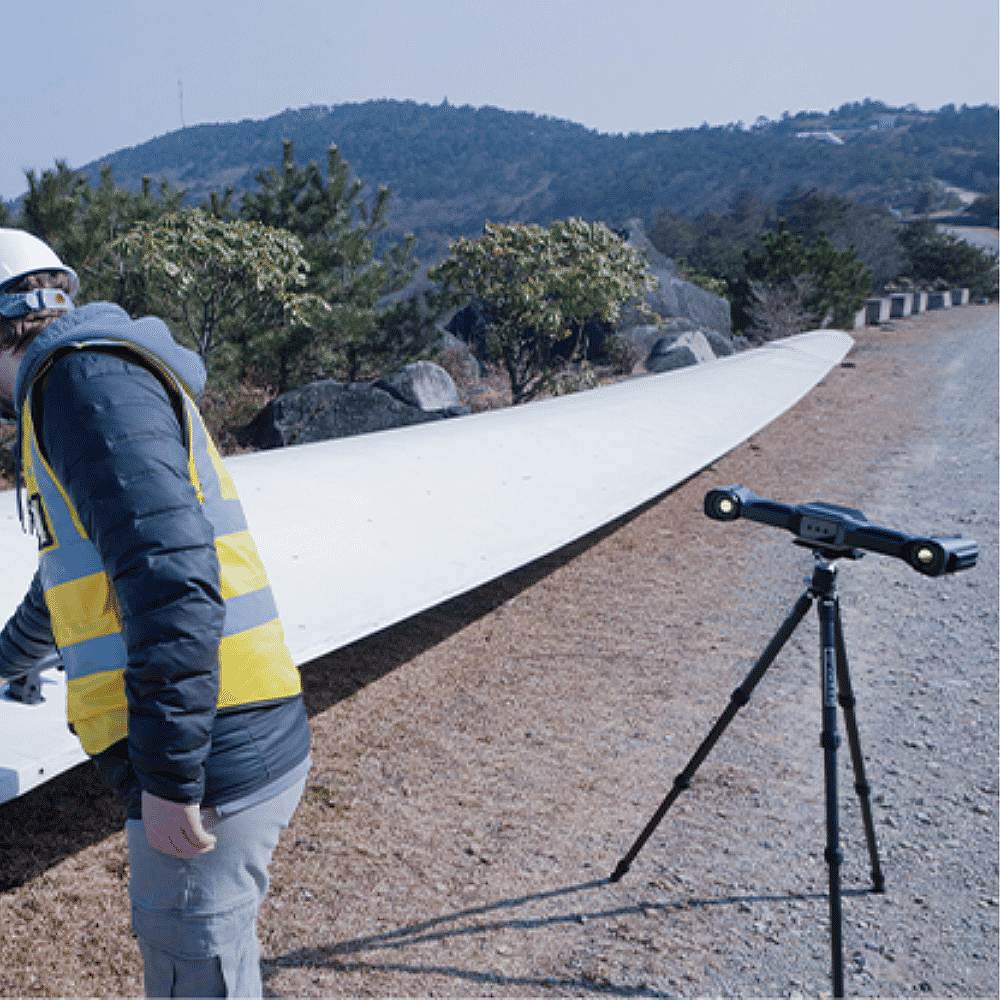

FreeScan UE Nova, saniyede 4.600.000 nokta yakalama hızıyla döküm kalıplarını, rüzgar türbini kanatlarını ve demiryolu vagonlarını rekor sürelerde sayısallaştırır. 2300 mm (300-2600 mm) geniş alan derinliği og yakın mod detay tarama desteği sayesinde büyük hacimlerden ince kenar detaylarına kayıpsız geçiş sağlar.
Geniş Alan Derinliği
300 mm ile 2600 mm arasında değişen toplam 2300 mm esnek derinlik algılama yeteneği.
Esnek Bağlantı Altyapısı
Hem tamamen kablosuz modda hem de yüksek veri güvenliği için fiber optik kablolu modda çalışabilme esnekliği.
Ultra Hafif Gövde
Batarya dahil sadece 1.6 kg net ağırlığı sayesinde saha operasyonlarında operatör konforunu en üst düzeyde tutar.

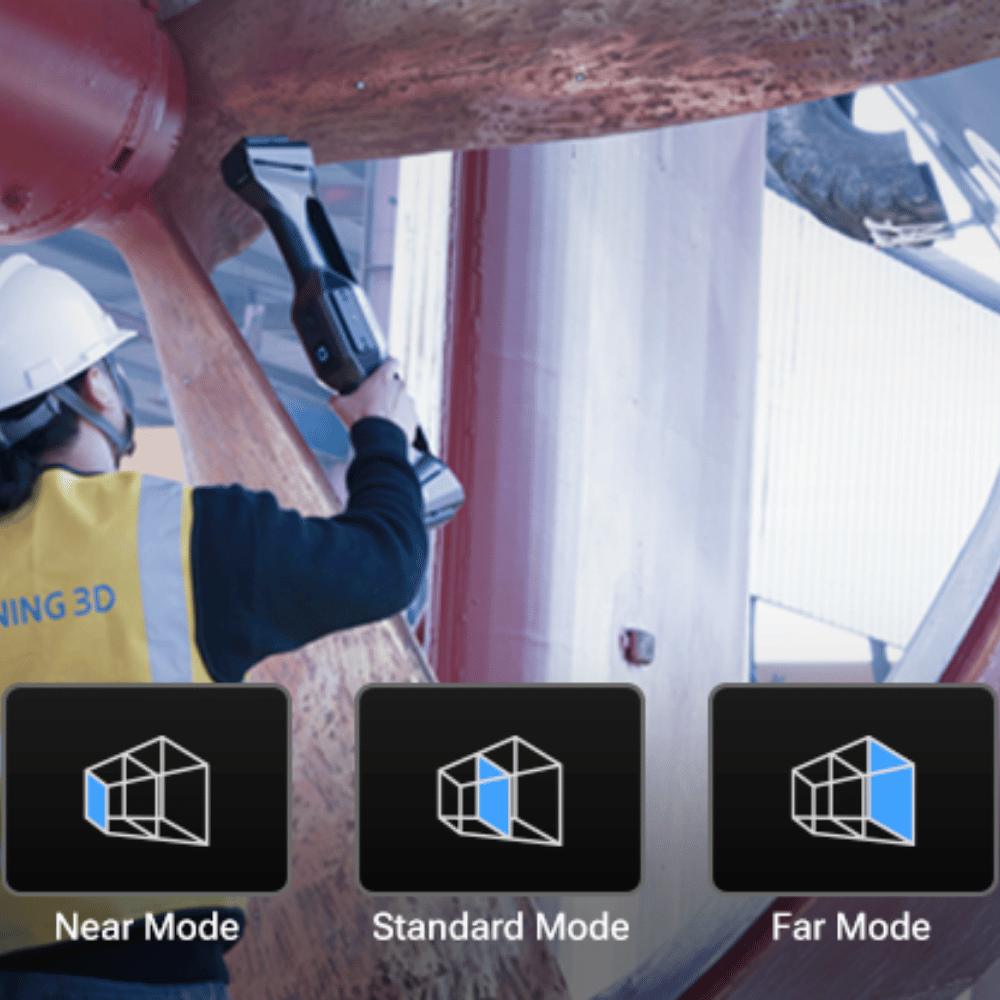

Detaylı Yakın Mod Taraması
Büyük alanların yanı sıra ince sac kenarları ve kritik geometriler için paralel lazer çizgileriyle yakın mod detay tarama desteği.
04 · SEKTÖREL METROLOJİ ÇÖZÜMLERİ
Geniş Ölçekli Projelerde Güvenilir Endüstriyel Uygulamalar
Boyutsal Muayene & Kalite Kontrol
İmalatı tamamlanan büyük ölçekli parçaların nominal CAD datası ile çakıştırılarak mikron seviyesindeki sapma haritalarının çıkarılması.
Tersine Mühendislik (Reverse Engineering)

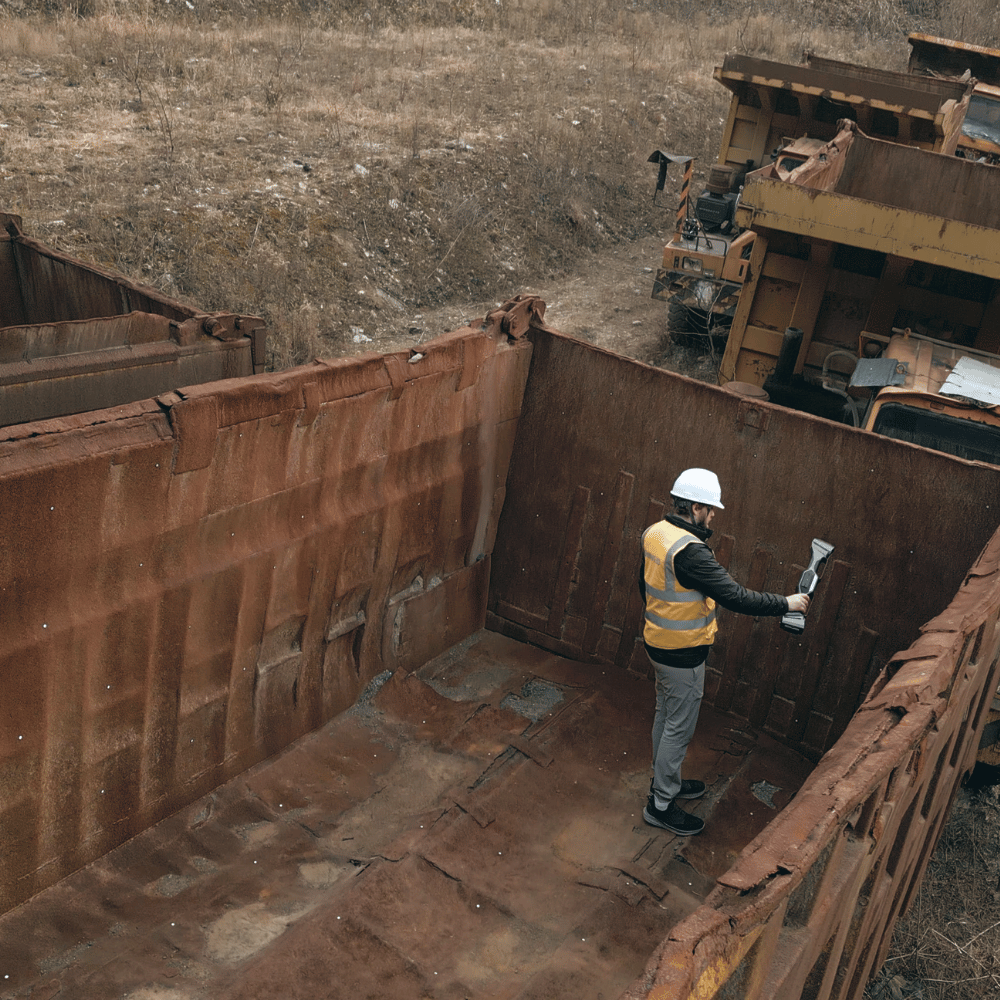

Aşınmış kalıpların, döküm gövdelerin veya teknik parçaların yüksek doğrulukta 3D mesh datalarının oluşturularak yeniden üretime hazırlanması.
Bakım Onarım ve Revizyon (MRO)

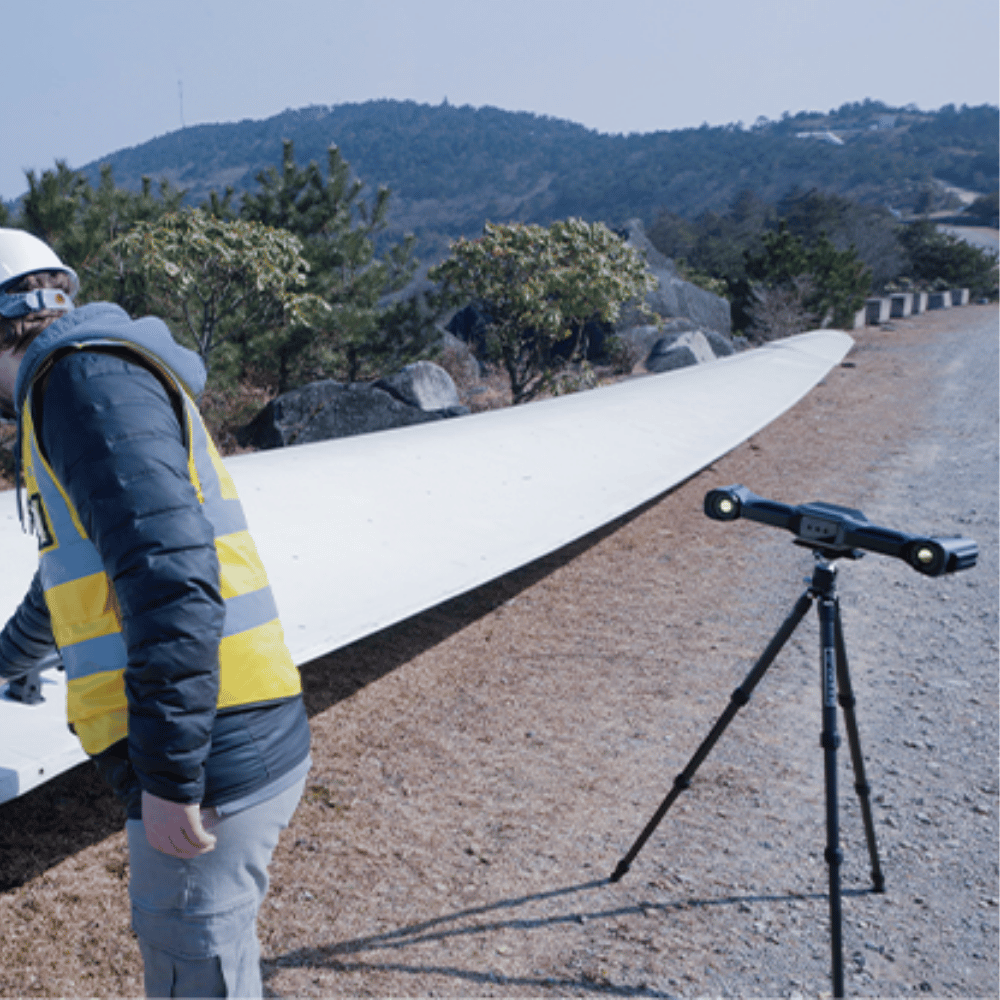

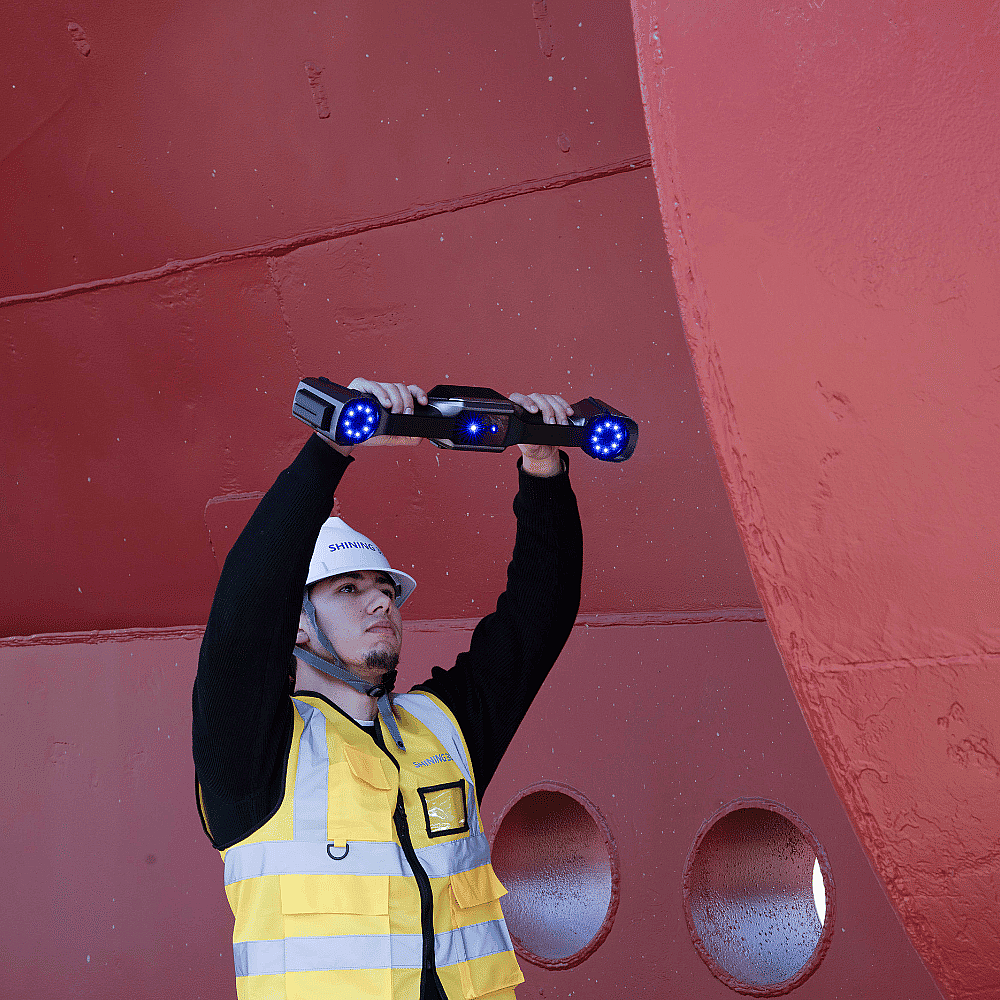

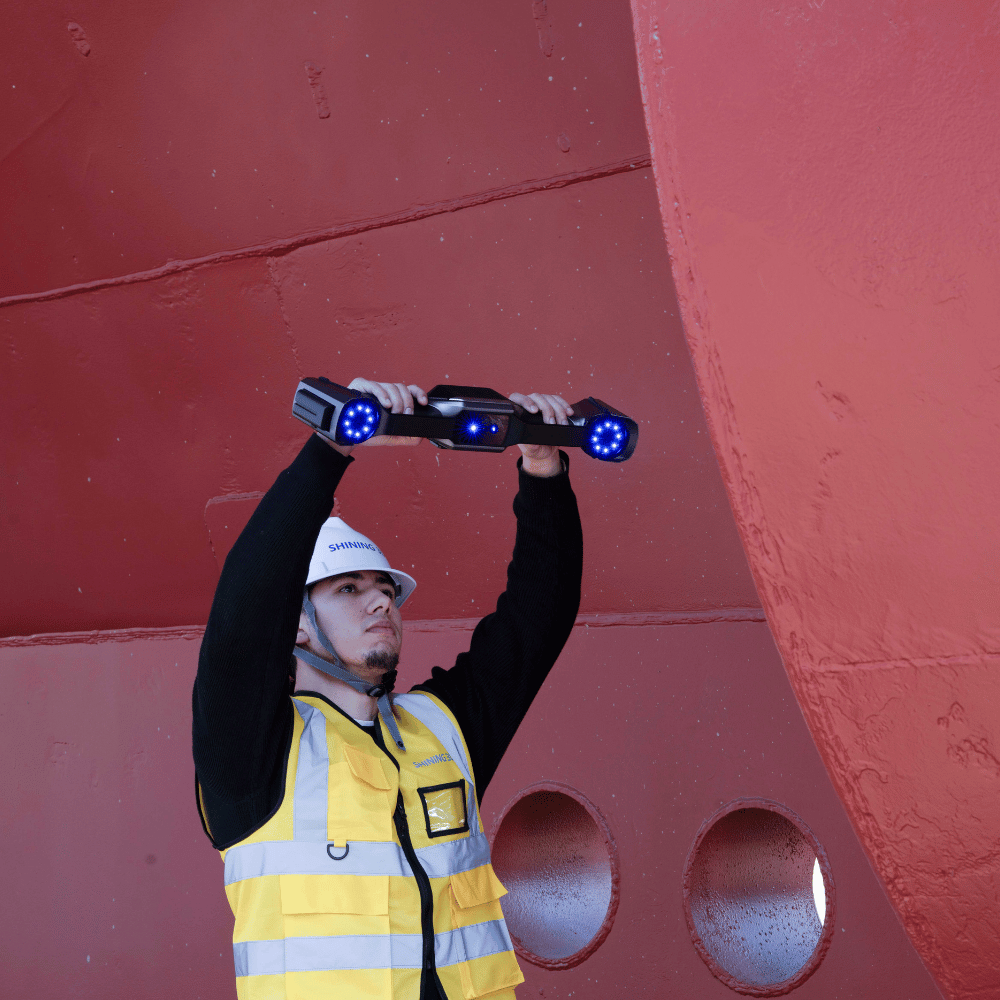

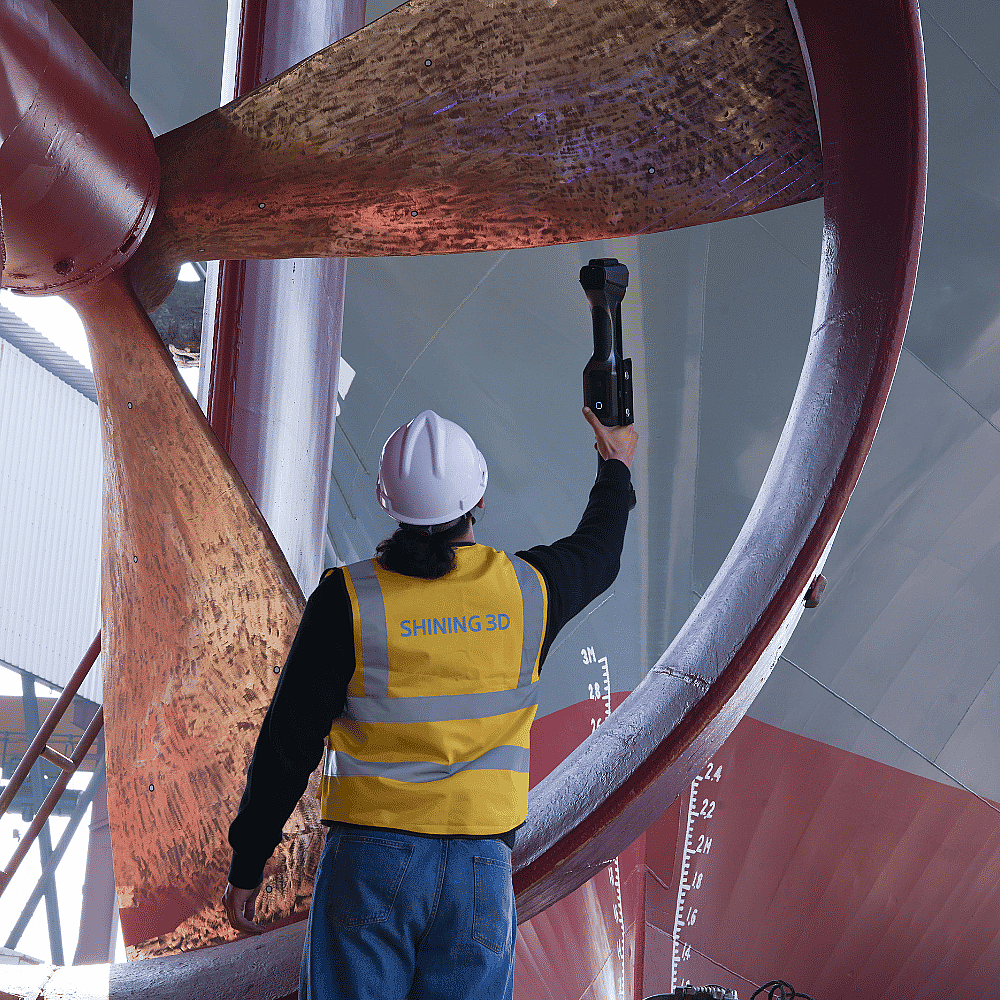

Havacılık, denizcilik ve enerji sektöründeki devasa bileşenlerin, türbin kanatlarının sahada aşınma analizlerinin yapılması.
Dijital Arşivleme ve Ürün Tasarımı
Büyük araç gövdelerinin, endüstriyel tasarımların ve kültürel miras parçalarının sonraki geliştirme süreçleri için hatasız arşivlenmesi.
05 · TEKNİK ÖZELLİKLER
FreeScan UE Nova Teknik Spesifikasyonları
Optik Performans & Hassasiyet
Tarama Hassasiyeti (Doğruluk)0.072 mm
VPG ile Hacimsel Hassasiyet0.072 + 0.012 mm/m
Maksimum Tarama Hızı4,600,000 nokta/sn
Işık Kaynağı (Lazer Çizgileri)50 Lazer Çizgisi (Ultra Hızlı Mod)
Nokta Mesafesi (Çözünürlük)0.5 - 10 mm
Video Fotogrametri (VPG)Dahil (Kodlanmış işaretleyici gerekmez)
VPG FOV GöstergesiDahil
Hacim, Arayüz & Standartlar
Esnek Görüş Alanı (Maks FOV)2600 × 2200 mm'ye kadar
Alan Derinliği (Depth of Field)2300 mm (300 ~ 2600 mm)
Detaylı Tarama DesteğiDahil (Yakın mod desteği mevcuttur)
Bağlantı TipiKablosuz & Kablolu mod (Fiber Optik)
Net Cihaz Ağırlığı1.6 kg
Donanım SertifikalarıCE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Uygunluk / Doğrulama TestiVDI/VDE 2634 Part 3, ISO 10360 (ISO 17025 onaylı laboratuvarda sertifikalı)
06 · KUTU İÇERİĞİ
Profesyonel Kablosuz Metroloji Paket İçeriği
✓ FreeScan UE Nova Kablosuz Metroloji 3D Tarayıcı Ana Gövde
✓ Entegre VPG Video Fotogrametri Kalibrasyon Çubuğu Seti
✓ Çıkarılabilir ve Çalışırken Değiştirilebilir (Hot-Swap) Pil Seti
✓ Akıllı Kablosuz Veri İletim Modülleri og Alıcı Grupları
✓ Yedek Bağlantı Elemanları ve Fiber Optik Kablo Seti
✓ Dahili Inspection (Denetim) Yazılım Modülü ve Dayanıklı Taşıma Çantası
07 · 3DÖRTGEN FARKI
2013'ten beri Türkiye'de ileri seviye 3D tarama, metroloji ve katmanlı imalat altyapıları kuran uzman mühendis kadromuzla yanınızdayız.
01
Resmi Distribütör Garantisi
Satın aldığınız tüm orijinal Shining 3D metroloji sistemleri Türkiye'de 2 yıl boyunca distribütör garantisi altındadır.
02
Uzman Uygulama Eğitimi
Kalite kontrol, boyutsal muayene raporlaması, hata analizi ve tersine mühendislik yazılımlarına özel ileri düzey mühendislik eğitimi.
03
Kesintisiz Yedek Sarf Tedariği
Endüstriyel ortamlara uygun referans optik bileşenler, yedek piller, kablo setleri ve tripod aksesuarları stoklarımızda hazır.
04
İstanbul Merkezli Teknik Servis
Üretim hatlarınızın aksamaması ve periyodik kalibrasyon ihtiyaçlarınız için uzman mühendis kadromuzla hızlı teknik servis desteği.
08 · İLETİŞİM & RESMİ TEKLİF TALEBİ
Geniş Alan Metroloji Süreçlerinizi Hızlandırın
FreeScan UE Nova modelinin fabrikanızdaki kalite kontrol süreçlerine, parça muayene hacimlerinize veya tersine mühendislik projelerinize entegrasyonunu planlamak, showroom'umuzda canlı demo randevusu oluşturmak veya kurumsal teknik teklif almak adına uzmanlarımız hazır.
Kısıklı Mah. Alemdağ Cad. No:58 Üsküdar / İstanbul
Pzt–Cum 08:30–17:30 | Cmt 09:00–17:00
09 · SIKÇA SORULANLAR
FreeScan UE Nova Altyapısı Hakkında Merak Edilenler
▸Patentli Video Fotogrametri (VPG) modülünün büyük nesne taramalarındaki temel rolü nedir?
Geleneksel büyük nesne taramalarında hacimsel doğruluğu korumak adına parça üzerine kodlanmış büyük işaretleyiciler (marker) yapıştırılması gerekir. FreeScan UE Nova'nın sahip olduğu entegre VPG fotogrametri teknolojisi ise bir kalibrasyon çubuğu ile entegre çalışarak, video yakalama yoluyla gerçek zamanlı işaretleyici doğrulamasını otonom tamamlar. Bu sayede kodlanmış işaretleyicilere gerek kalmadan devasa nesnelerde 0.072 + 0.012 mm/m tutarlı bir hacimsel doğruluk sağlar.
▸50 mavi lazer çizgisi ile tarama hızı og verimliliği nasıl etkilenir?
Cihaz üzerinde yer alan yerleşik 50 mavi lazer çizgisi, saniyede 4.600.000 nokta gibi ultra yüksek bir hızda ham veri toplama yeteneği sunar. Bu yoğun lazer ızgarası, büyük ölçekli endüstriyel yüzeylerin genel geometrisini saniyeler içinde yakalayarak tarama sürelerini önemli ölçüde düşürür.
▸"Çalışırken değiştirilebilir (Hot-Swappable)" piller endüstriyel sahada ne tür bir kolaylık sağlar?
Büyük fabrikalarda veya açık saha projelerinde cihazın kapatılması, yazılımın yeniden başlatılması ciddi zaman kayıplarına yol açar. Cihazın çalışırken değiştirilebilir batarya mimarisi sayesinde, tarama sürecini ve yazılım bağlantısını kesinlikle kesintiye uğratmadan pilleri sırayla değiştirebilir ve saatlerce kesintisiz üretime devam edebilirsiniz.
▸Gelişmiş yazılımdaki "Akıllı Çözünürlük" özelliği ağ kalitesini nasıl etkiler?
Akıllı çözünürlük teknolojisi, nesnenin düz alanları ile kavisli/keskin geometrilerini ayırt eder. Nesnenin eğriliğine göre ağ çözünürlüğünü otomatik olarak ayarlayarak, düz alanlarda dosya boyutunu küçük tutarken kritik kavis ve detay bölgelerinde daha net, yoğun ve ayrıntılı özellikler üretilmesini sağlar.
