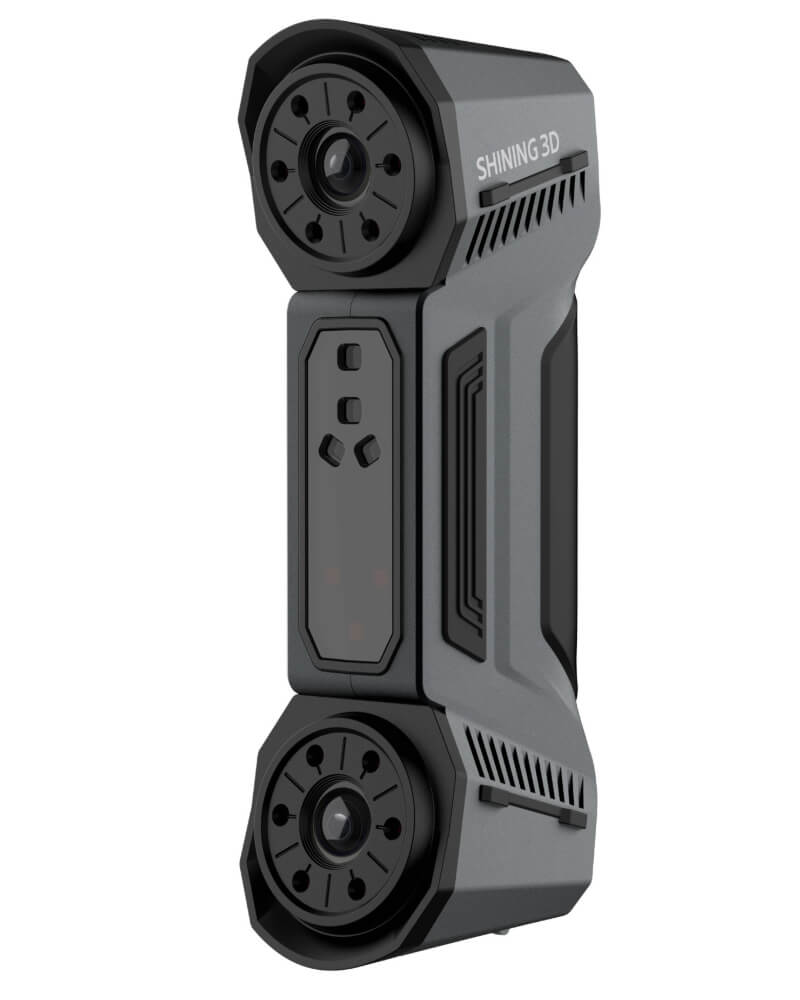

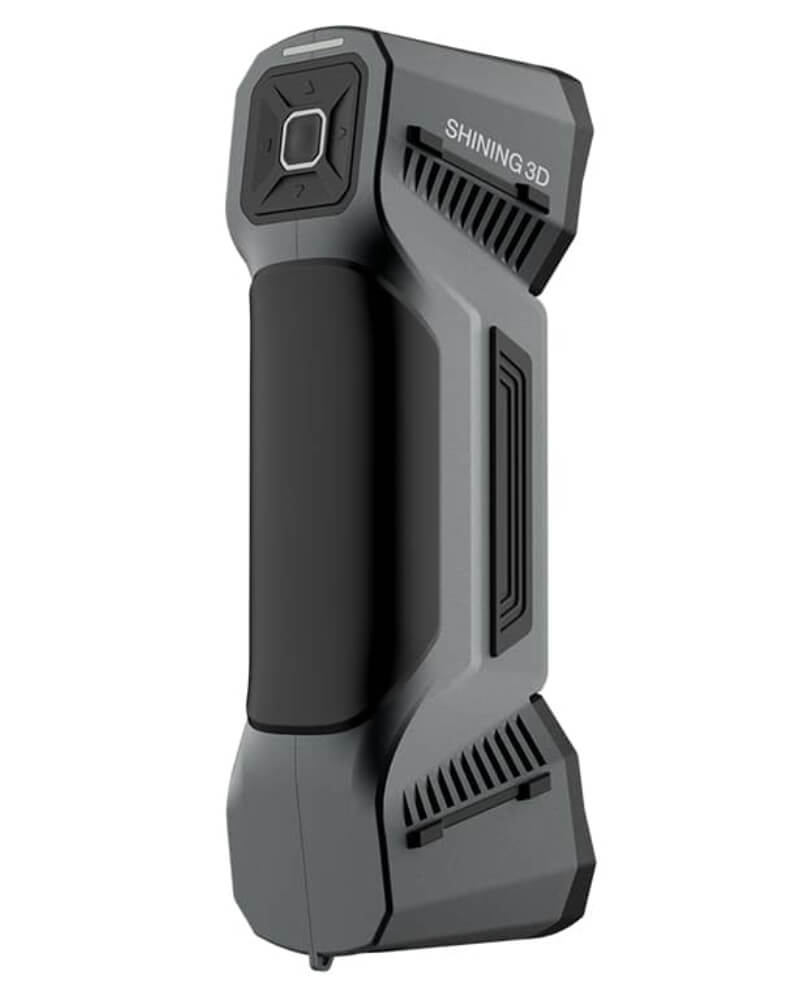

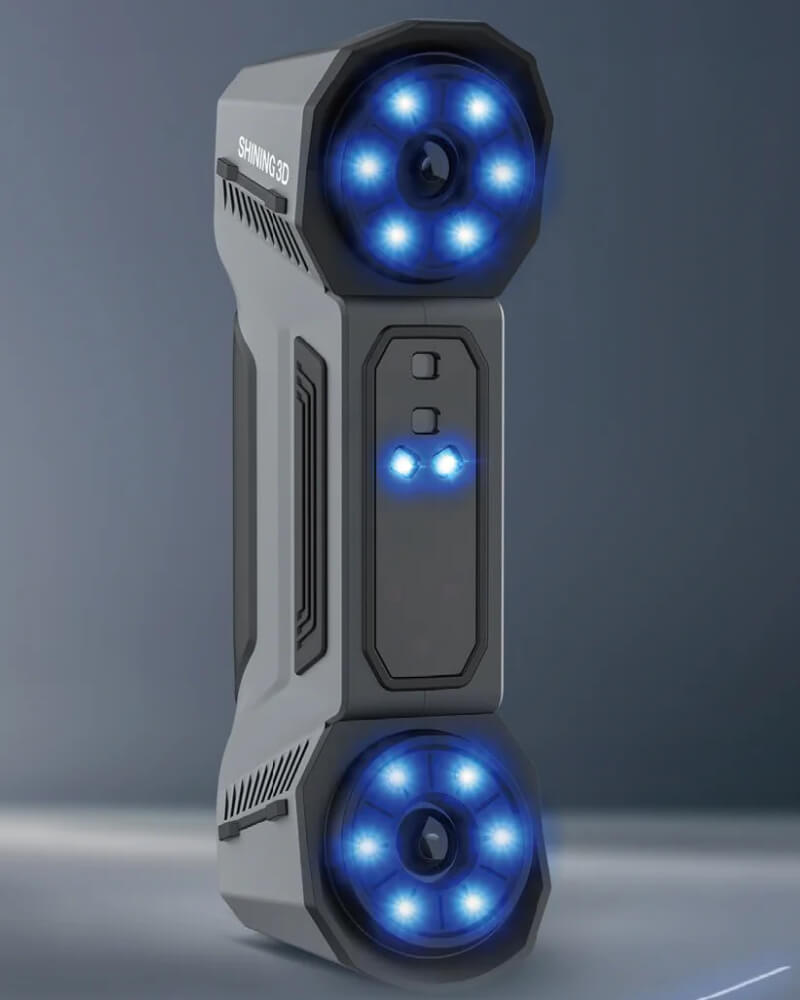

Shining 3D FreeScan Combo 3D Tarayıcı
Ürün Kodu C8186
1.139.052
TL
SEPETE EKLE
Havale fiyatı 1.104.880
TL
%
3
extra indirim
Daha Fazla
Shining 3DDaha Fazla
Metroloji
(0)
Diğer Seçenekler:
SEPETE EKLE
Favoriye Ekle
KoleksiyonTeklif İsteFiyat Alarmı
SHINING 3D · METROLOJİ SINIFI HİBRİT IŞIK KAYNAKLI 3D TARAYICI

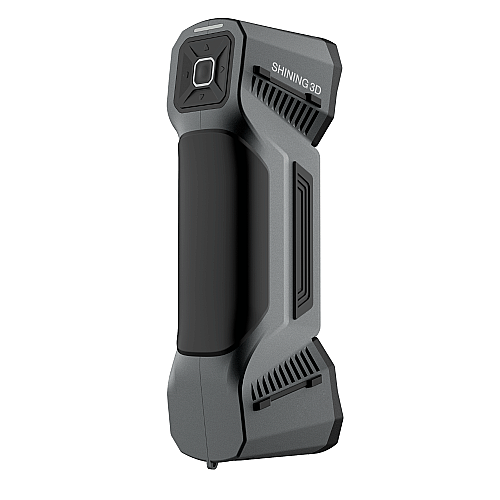

FreeScan Combo
Metrolojide akıllı ve esnek çözümler. 0.02 mm endüstriyel hassasiyet, mavi lazer ve kızılötesi çift ışık kaynağı, 4 farklı tarama modu ve kompakt hafif şasi.
0.02 mm
Metroloji Sınıfı Doğruluk
1.86M p/s
Lazer Tarama Hızı
Çift Işık
Mavi Lazer & Kızılötesi
620 g
Ultra Hafif ve Kompakt
3dörtgen Güvencesiyle·Hızlı Kargo & Uzman Teknik Servis Desteği·VDI/VDE 2634 Part 3 Doğruluk Onayı

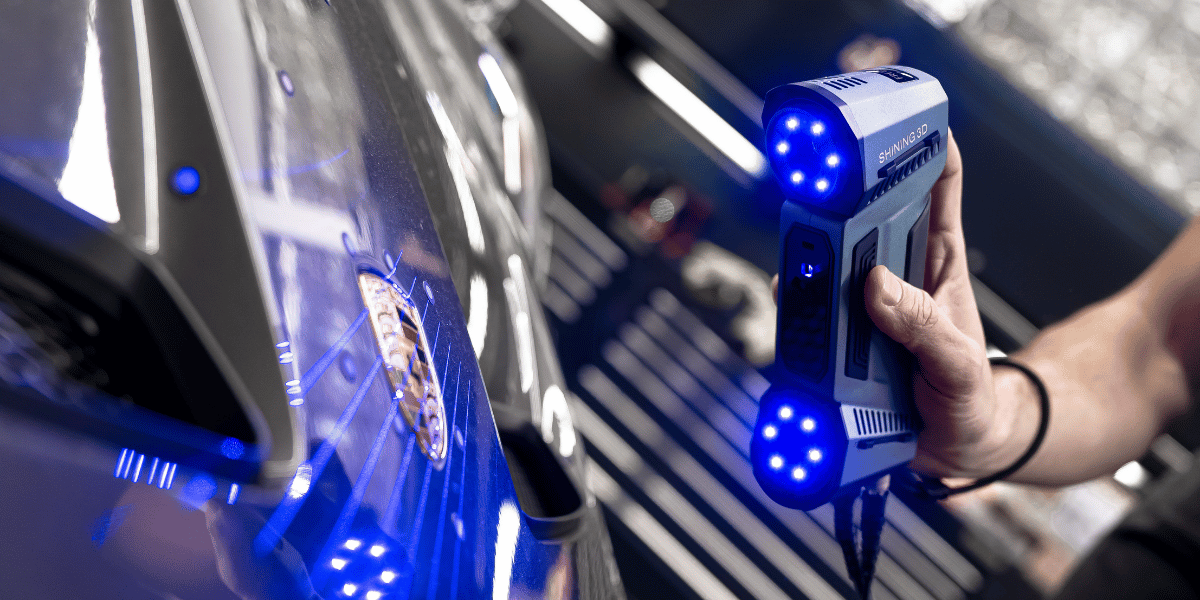

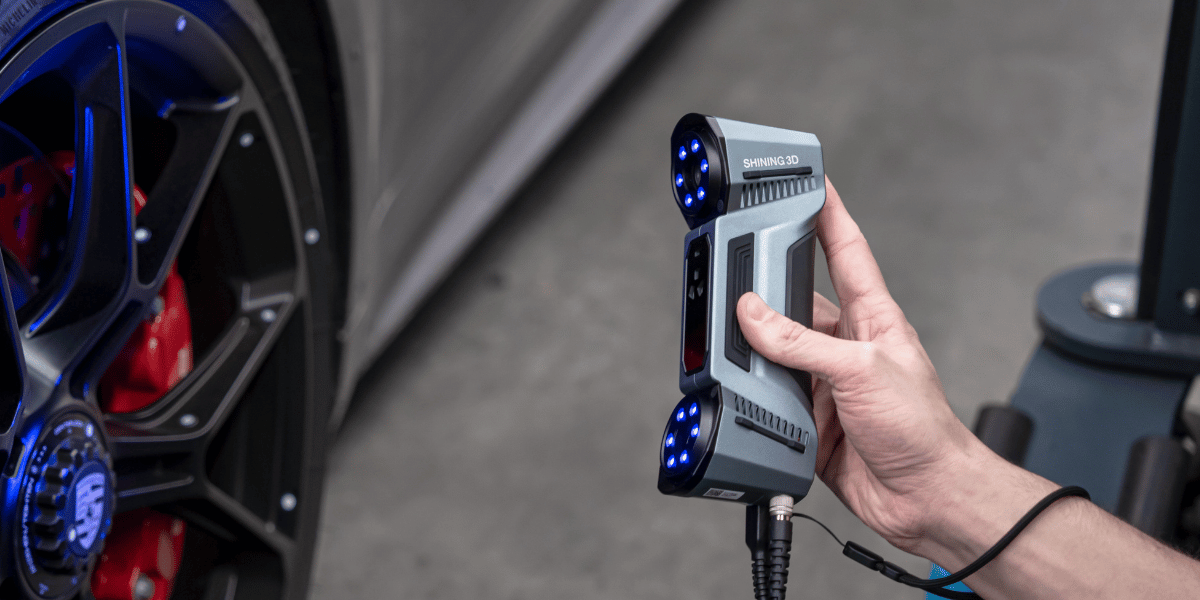

Shining 3D FreeScan Combo, metroloji sınıfı hassasiyeti ve yüksek hızı son derece hafif, kompakt bir gövdede birleştiren yeni nesil bir el tipi endüstriyel 3D tarayıcıdır. Yenilikçi bir mühendislikle tasarlanan cihaz, mavi lazer ve kızılötesi (VCSEL) çift ışık kaynağını tek sistemde sunar. Nesne geometrisi ve yüzey özelliklerine göre 4 farklı tarama moduna sahip olan FreeScan Combo, 0.02 mm endüstriyel doğruluğu sayesinde kalite kontrol, tersine mühendislik ve hassas boyut ölçüm süreçlerinde en zorlu parçalarda bile kararlı sonuçlar üretir.
TANITIM VİDEOSU
FreeScan Combo Metroloji Gücünü Sahada İnceleyin
01 · GENEL BAKIŞ
Çift Işık Teknolojisi ile Senaryodan Bağımsız Tarama Gücü
FreeScan Combo, parça boyutundan bağımsız olarak tüm endüstriyel iş parçalarını tek cihazla kapsar.
01
Çok Çizgili Hızlı Tarama (26 Lazer Çizgisi)
Geniş yüzeyli alanların ve büyük parçaların genel geometrisini saniyede 1.860.000 nokta yakalama hızıyla hızla dijitalleştirir.
02
İnce Detaylar İçin 7 Paralel Lazer
Kritik kanal, diş ve keskin kenar detaylarına sahip iş parçalarında hassas geometrik formları yakalamak için paralel lazer moduna geçer.
03
Derin Delikler İçin Tek Lazer Çizgisi
Görüş açısı dar olan iç boşluklar, derin yuvalar ve kör deliklerin dibindeki geometrik verileri tekli lazer ışınıyla kayıpsız toplar.
04
Yapay Zeka Destekli Akıllı Tarama Kontrolü
Yazılım algoritması, tarama esnasında arka planda oluşan gürültü verilerini otonom süzerek temiz ve doğrudan CAD modellemeye hazır mesh çıktısı sağlar.
02 · ENDÜSTRİYEL TASARIM
Dar Alanlar İçin Optimize Edilmiş Kamera Açısı ve Ergonomi
Optimize Kamera Açıları ve Kompakt Gövde
Dar iç mekanlar, dikiş hatları ve karmaşık kalıp içi gibi zorlu ortamlarda kameranın görüşünü engellemeden hızlı veri yakalamayı sağlar.
Sertifikalı Kalite Kontrol Doğruluğu
VDI/VDE 2634 Part 3 standardına dayalı, ISO 17025 onaylı doğruluk laboratuvarında test edilmiş endüstriyel kararlılık sunar.
Yalnızca 620 Gram Ağırlık · Class II Göz Güvenli Lazer Sınıfı · USB 3.0 Kesintisiz Bağlantı Altyapısı
03 · DONANIM GÜCÜ
0.02mm sanayi sınıfı maksimum doğruluk
Yüksek Verimlilik, Kusursuz Tekrarlanabilirlik
FreeScan Combo, metroloji uygulamalarında parça yüzey rengi ve yansıtıcılığından bağımsız kararlı bir hassasiyet sunar. Kızılötesi modunda 360 mm'ye kadar ayarlanabilen tarama derinliği ile büyük hacimli dökümlerden küçük dişli parçalara kadar geniş bir parça yelpazesini başarıyla kapsar.
Geniş Görüş Alanı
Lazer modlarında 520 x 510 mm boyutlarında esnek tarama alanı.
Noktalar Arası Mesafe
Yüksek detay doğruluğu için 0.05 mm seviyesine kadar düşebilen nokta sıklığı.
Gelişmiş Yazılım Entegrasyonu
Kalite kontrol süreçleri ve CAD/CAM yazılımları için standart STL, OBJ ve PLY çıktıları.
Hafif Yapı Konforu
620 gramlık dengeli gövdesi sayesinde operatörün uzun vardiyalarda yorulmasını önler.
04 · METROLOJİ UYGULAMA ALANLARI
Endüstriyel Kalite Kontrol ve Tersine Mühendislik Çözümleri
Boyutsal Muayene & Kalite Kontrol
Üretilen parçaların nominal CAD datası ile karşılaştırılarak mikron seviyesindeki sapma ve deformasyon haritalarının çıkarılması.
Tersine Mühendislik (Reverse Engineering)
Aşınmış kalıpların, döküm gövdelerin veya teknik parçaların hatasız mesh datalarının oluşturularak yeniden imalata hazırlanması.

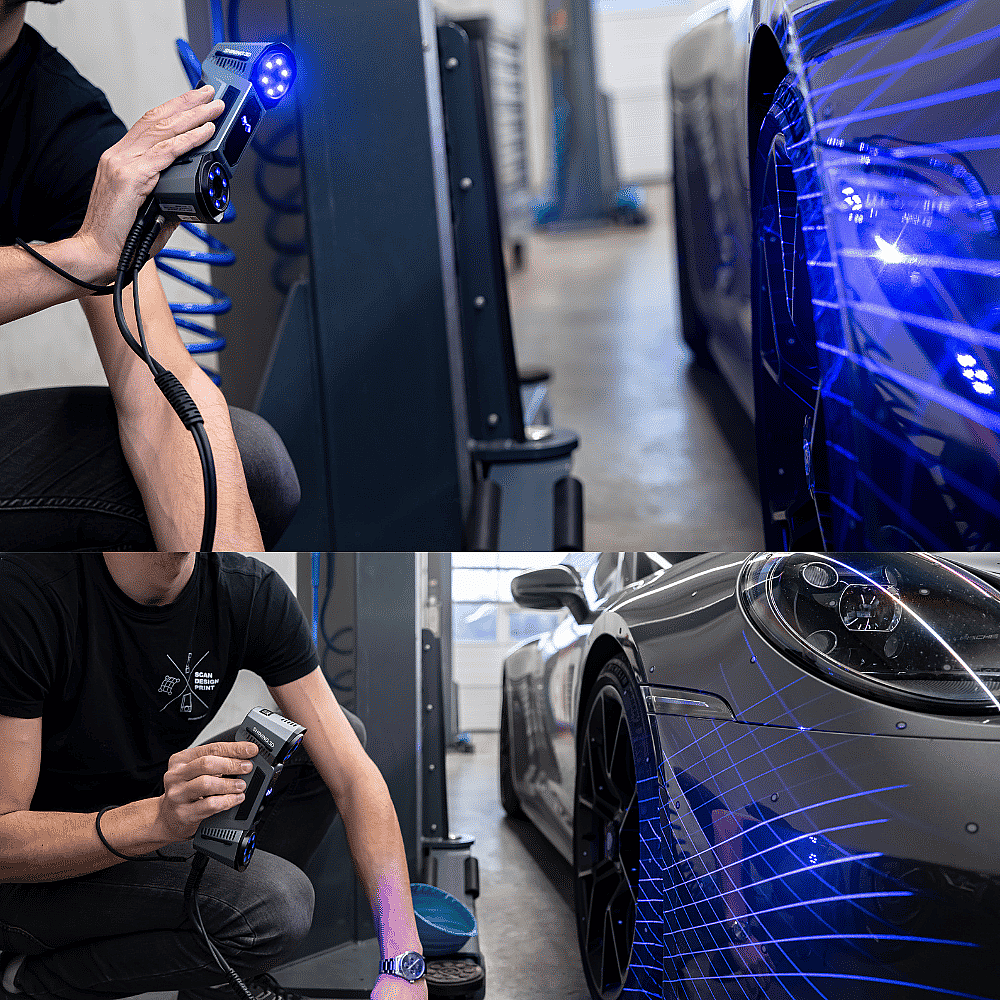

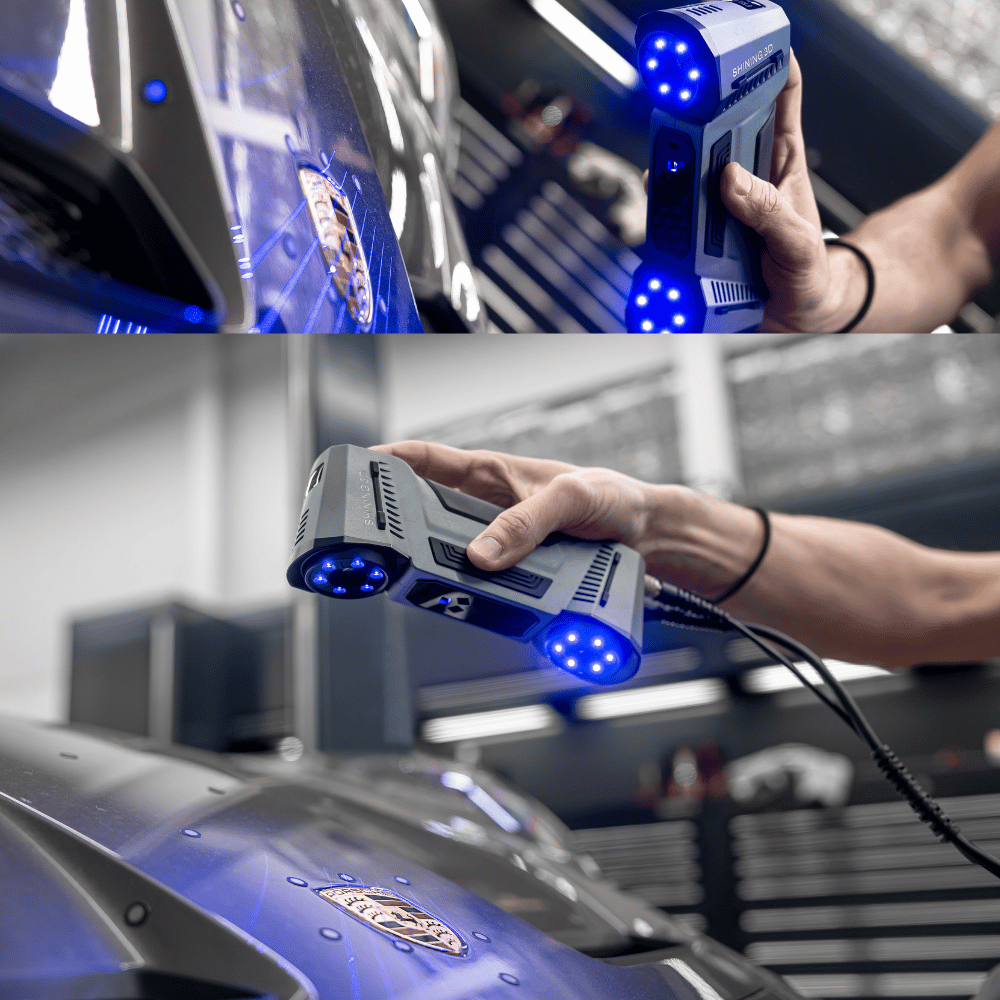

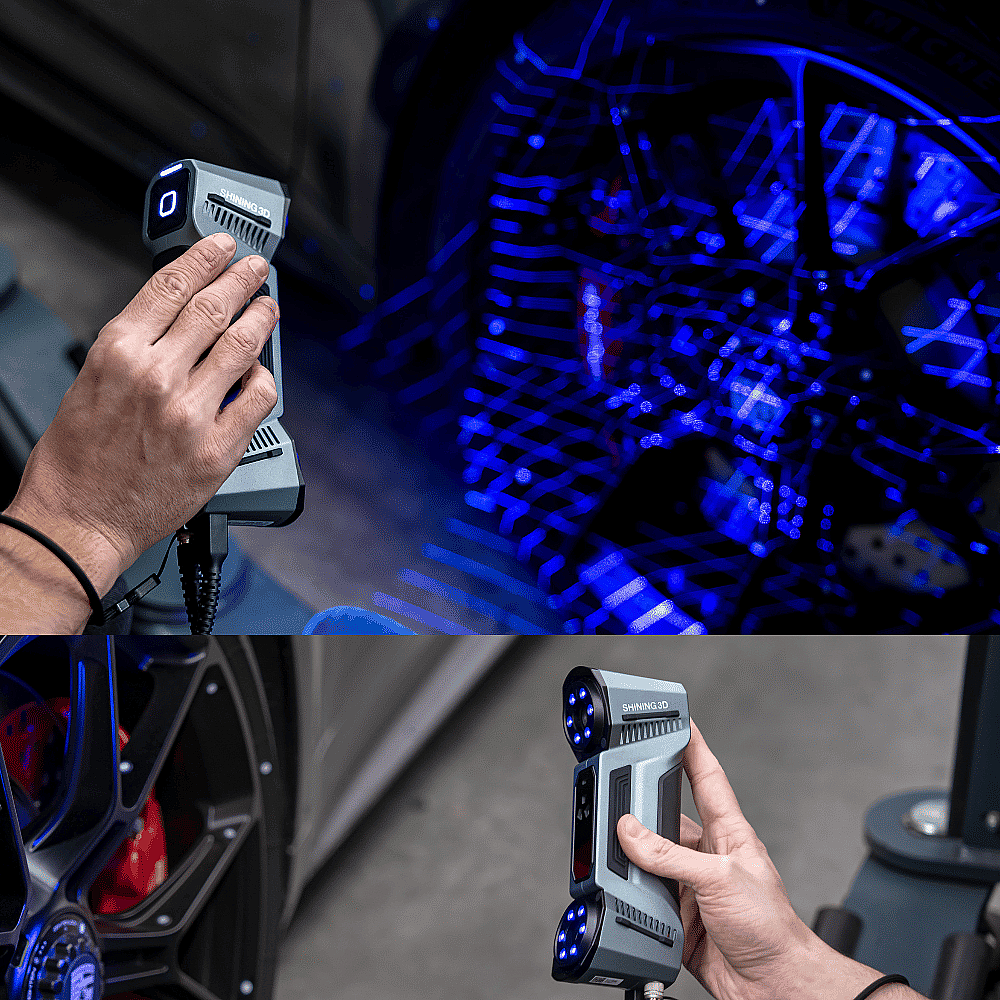

Dar ve Karmaşık İç Mekanlar
Araç içi panel yerleşimleri, motor bölmeleri ve derin döküm boşlukları gibi kısıtlı alanlarda kesintisiz tarama.
Hızlı Sayısallaştırma (Spreysiz)
Mavi lazerin emiş gücü sayesinde siyah, koyu ve parlak iş parçalarında matlaştırıcı sprey kullanmadan doğrudan ölçüm alabilme.
05 · TEKNİK ÖZELLİKLER
FreeScan Combo Teknik Spesifikasyonları
Işık Kaynağı & Tarama Performansı
Tarama ModlarıÇoklu Çizgi / İnce / Derin Delik / Kızılötesi
Lazer Işık Kaynağı26 Mavi Lazer Çizgisi + 7 Paralel Lazer + 1 Tekli Çizgi
Kızılötesi Işık KaynağıKızılötesi VCSEL (Aletsiz Hızlı Tarama)
Tarama Doğruluğu (Accuracy)Lazer: 0.02 mm'ye kadar | Kızılötesi: 0.05 mm'ye kadar
Hacimsel Doğruluk0.05 + 0.1 mm/m (VDI/VDE 2634 Part 3 uyumlu)
Tarama Hızı (Lazer Modu)1,860,000 nokta / saniye
Tarama Hızı (Kızılötesi Modu)2,250,000 nokta / saniye
Tarama Derinliği (Scan Depth)360 mm (Maksimum kızılötesi modunda esnek ayarlanabilir)
Donanım, Boyut & Standartlar
Görüş Alanı (Maksimum FOV)Lazer: 520 × 510 mm | Kızılötesi: 600 × 600 mm
Nokta Mesafesi (Point Distance)Lazer: 0.05 - 10 mm | Kızılötesi: 0.1 - 3 mm
Hizalama (Alignment) ModlarıMarkers / Features / Texture / Global Marker
Çıktı FormatlarıSTL, OBJ, PLY
Arayüz Bağlantısı / GüçUSB 3.0 | 12V, 5.0A
Fiziksel Boyutlar193 × 63 × 53 mm
Net Cihaz Ağırlığı620 gram
Doğruluk SertifikasyonuVDI/VDE 2634 Part 3, ISO 10360 (ISO 17025 Laboratuvarı)
06 · KUTU İÇERİĞİ
Profesyonel Metroloji Paket İçeriği
✓ Shining 3D FreeScan Combo 3D Tarayıcı Ana Gövde
✓ Orijinal Kalibrasyon Plakası ve Sertifika Dökümanları
✓ Yüksek Hızlı USB 3.0 Bağlantı Kablo Grupları
✓ 12V Endüstriyel Güç Adaptörü ve Kabloları
✓ Başlangıç Yüksek Kararlılıkta Hedef Nokta Seti (Marker Paketleri)
✓ Endüstriyel Tarama Yazılım Altyapısı ve Dayanıklı Ağır Hizmet Çantası
07 · 3DÖRTGEN FARKI
Endüstriyel Sayısallaştırma Süreçlerinizde Tam Çözüm
2013'ten beri Türkiye'de ileri seviye 3D tarama, metroloji ve katmanlı imalat altyapıları kuran ekibimizle yatırımlarınızı güvenceye alıyoruz.
01
Resmi Distribütör Garantisi
Satın aldığınız tüm orijinal Shining 3D metroloji sistemleri Türkiye'de 2 yıl boyunca distribütör garantisi altındadır.
02
Uzman Uygulama Eğitimi
Kalite kontrol, boyutsal muayene raporlaması ve tersine mühendislik yazılımlarına özel ileri düzey mühendislik eğitimi.
03
Kesintisiz Yedek Sarf Tedariği
Endüstriyel ortamlara uygun yüksek sıcaklık ve parça dayanımlı marker çeşitleri ve aksesuarları stoklarımızda hazır.
04
İstanbul Merkezli Teknik Servis
Üretim hatlarınızın aksamaması ve periyodik kalibrasyon ihtiyaçlarınız için uzman mühendis kadromuzla hızlı teknik servis desteği.
08 · İLETİŞİM & KURUMSAL PROJE TEKLİFİ
Kalite Kontrol Süreçlerinizi Hızlandırın
FreeScan Combo modelinin fabrikanızdaki kalite kontrol süreçlerine, parça muayene hacimlerinize veya tersine mühendislik projelerinize entegrasyonunu planlamak, showroom'umuzda canlı demo randevusu oluşturmak veya kurumsal teknik teklif almak adına uzmanlarımız hazır.
Kısıklı Mah. Alemdağ Cad. No:58 Üsküdar / İstanbul
Pzt–Cum 08:30–17:30 | Cmt 09:00–17:00
09 · SIKÇA SORULANLAR
FreeScan Combo Altyapısı Hakkında Merak Edilenler
▸Mavi lazer modunun kızılötesi (IR) modundan temel farkı nedir?
Mavi lazer modları (26 çizgi, paralel ve tek çizgi), 0.02 mm endüstriyel doğruluk gerektiren tersine mühendislik ve metrolojik kalite kontrol süreçleri için tasarlanmıştır. Kızılötesi mod ise marker (hedef nokta) yapıştırma ihtiyacını ortadan kaldırarak zengin geometrik detaylara sahip parçaların çok daha hızlı ve pratik bir şekilde taranmasını sağlar.
▸Derin delik (Deep Hole) tarama modu dar yuvalarda nasıl bir avantaj sağlar?
Çok çizgili lazer modları dar deliklerin ve dik ceplerin içine yansıtıldığında kameraların görüş açısı kısıtlanır ve kör noktalar oluşur. FreeScan Combo'nun tekli lazer çizgisine dayalı derin delik modu, ışığı doğrudan deliğin tabanına tek hat halinde odaklayarak kameraların kör alan kalmadan veri toplamasını sağlar.
▸Karanlık, siyah veya parlak metal yüzeylerde tarama kalitesi bozulur mu?
Hayır. FreeScan Combo'nun kullandığı yüksek kararlılıktaki mavi lazer teknolojisi, ışık emiliminin yüksek olduğu koyu siyah yüzeylerde ve kırılmaların yoğun olduğu parlak/yansıtıcı metal yüzeylerde harici bir matlaştırıcı sprey kullanımına gerek kalmadan doğrudan ve kesintisiz tarama yapabilir.
▸Cihazın doğruluk standartları hangi sertifikasyonlara dayanmaktadır?
FreeScan Combo'nun doğruluğu, uluslararası kabul görmüş VDI/VDE 2634 Part 3 ve ISO 10360 metroloji standartlarına dayanmaktadır. Cihazın fabrika kalibrasyon ve test süreçleri, ISO/IEC 17025:2017 akreditasyonuna sahip, sıcaklık ve nem kontrollü resmi sertifikalı laboratuvar ortamlarında gerçekleştirilmektedir.
| Boyutlar | Ölçüler | |
|---|---|---|
| Garanti Bilgisi | : | 1 yıl garanti |
