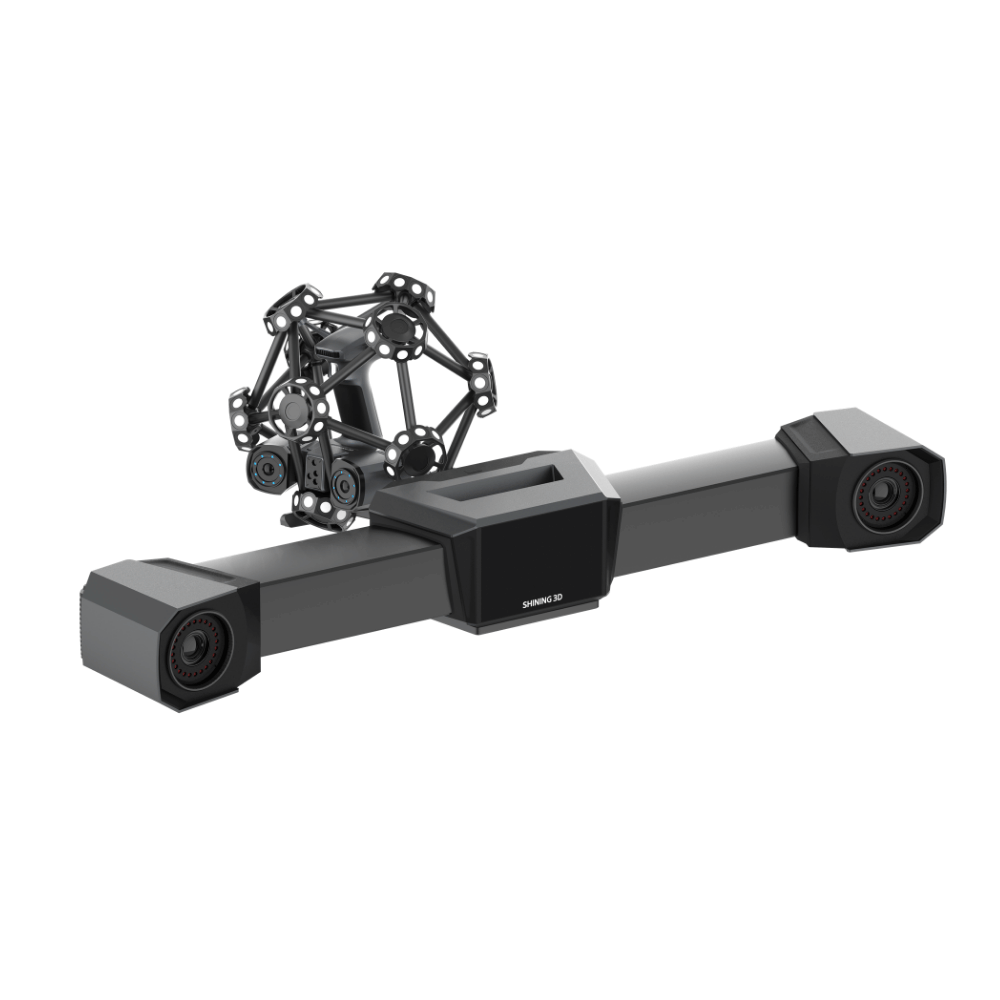

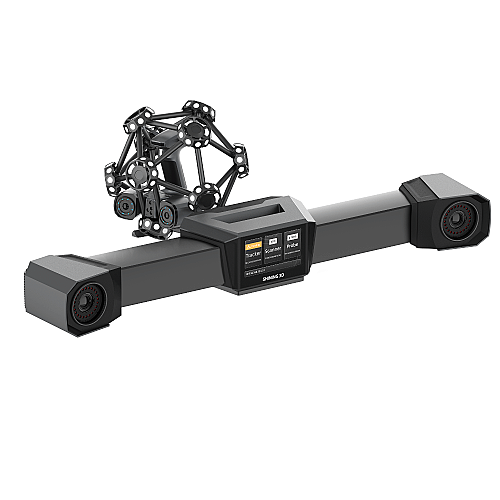

Shining 3D FreeScan Trak ProW 3D Tarayıcı
Ürün Kodu C010140
Daha Fazla
Shining 3DDaha Fazla
Metroloji
(0)
KoleksiyonTeklif İsteFiyat Alarmı
SHINING 3D · RESMİ OPTİK 3D ÖLÇÜM VE DİNAMİK TAKİP SİSTEMİ
FreeScan Trak ProW
Büyük ölçekli metrolojide hedef noktasız detay devrimi. 0.023 mm yüksek doğruluk, mavi lazer tarama ünitesi, akıllı optik dinamik takip kamerası ve uzamsal serbest ölçüm özgürlüğü.
0.023 mm
Maksimum Doğruluk Kalitesi
3.07M p/s
Veri Toplama Akış Hızı
Spreysiz
Siyah ve Parlak Yüzey Taraması
Sıfır
Yüzey Marker Noktası İhtiyacı
3dörtgen Güvencesiyle·Uluslararası Metroloji Standartlarına Tam Uyum·Yerinde Kurulum ve Mühendislik Eğitimi

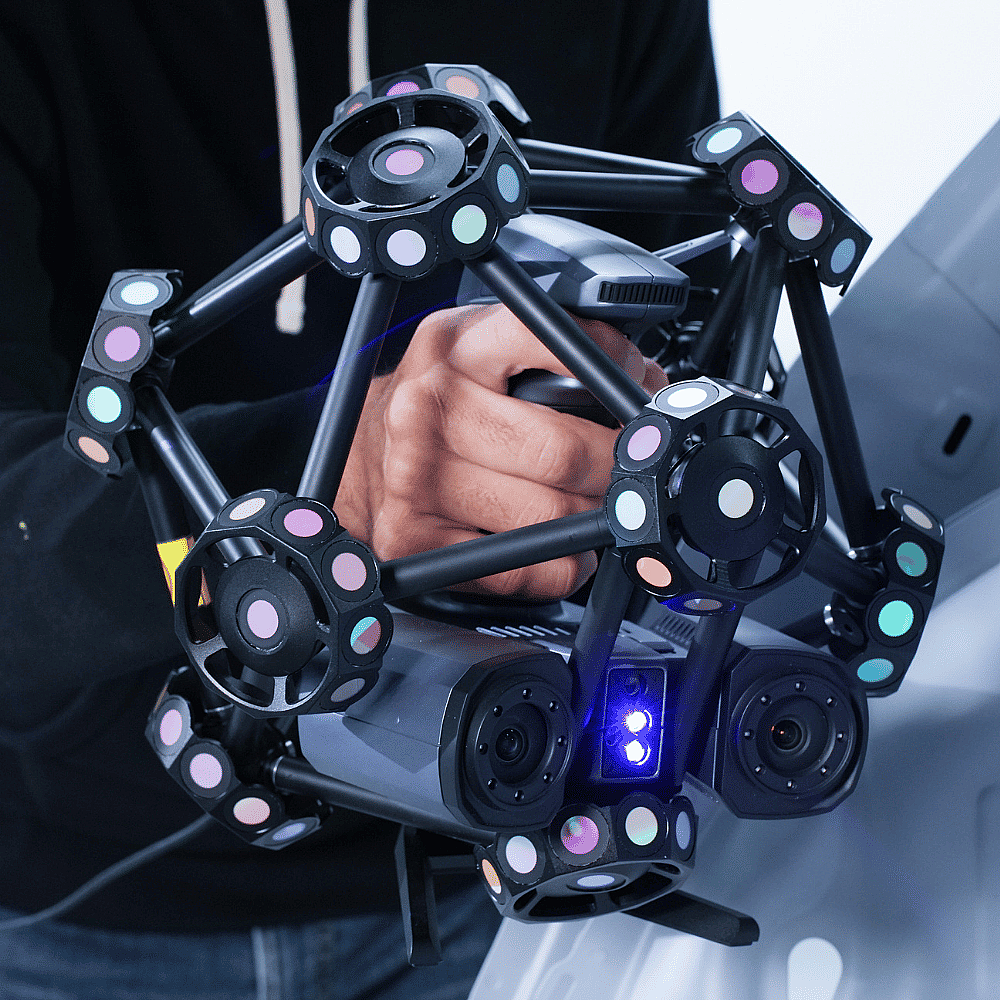

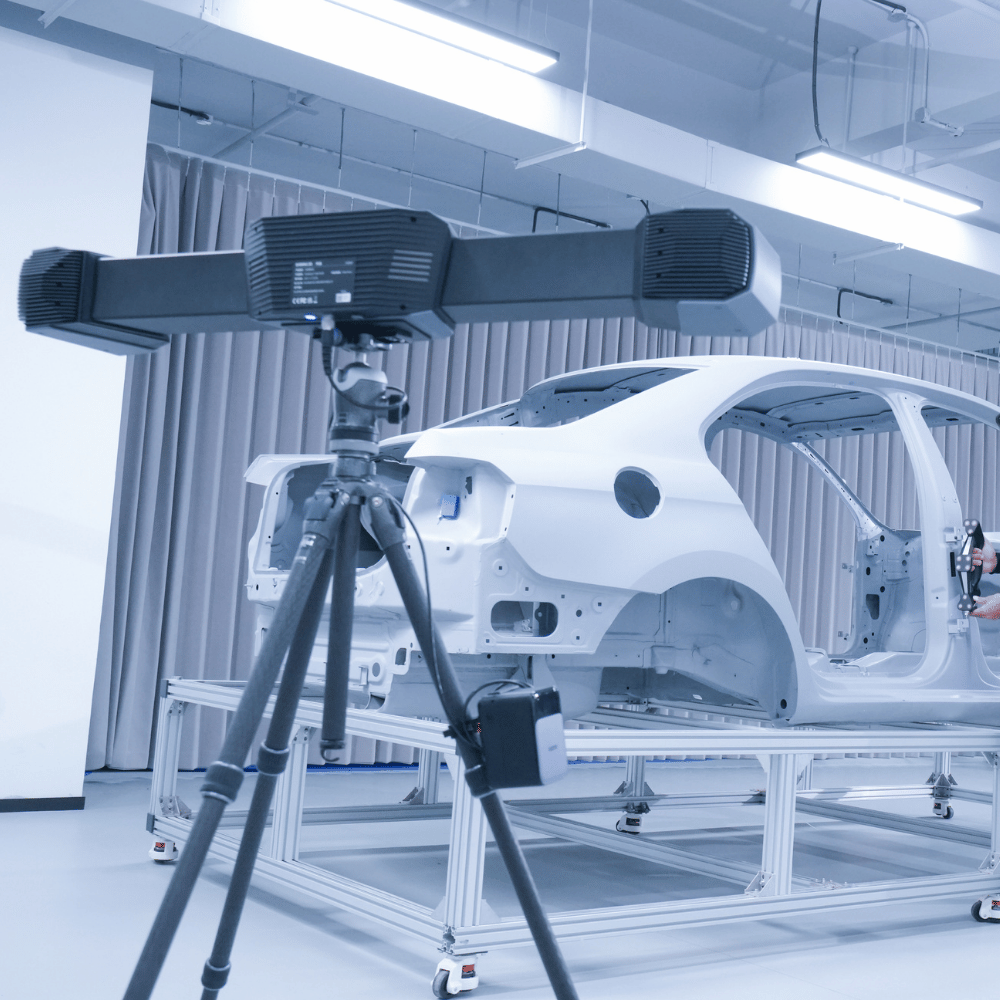

Shining 3D FreeScan Trak ProW, büyük ölçekli endüstriyel parçaların ve karmaşık montaj hatlarının boyutsal kalite kontrol süreçleri için geliştirilmiş, en üst seviye optik koordinat ölçüm ve dinamik takip sistemidir. Sistem, iş parçası üzerine hiçbir fiziksel hedef nokta (marker) yapıştırılmasına gerek kalmadan, uzamsal optik takip kamerası (Tracker) yardımıyla tarayıcı ünitesinin konumunu milisaniyeler içinde hassasiyetle belirler. Gücünü mavi lazer ızgara teknolojisinden alan el tipi tarayıcı modülü, saniyede 3.070.000 nokta veri yakalama hızıyla döküm gövdeleri, büyük otomotiv kalıplarını ve havacılık bileşenlerini mikron doğruluğunda sayısallaştırır.
TANITIM VİDEOSU
FreeScan Trak ProW Dinamik Takip Gücünü Sahada İnceleyin
01 · GENEL BAKIŞ
Sihirli Optik Takip ile Zaman Kaybını ve Operatör Hatalarını Sıfırlayın
FreeScan Trak ProW, parça hazırlık süreçlerini ortadan kaldırarak doğrudan ölçüme geçiş sağlar.
01
Tamamen Hedef Noktasız (Markerless)
Büyük şasiler veya hassas kalıplar üzerine yüzlerce marker yapıştırma ve tarama bittikten sonra bunları temizleme zahmetini, zaman kaybını tamamen bitirir.
02
Dinamik Takip ve Sarsıntı Toleransı
Optik takip kamerası, tarama esnasında parçanın veya tracker ünitesinin hareket etmesi, sarsılması durumunda koordinat sistemini otonom olarak anlık günceller.
03
Spreysiz Siyah ve Parlak Yüzey Taraması
Gelişmiş mavi lazer optik teknolojisi sayesinde parlatılmış metalleri, krom yüzeyleri ve koyu siyah karbon yapıları matlaştırıcı sprey kullanmadan doğrudan ölçer.
04
Taşınabilir Atölye Tipi CMM
Geleneksel sabit koordinat ölçüm cihazlarının (CMM) aksine, üretim sahasına kolayca taşınabilir ve doğrudan parça üretim hattının yanına kurulabilir.
02 · METROLOJİ DONANIMI
Çoklu Lazer Modları ve Yüksek Kararlılıkta Optik Algılayıcılar

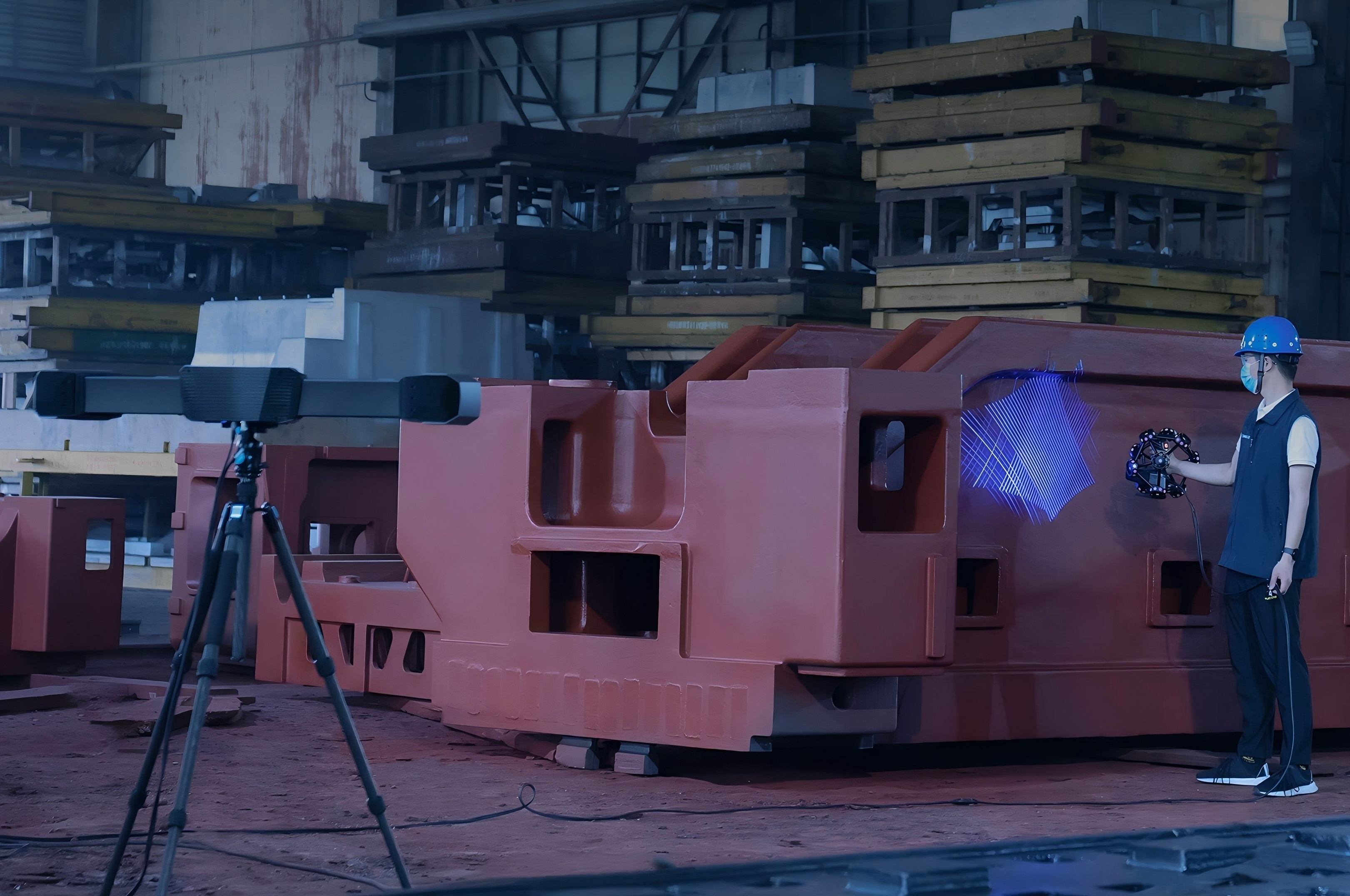

Yüksek Çözünürlüklü Optik Takip Sensörleri

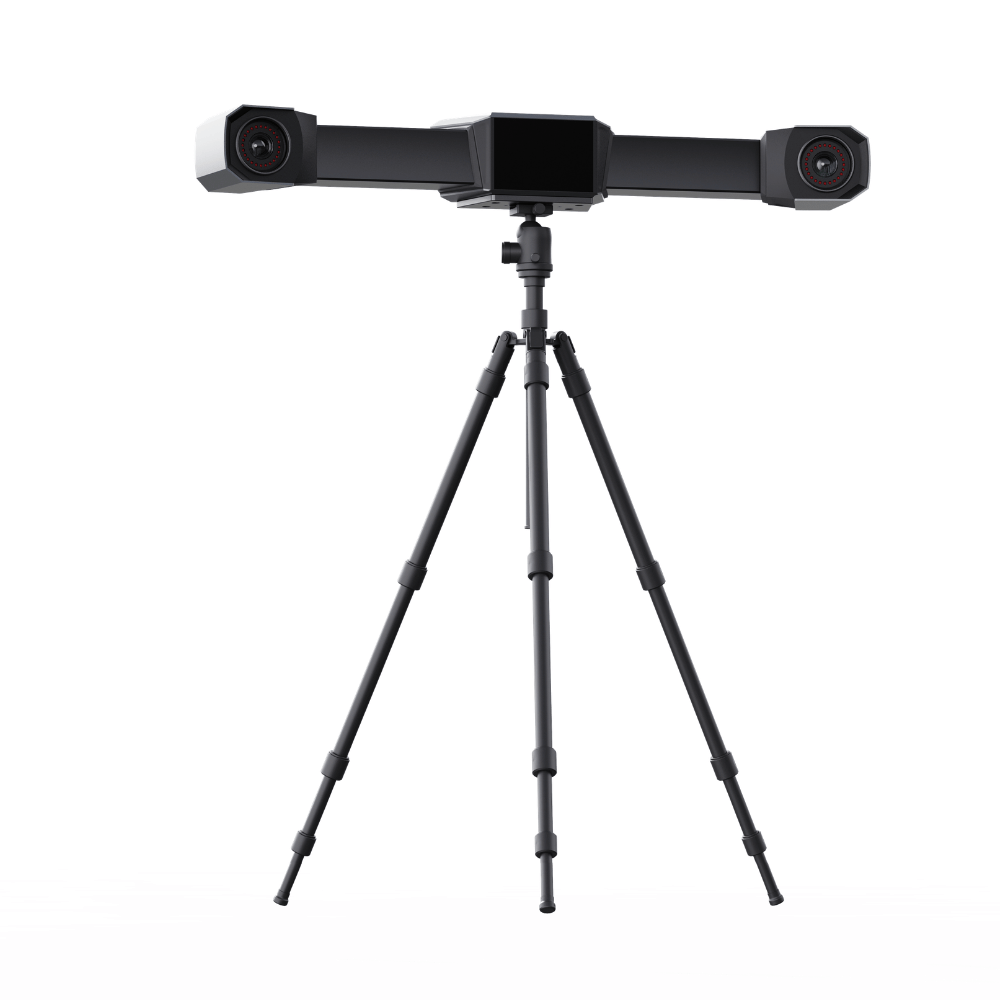

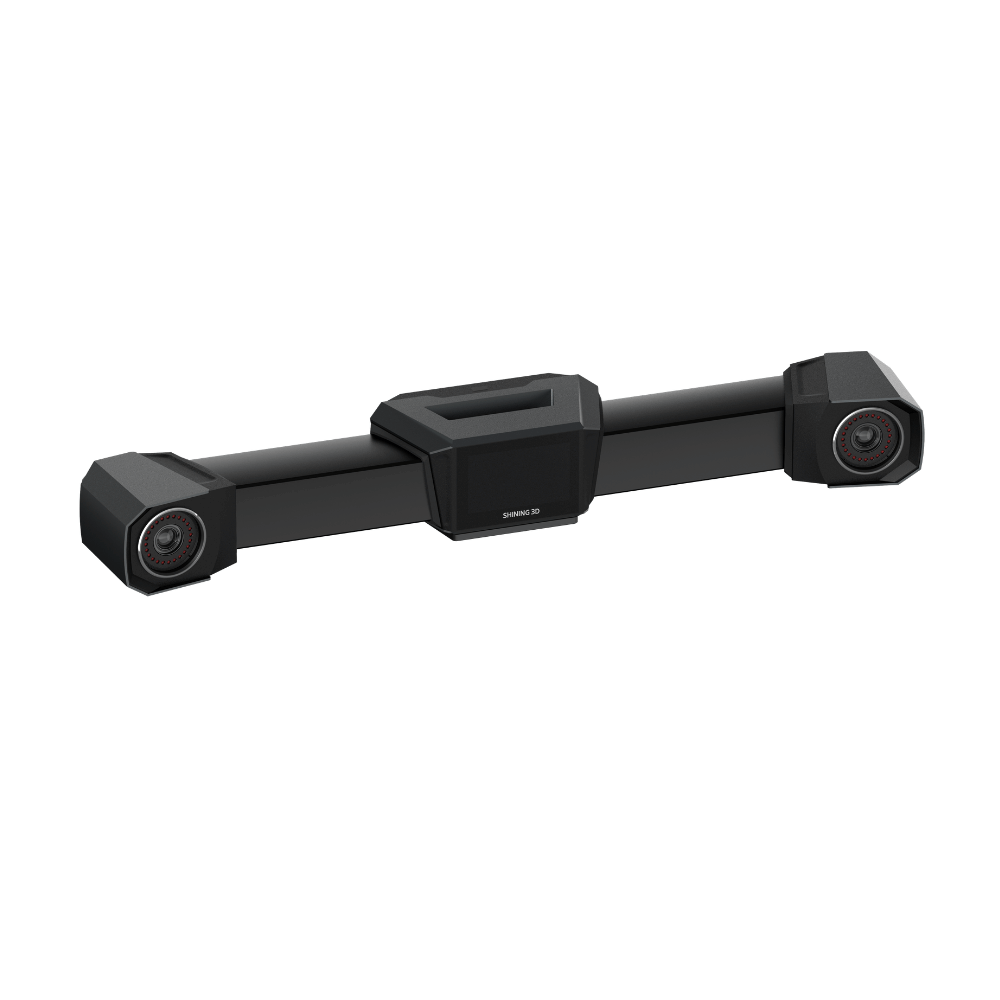

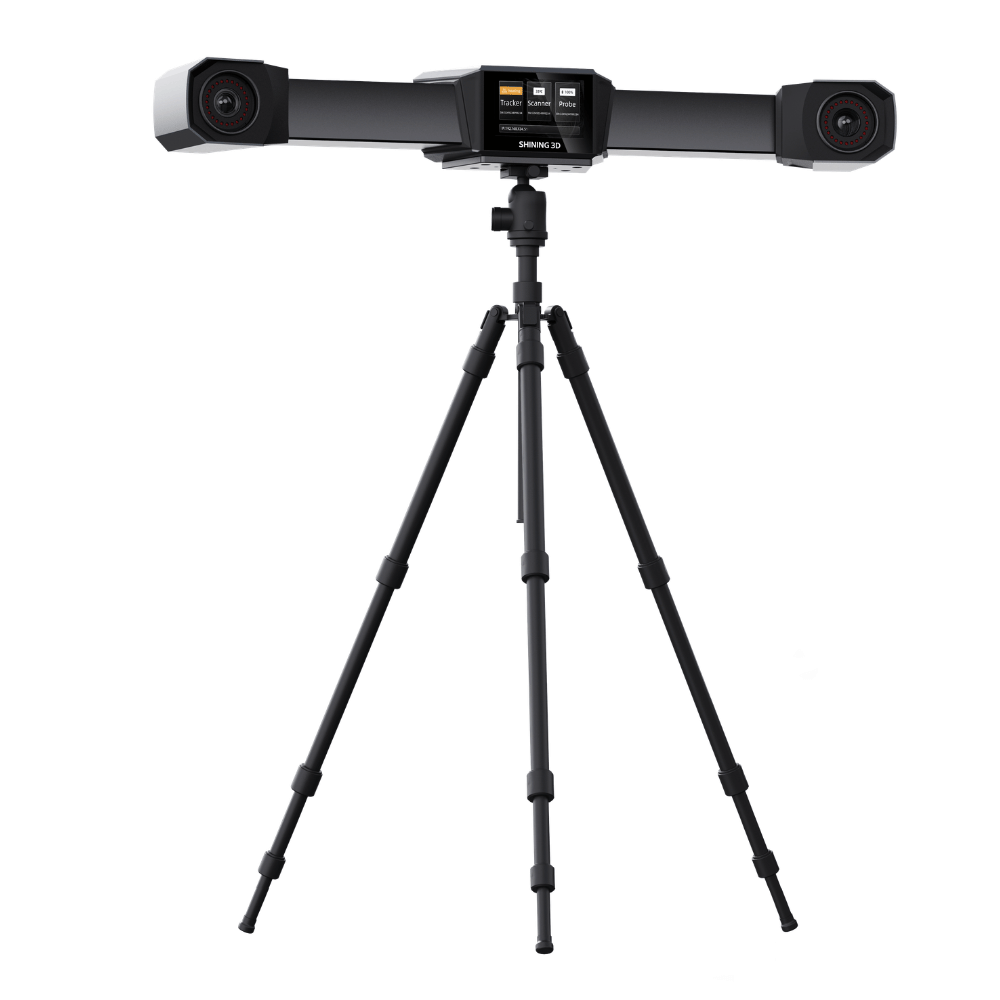

Uzamsal tracker ünitesi, el tipi tarayıcının üzerindeki referans LED ışık gruplarını tarama alanı içerisinde milimetrik hassasiyetle gerçek zamanlı konumlandırır.

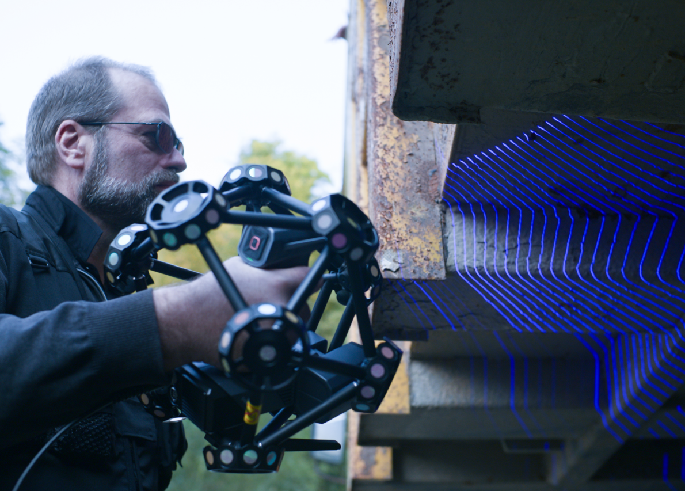

Çok Çizgili Mavi Lazer Izgara Sistemi
Hızlı geniş alan taramaları, ince detay odaklı paralel lazer hatları ve derin yuvalar için tekli lazer çizgi modları tek bir gövdede birleşir.
0.023 mm Doğruluk Değeri · Kablosuz Veri İletişim Kanalları · Ağır Sanayi Şartlarına Dirençli Rijit Gövde Yapısı

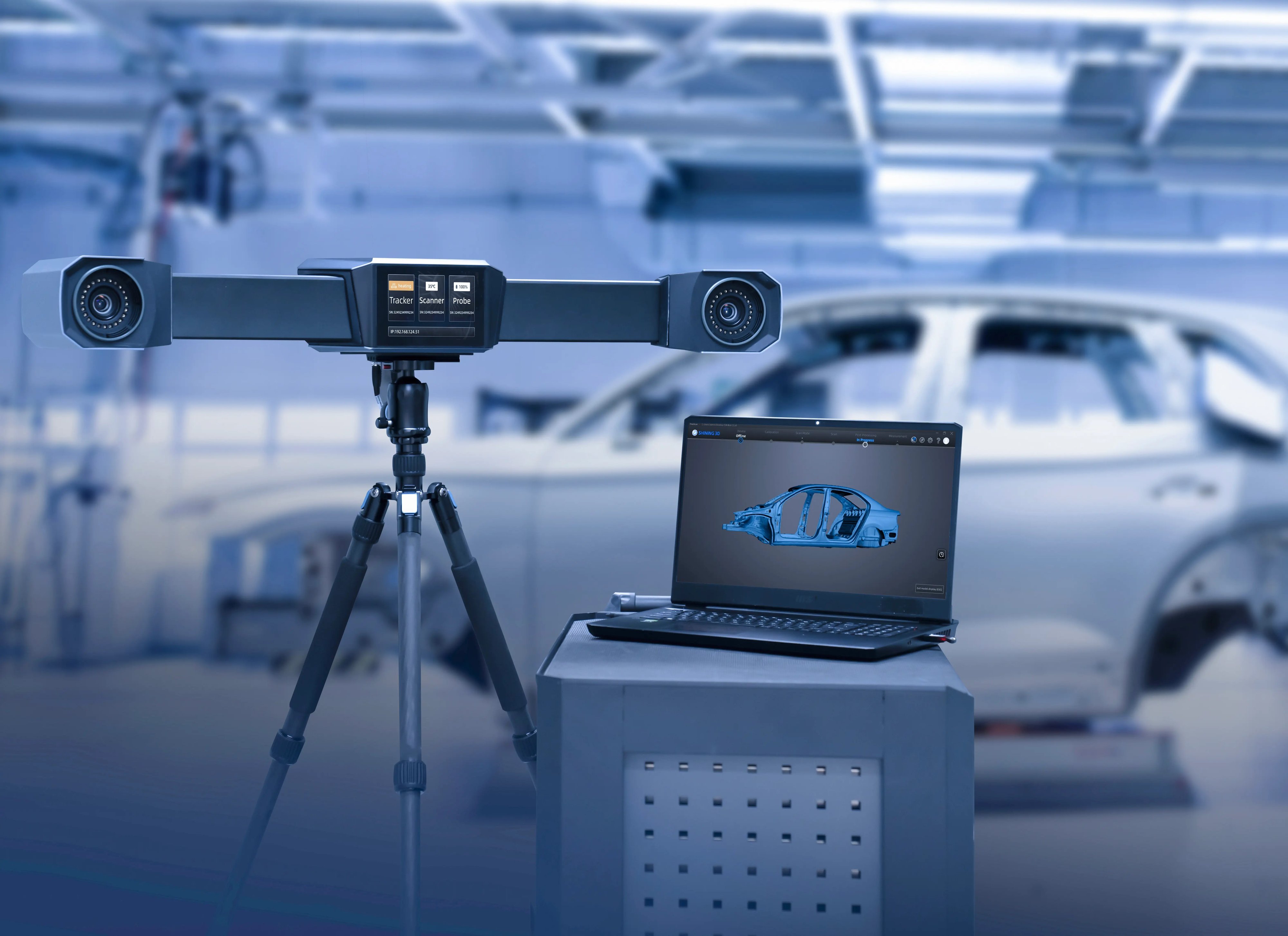

03 · OPERASYONEL DOĞRULUK
0.023mm metroloji sınıfı uzamsal hassasiyet
Yüksek Verimlilik, Kusursuz Tekrarlanabilirlik

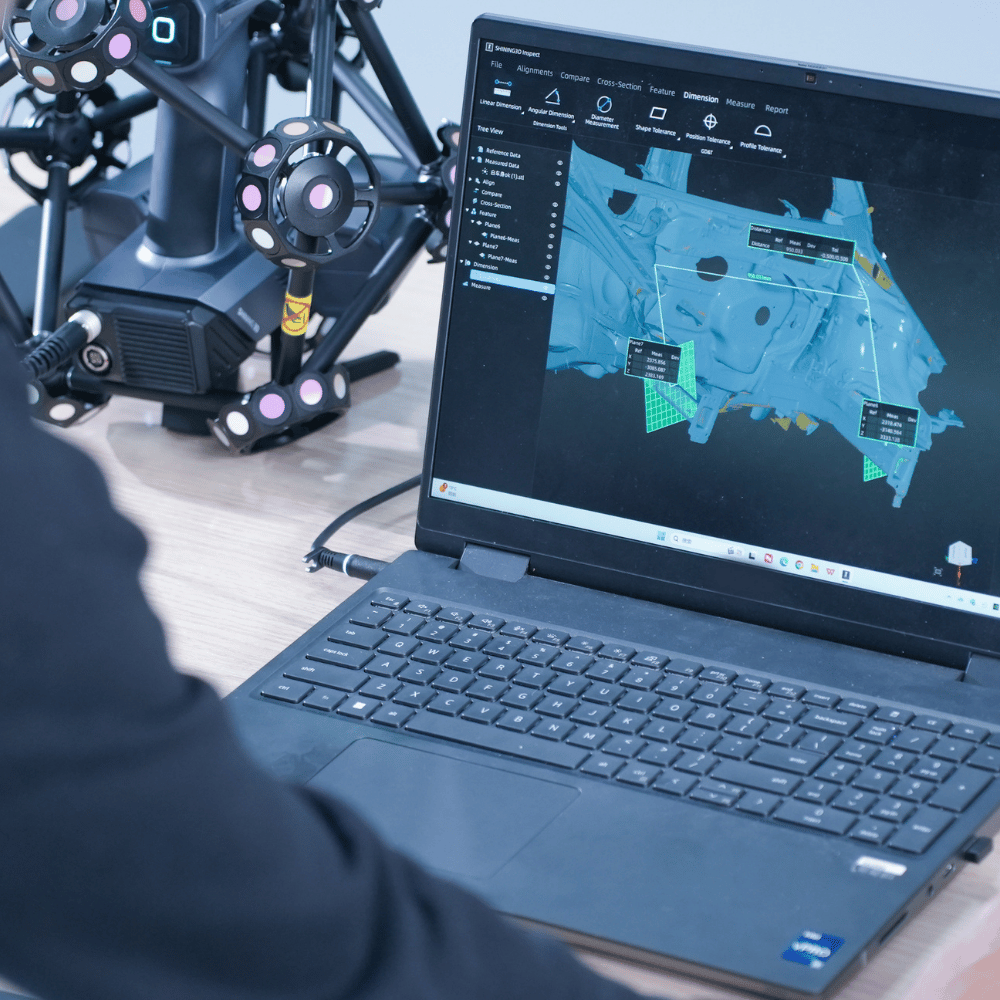

FreeScan Trak ProW, parça boyutu ve yüzey yansıtıcılığından bağımsız olarak kararlı bir metroloji deneyimi sunar. Geniş takip hacmi sayesinde büyük ölçekli parçaların geometrik doğrulamalarını, sapma haritalarını ve GD&T (Geometrik Ölçülendirme ve Toleranslandırma) raporlarını saniyeler içinde hazırlar.
Geniş Takip Hacmi
Optik takip kamerasının parça boyutuna göre sunduğu esnek ve geniş ölçüm penceresi.
Noktalar Arası Sıklık
Yüksek detay doğruluğu için 0.05 mm seviyesine kadar optimize edilebilen nokta bulutu çözünürlüğü.
Kurumsal Yazılım Uyumu
Geomagic Control X, PolyWorks ve Verisurf gibi popüler muayene yazılımlarıyla tam entegrasyon.
Ergonomik Tasarım
Operatörün uzun çalışma vardiyalarında bile yorulmadan hassas ölçüm yapmasını sağlayan dengeli el ünitesi.
04 · SEKTÖREL METROLOJİ ÇÖZÜMLERİ
Büyük Ölçekli Parçalarda Boyutsal Muayene ve Tasarım
Otomotiv İmalatı & Pres Kalıpları
Büyük kaporta panellerinin, şasilerin ve döküm kaynaklı kalıp yüzeylerinin nominal CAD datası ile karşılaştırmalı boyutsal raporlaması.
Havacılık, Uzay & Enerji
Türbin kanatları, gövde panelleri ve rüzgar enerjisi bileşenleri gibi büyük ölçekli ve yüksek toleranslı yapıların hassas kalite kontrolü.
Ağır Sanayi, Tren & Raylı Sistemler

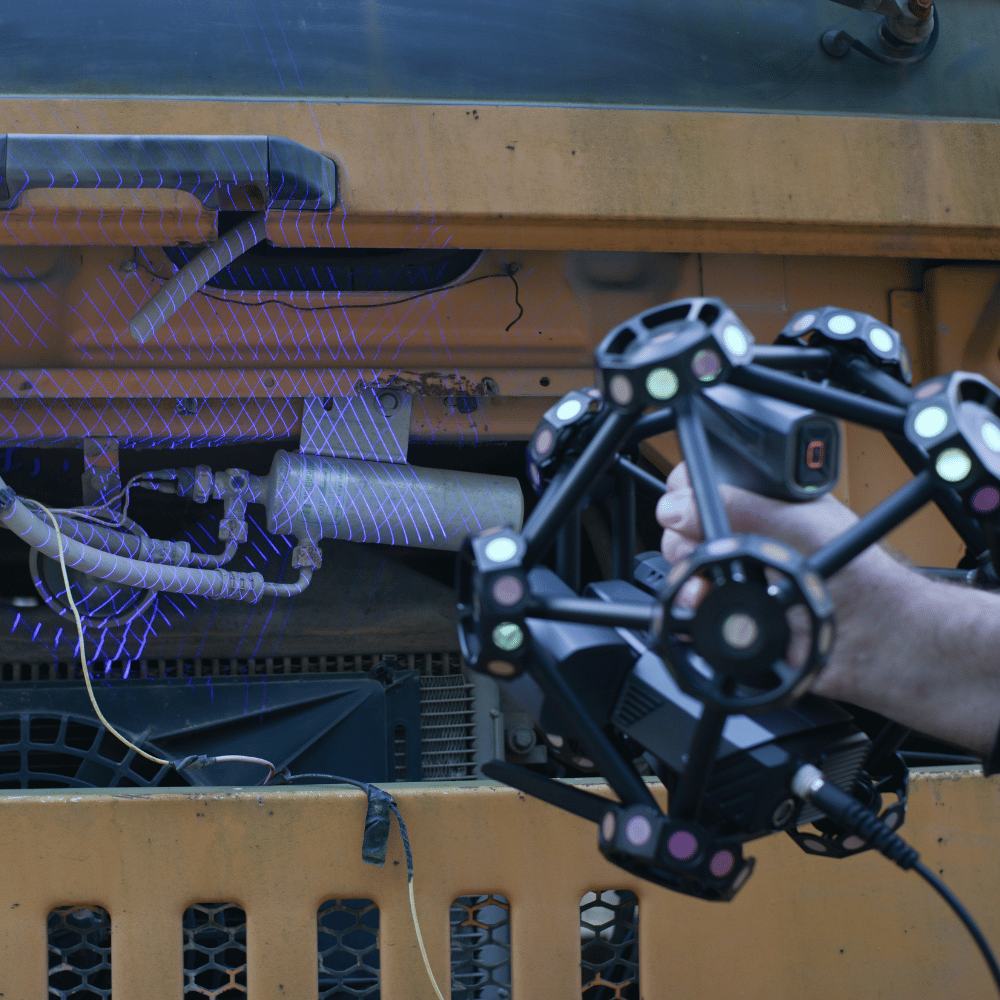

Lokomotif şasileri ve ağır iş makineleri parçalarının üretim hattı üzerinde, marker yapıştırmadan hızlıca doğrulanması adımları.
Tersine Mühendislik (CAD Modelleme)
Fiziksel parça aşınmalarının tespiti, kalıp modifikasyonları ve yedek parça üretimi için hatasız mesh verisi üretimi.
05 · TEKNİK ÖZELLİKLER
FreeScan Trak ProW Teknik Spesifikasyonları
Optik Sistem & Tarama Performansı
Çalışma TeknolojisiOptik Dinamik Takip / Mavi Lazer Izgara Sistemi
Baskı / Tarama Hassasiyeti0.023 mm'ye kadar (Metroloji Sınıfı)
Veri Yakalama Akış Hızı3,070,000 nokta / saniye
Lazer Çizgileri YapısıÇoklu çizgi modları, ince paralel hatlar ve tek lazer mimarisi
Yüzey Hazırlığı İhtiyacıSıfır (Yüzey marker veya matlaştırıcı sprey istemez)
Dinamik ReferanslamaEvet (Tracker sarsıntı ve parça konum hareketlerini anlık tolere eder)
Donanım, Boyut & Çıktı Entegrasyonu
Nokta Mesafesi (Point Distance)0.05 mm - 10 mm
Hizalama (Alignment) ModlarıOptik Takip LED Grupları / Geometrik Özellikler
Üretilen Çıktı FormatlarıSTL, OBJ, PLY, 3MF, ASC
Uyumlu Muayene YazılımlarıGeomagic Control X, PolyWorks, Verisurf vb.
Arayüz StandartlarıYüksek Hızlı Veri İletişim Protokolleri
Çalışma Ortamı UyumuAtölye ve Fabrika Tipi Ağır Endüstriyel Şartlar
06 · KUTU İÇERİĞİ
Eksiksiz Endüstriyel Dinamik Ölçüm Paket İçeriği

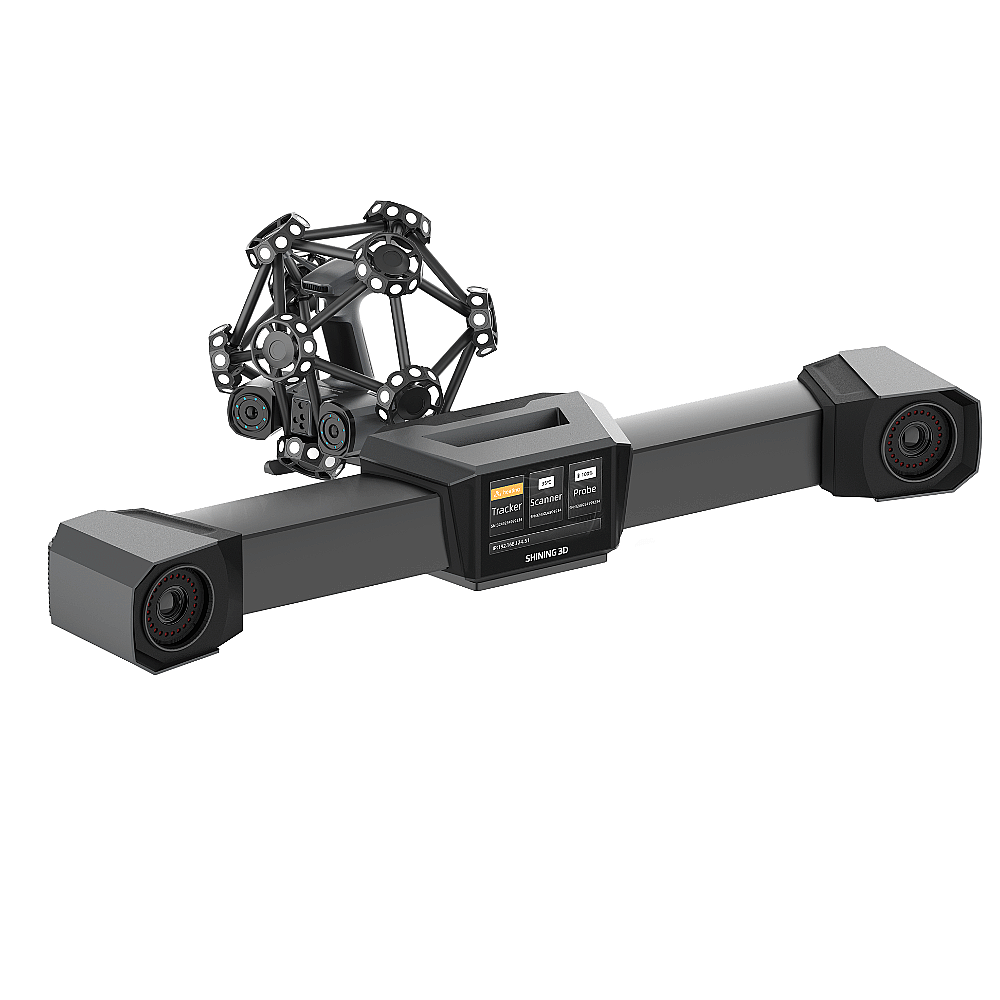

✓ Shining 3D FreeScan Trak Optik Takip Kamerası (Tracker) Ünitesi

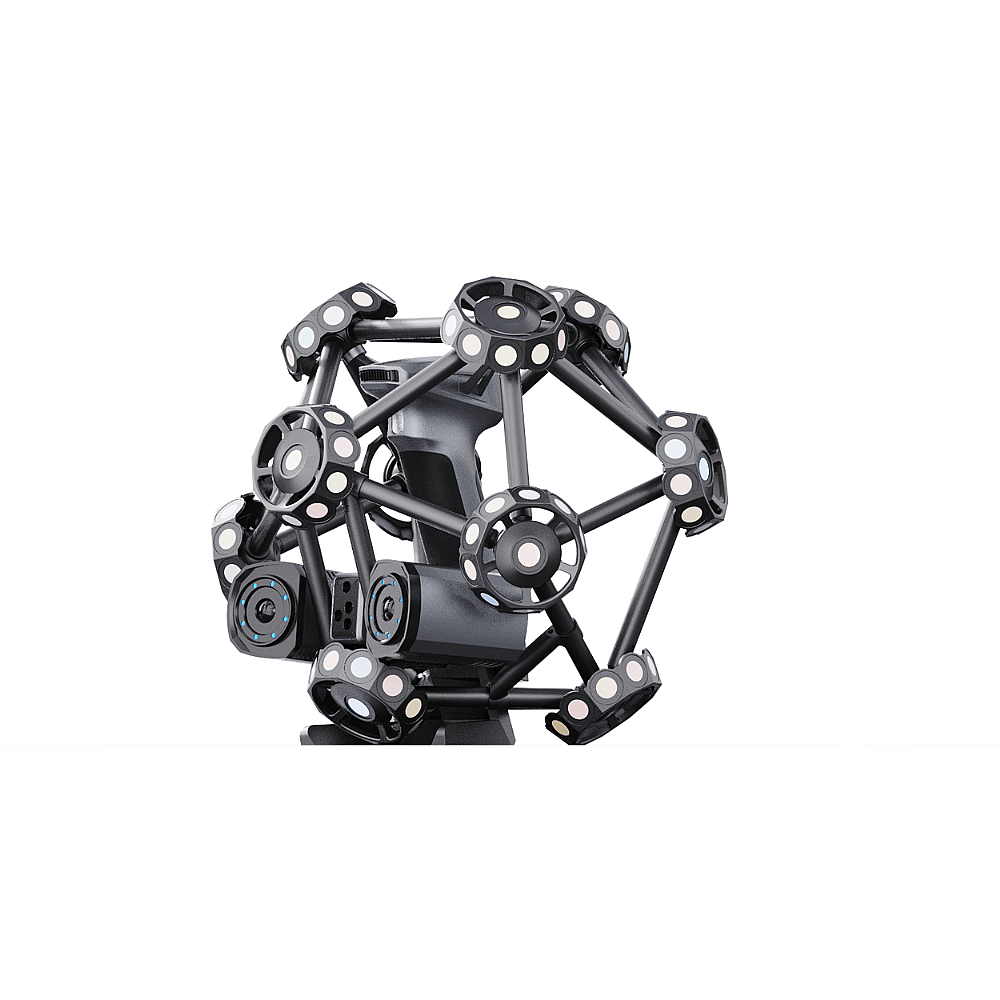

✓ Mavi Lazer Teknolojili El Tipi Tarayıcı Modülü
✓ Resmi Doğruluk Sertifikasyon Dökümanları ve Kalibrasyon Araçları
✓ Yüksek Kararlılıkta Veri Aktarım Kabloları ve Güç Ekipmanları
✓ EXScan Metroloji Yazılım Lisans Kartları
✓ Sistem Bileşenleri İçin Ağır Hizmet Tipi Koruyucu Taşıma Çantaları
07 · 3DÖRTGEN FARKI
Endüstriyel Sayısallaştırma Süreçlerinizde Tam Çözüm
2013'ten beri Türkiye'de ileri seviye 3D tarama, metroloji ve katmanlı imalat altyapıları kuran ekibimizle yatırımlarınızı güvenceye alıyoruz.
01
Resmi Distribütör Garantisi
Satın aldığınız tüm orijinal Shining 3D metroloji sistemleri Türkiye'de 2 yıl boyunca distribütör garantisi altındadır.
02
Uzman Uygulama Eğitimi
Kalite kontrol, boyutsal muayene raporlaması ve tersine mühendislik yazılımlarına özel ileri düzey mühendislik eğitimi.
03
Kesintisiz Yedek Sarf Tedariği
Endüstriyel ortamlara uygun referans ışık grupları, kablolar ve tripod aksesuarları stoklarımızda hazır.
04
İstanbul Merkezli Teknik Servis
Üretim hatlarınızın aksamaması ve periyodik kalibrasyon ihtiyaçlarınız için uzman mühendis kadromuzla hızlı teknik servis desteği.
08 · İLETİŞİM & RESMİ TEKLİF TALEBİ
Kalite Kontrol Süreçlerinizi Hızlandırın
FreeScan Trak ProW modelinin fabrikanızdaki kalite kontrol süreçlerine, parça muayene hacimlerinize veya tersine mühendislik projelerinize entegrasyonunu planlamak, showroom'umuzda canlı demo randevusu oluşturmak veya kurumsal teknik teklif almak adına uzmanlarımız hazır.
Kısıklı Mah. Alemdağ Cad. No:58 Üsküdar / İstanbul
Pzt–Cum 08:30–17:30 | Cmt 09:00–17:00
09 · SIKÇA SORULANLAR
FreeScan Trak ProW Altyapısı Hakkında Merak Edilenler
▸"Optik takip (Tracker)" mantığı geleneksel el tipi tarayıcılardan nasıl ayrılır?

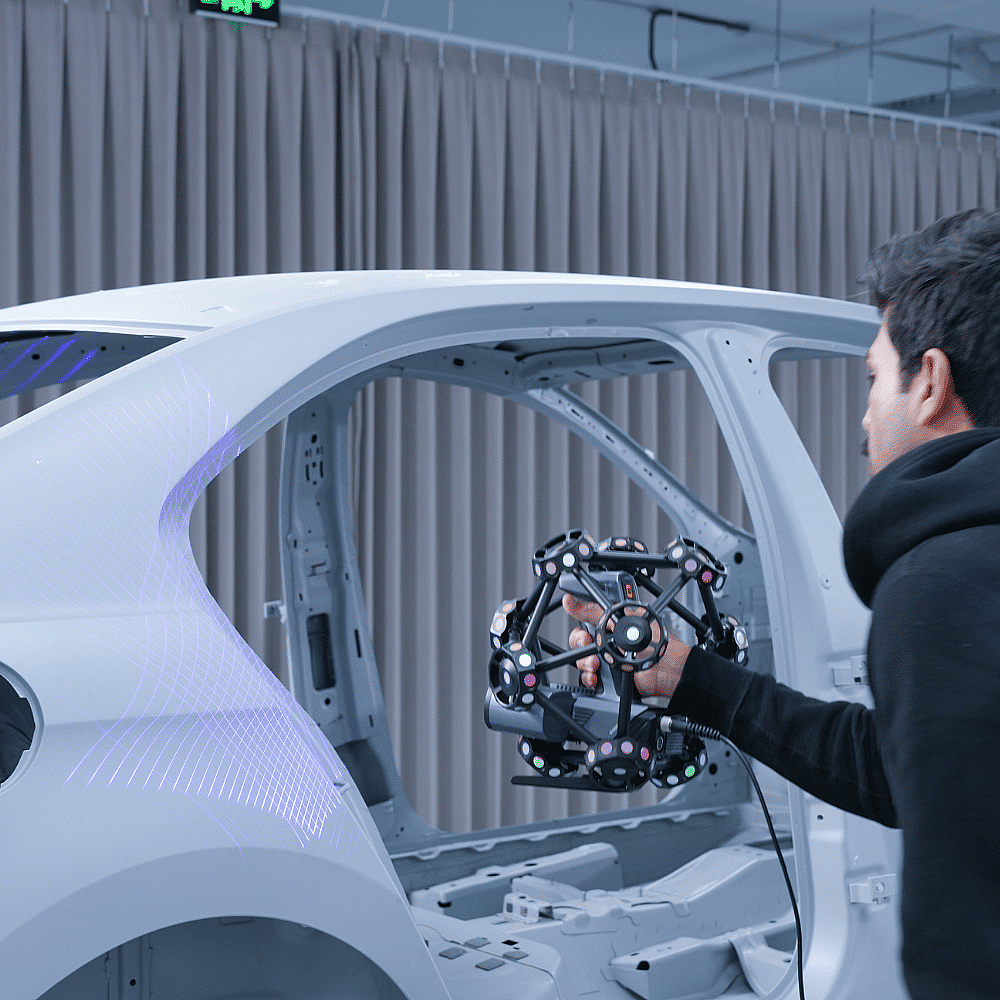

Geleneksel el tipi tarayıcılar, uzaydaki yerlerini belirlemek için tarayacakları parça üzerine yapışkan hedef noktalar (marker) yerleştirilmesini gerektirir. FreeScan Trak ProW sisteminde ise parça üzerine hiçbir şey yapıştırılmaz. Karşıya konumlandırılan Tracker ünitesi, tarayıcı üzerindeki entegre referans LED ışık gruplarını uzamsal olarak takip eder ve koordinat matrisini otonom olarak milisaniyeler içinde çıkarır.
▸Ölçüm esnasında parçanın veya takip kamerasının sarsılması ölçümü bozar mı?
Hayır, bozmaz. Sistem "Dinamik Referanslama (Dynamic Referencing)" altyapısına sahiptir. Tarama işlemi sürerken iş parçası yerinden oynatılsa, sarsılsa veya takip kamerasının (Tracker) açısı değiştirilse bile, sistem uzamsal matrisi anlık olarak yeniden hesaplar. Bu sayede fabrika ortamındaki zemin titreşimleri veya parça hareketleri ölçüm doğruluğunu kesinlikle etkilemez.
▸Karanlık, yansıtıcı metal veya siyah yüzeylerde matlaştırıcı sprey gerekir mi?
Hayır. FreeScan Trak ProW modelinde kullanılan gelişmiş dar bantlı mavi lazer teknolojisi, ışık emiliminin en yoğun olduğu mat siyah yüzeylerde ve ışık kırılmalarına yol açan parlak, krom veya yansıtıcı döküm yüzeylerde harici bir sprey kullanımına ihtiyaç duyulmadan doğrudan ve yüksek kararlılıkta veri toplar.
▸Sistem hangi uluslararası metroloji standartlarına ve belgelere sahiptir?
FreeScan Trak ProW sisteminin doğruluk değerleri, uluslararası metroloji dünyasınca kabul görmüş VDI/VDE 2634 Part 3 standartlarına göre test edilip onaylanmıştır. Cihazın kalibrasyon süreçleri, izlenebilir uzunluk artefaktları kullanılarak resmi akreditasyona sahip laboratuvar standartlarında doğrulanmaktadır.
