SHINING 3D · TAŞINABİLİR KABLOSUZ KOORDİNAT ÖLÇÜM (CMM) PROB SİSTEMİ

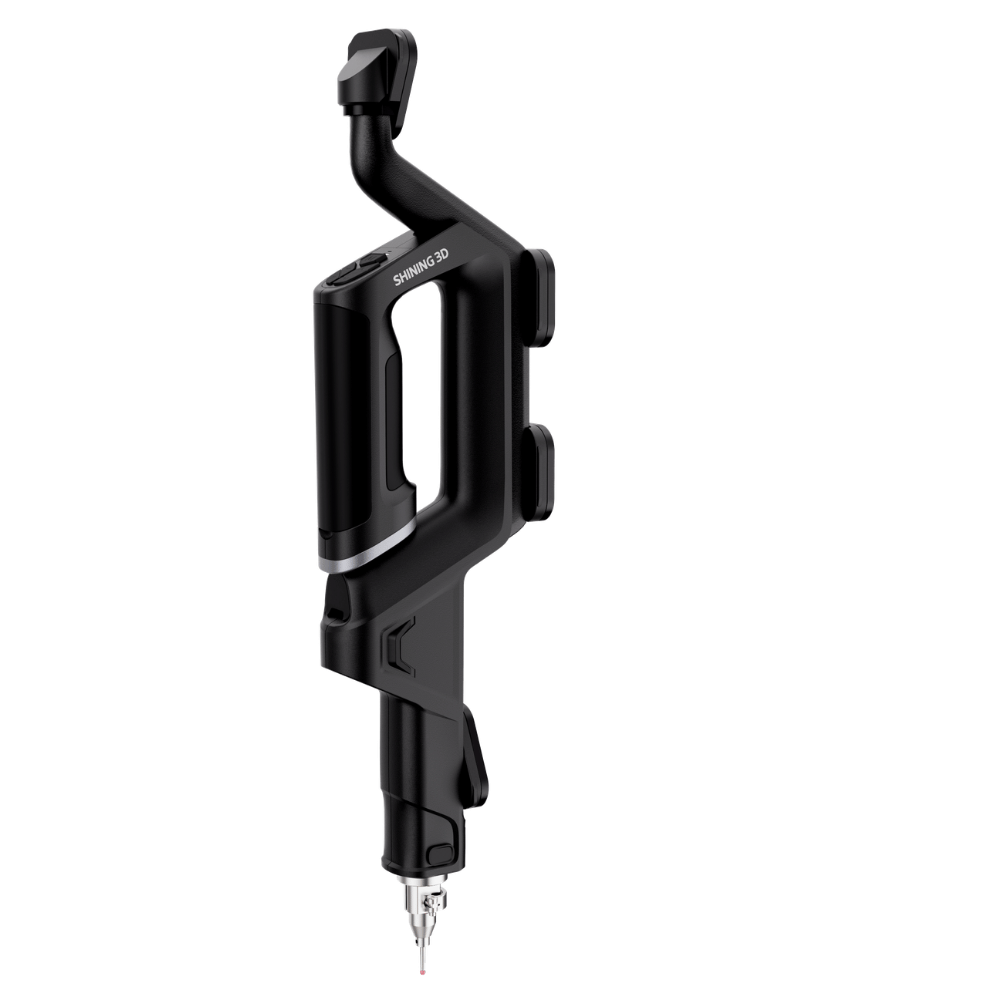

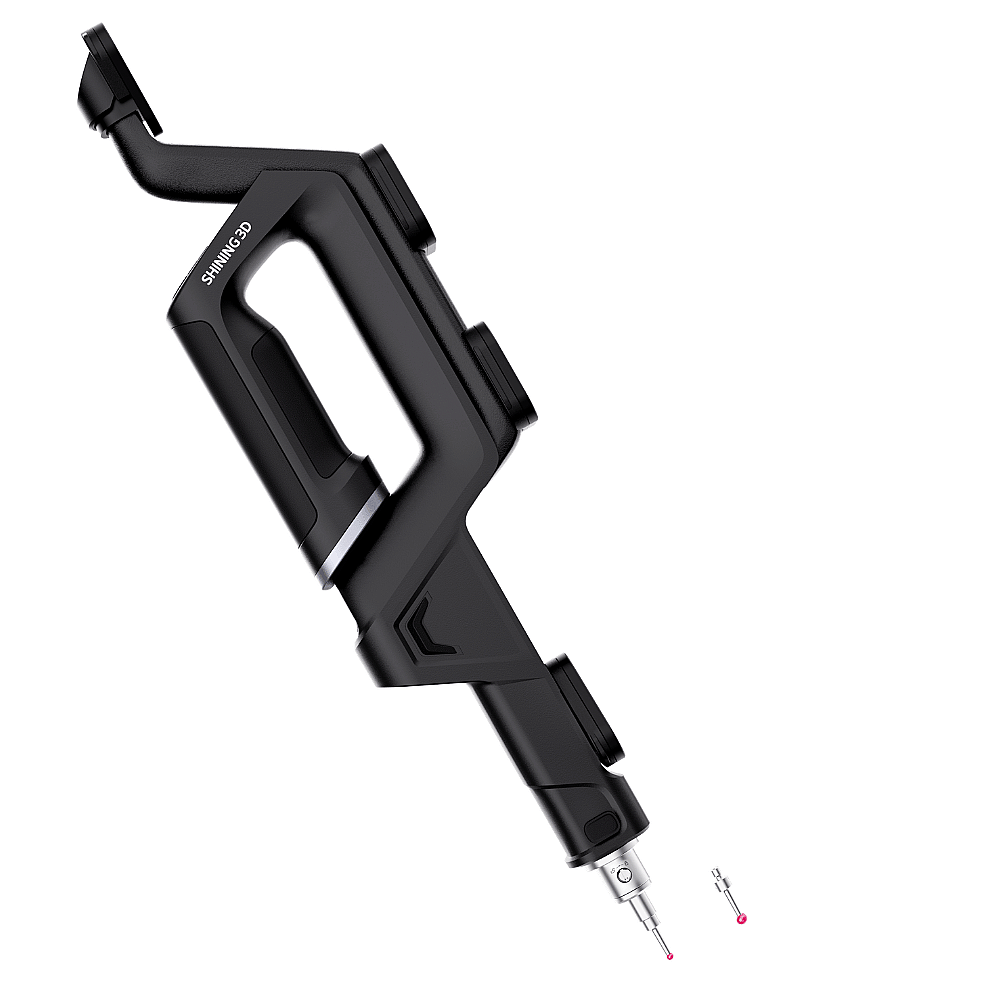

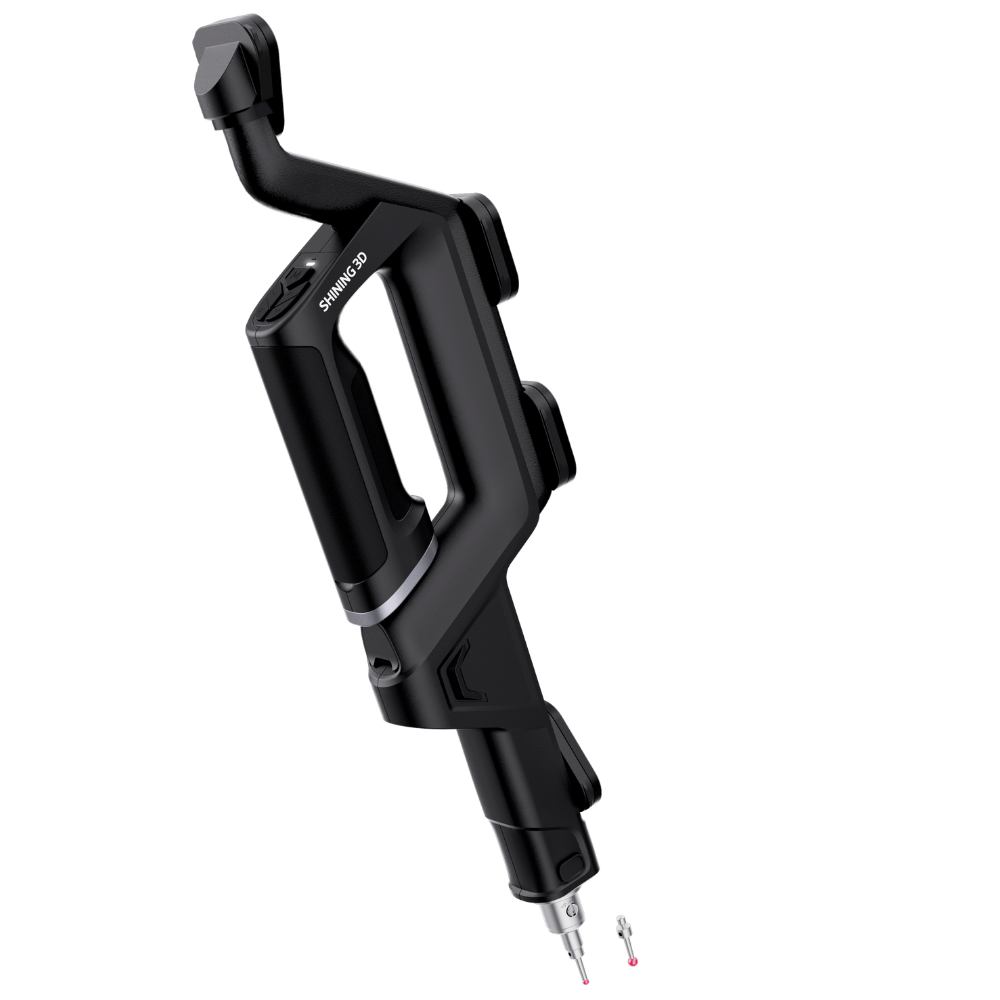

FreeProbe 2 Pro
Optik 3D takipli tarama sistemlerinin mükemmel tamamlayıcısı. Lazer tarayıcıların ulaşamadığı derin delikler, saklı geometriler ve referans düzlemleri 0.025 mm tek nokta dokunma hassasiyeti ile ölçün.
0.025 mm
Tek Nokta Ölçüm Hassasiyeti
Kablosuz
Bluetooth Veri İletim Altyapısı
Optik
Tracker Dinamik Takip Entegrasyonu
Esnek
Farklı Prob Ucu Çap Seçenekleri
3dörtgen Güvencesiyle·Hızlı Kargo & Uzman Teknik Servis Desteği·Fiziksel CMM Sistemlerine Mobil Alternatif
Shining 3D FreeProbe 2 Pro, büyük ölçekli ve karmaşık endüstriyel parçaların kalite kontrol süreçlerinde, lazer 3D tarama verilerini fiziksel dokunma (probing) parametreleriyle taçlandırmak üzere tasarlanmış ileri seviye bir kablosuz taşınabilir CMM probudur. Optik takip kamerası (Tracker) ile tam entegre çalışan cihaz, parça üzerindeki silindir merkezlerini, derin kör delik diplerini, gizli cepleri ve referans düzlem koordinatlarını 0.025 mm'ye varan tek nokta doğruluğuyla milisaniyeler içinde yakalar. Hafif yapısı, uzun pil ömrü ve ergonomik tetik mekanizması sayesinde geleneksel sabit CMM cihazlarının ulaşamadığı üretim sahalarında ve zorlu montaj hatlarında üstün bir mobil muayene esnekliği sunar.
TANITIM VİDEOSU
FreeProbe 2 Pro Dokunarak Ölçüm Esnekliğini Keşfedin
01 · GENEL BAKIŞ
Lazer Işığının Ulaşamadığı Kör Noktalarda Tam Geometrik Kontrol
FreeProbe 2 Pro, tarama ve mekanik dokunma özelliklerini bir araya getirerek hibrit bir kalite kontrol iş akışı sunar.
01
Gizli Geometriler İçin Kesin Çözüm
Optik tarayıcıların görüş açısı dışında kalan derin yuvalar, iç delik çeperleri ve dar kanallarda fiziksel dokunma yöntemiyle hatasız veri toplar.
02
Tracker ile Dinamik Optik Konumlandırma

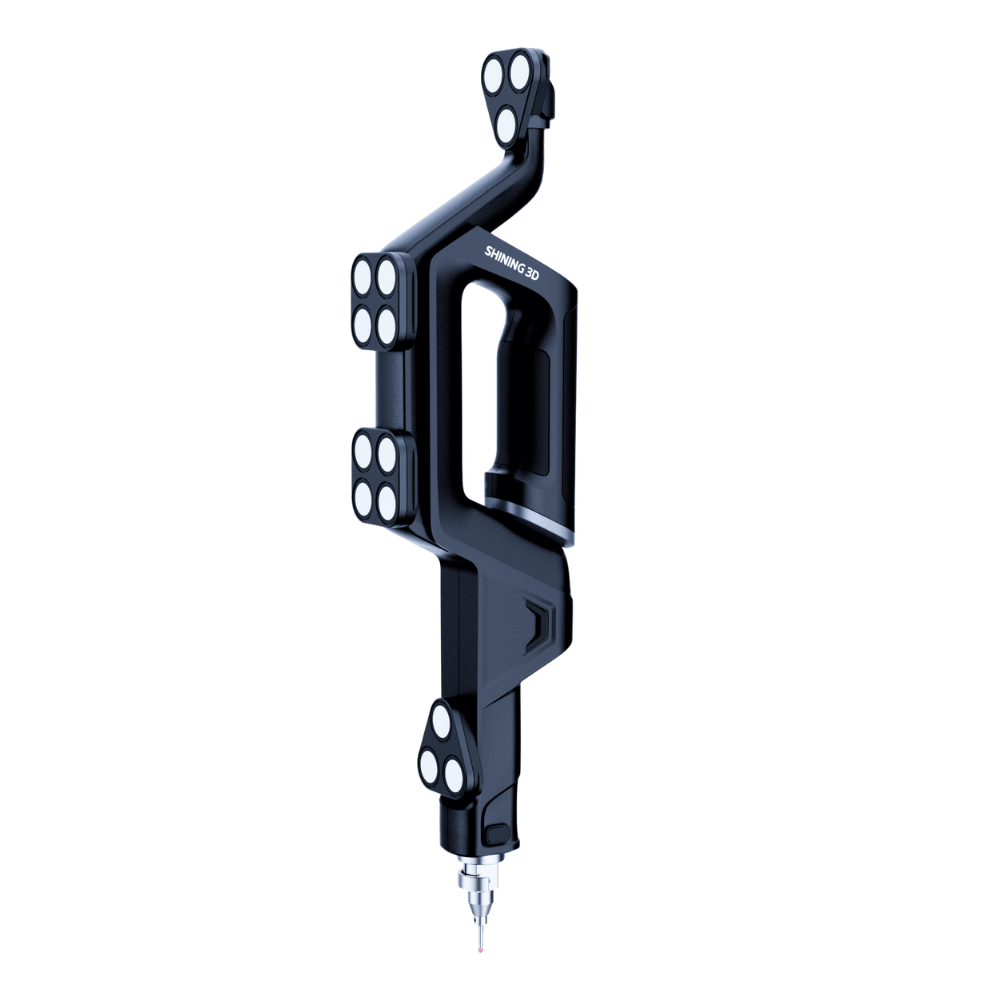

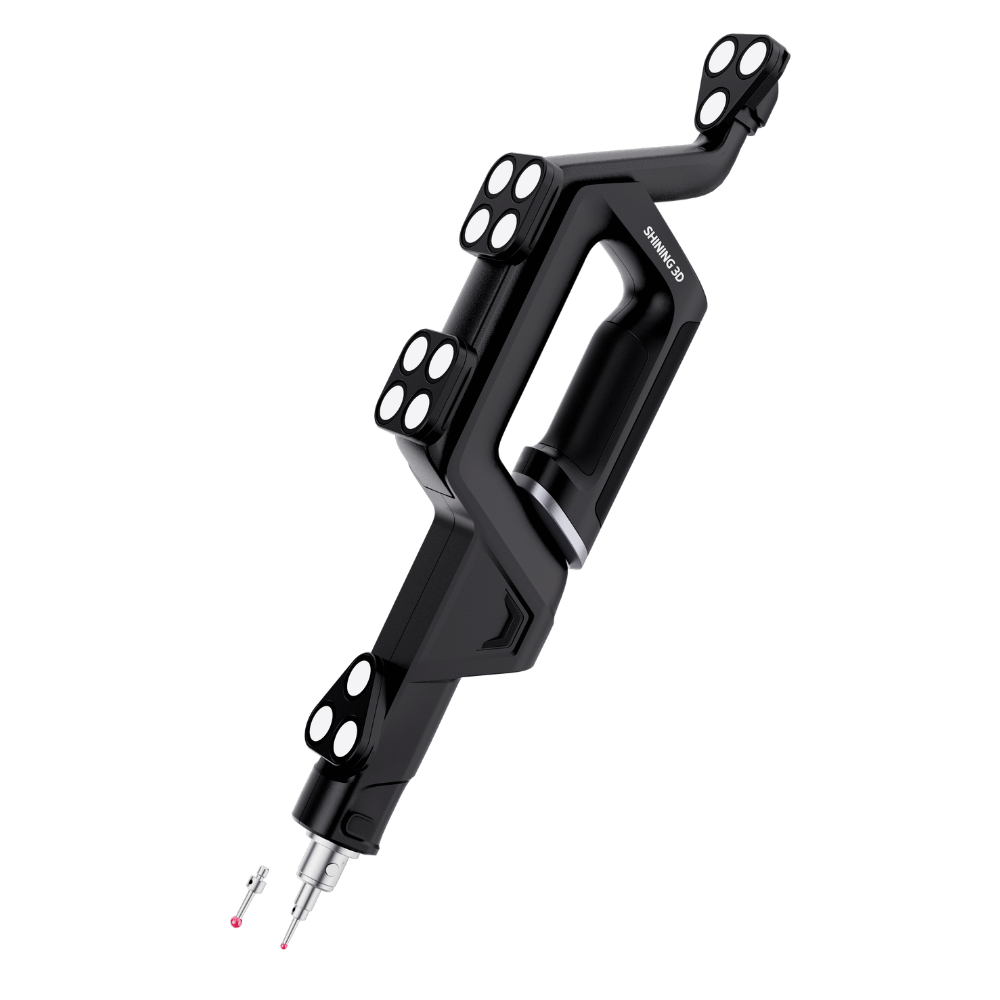

Prob üzerindeki özel referans odak noktaları, uzamsal takip kamerası tarafından kesintisiz izlenir; parça sarsılsa dahi ölçüm koordinatı kaybolmaz.
03
Tamamen Kablosuz Hareket Özgürlüğü
Dahili Bluetooth modülü ve pilli altyapısı sayesinde herhangi bir kablo kısıtlaması olmadan devasa yapıların etrafında serbestçe ölçüm yapmanızı sağlar.
04
Hızlı GD&T Raporlama Altyapısı
Yakalanan tek nokta dokunma koordinatları, nominal CAD datası üzerine düzlem, silindir, küre ve koni gibi geometrik elemanlar olarak anlık işlenir.
02 · DONANIM TEKNOLOJİSİ
Değiştirilebilir Rubis Prob Uçları ve Ergonomik Tasarım

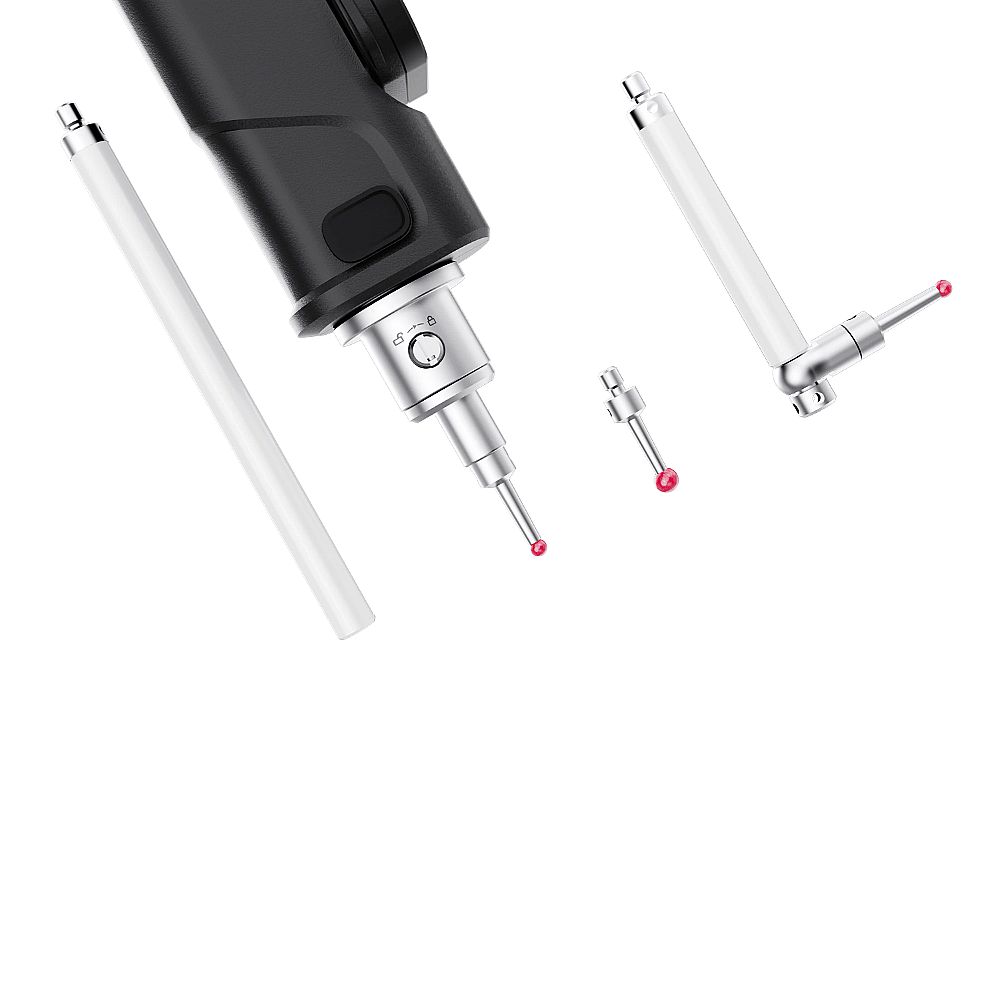

Çeşitli Çaplarda Sektörel Prob Uçları
Farklı delik derinlikleri ve geometrilere uyum sağlamak adına, farklı uzunluk ve küre çaplarına sahip rubis/tungsten prob uçları kolayca entegre edilir.

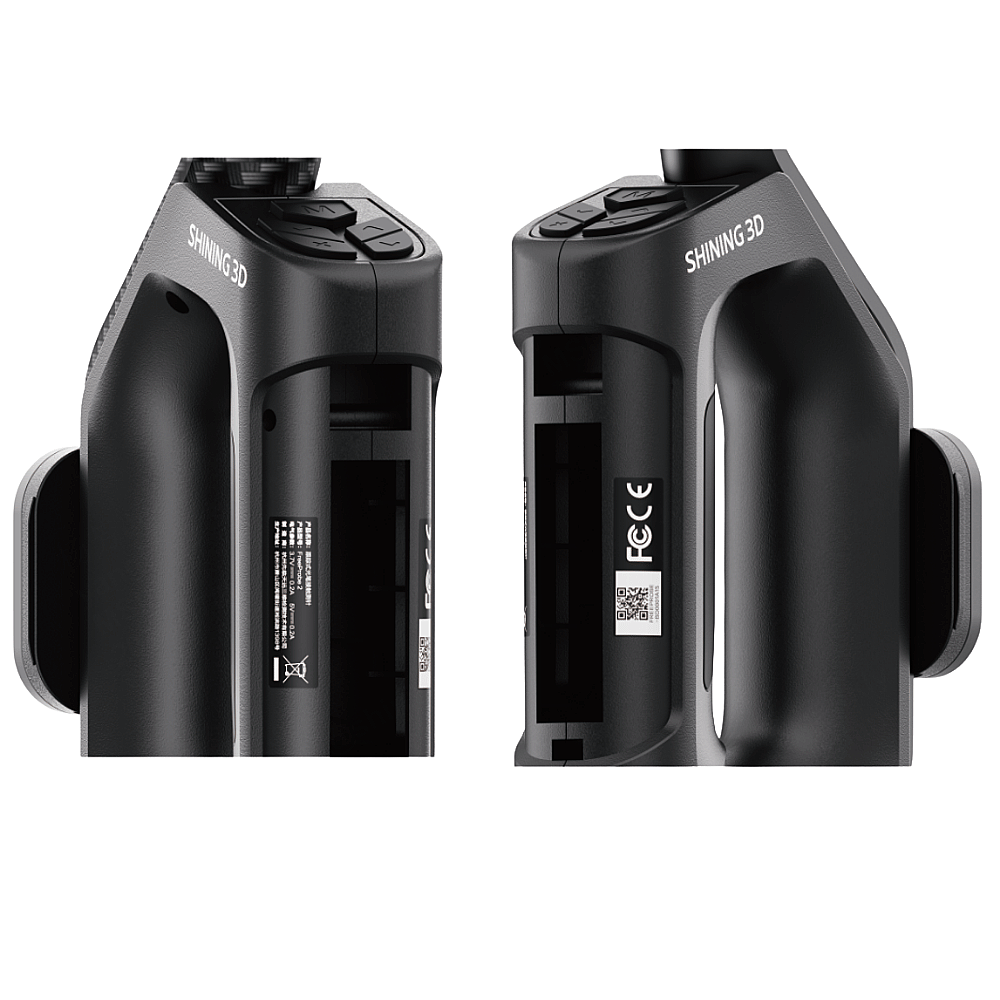

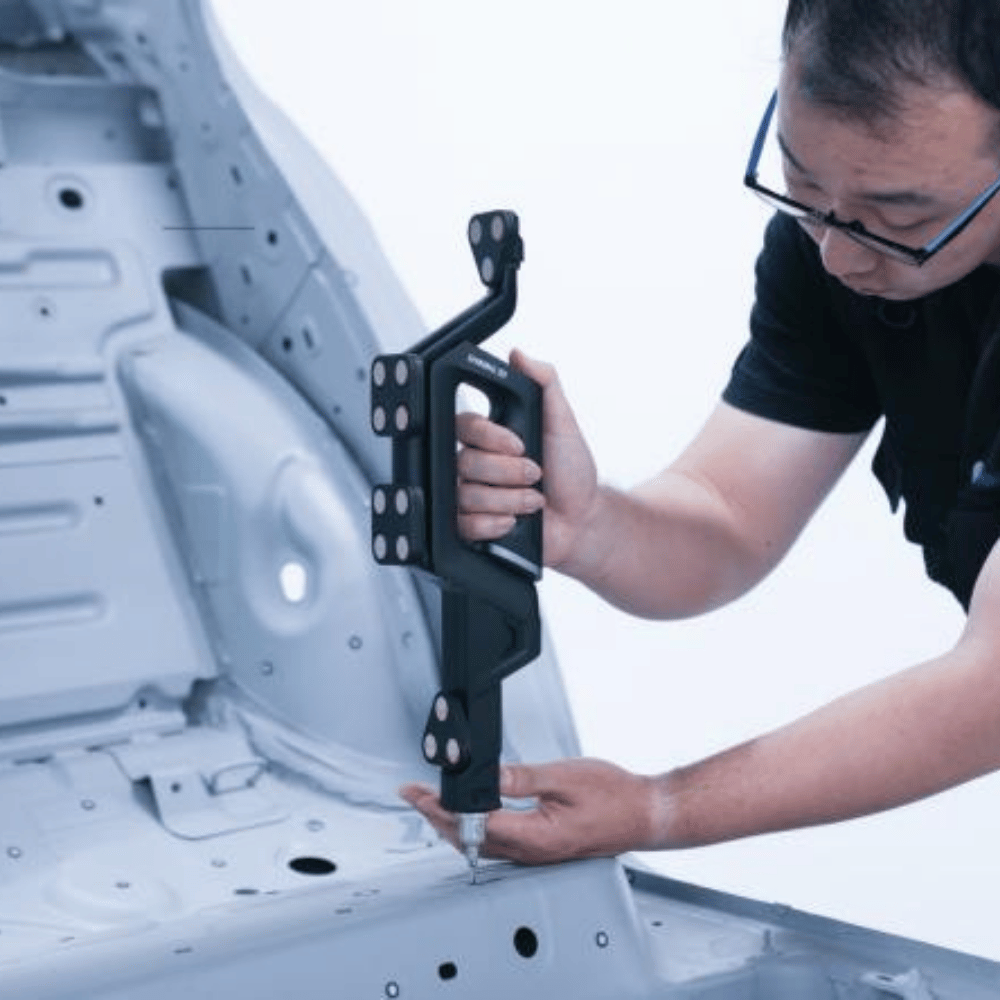

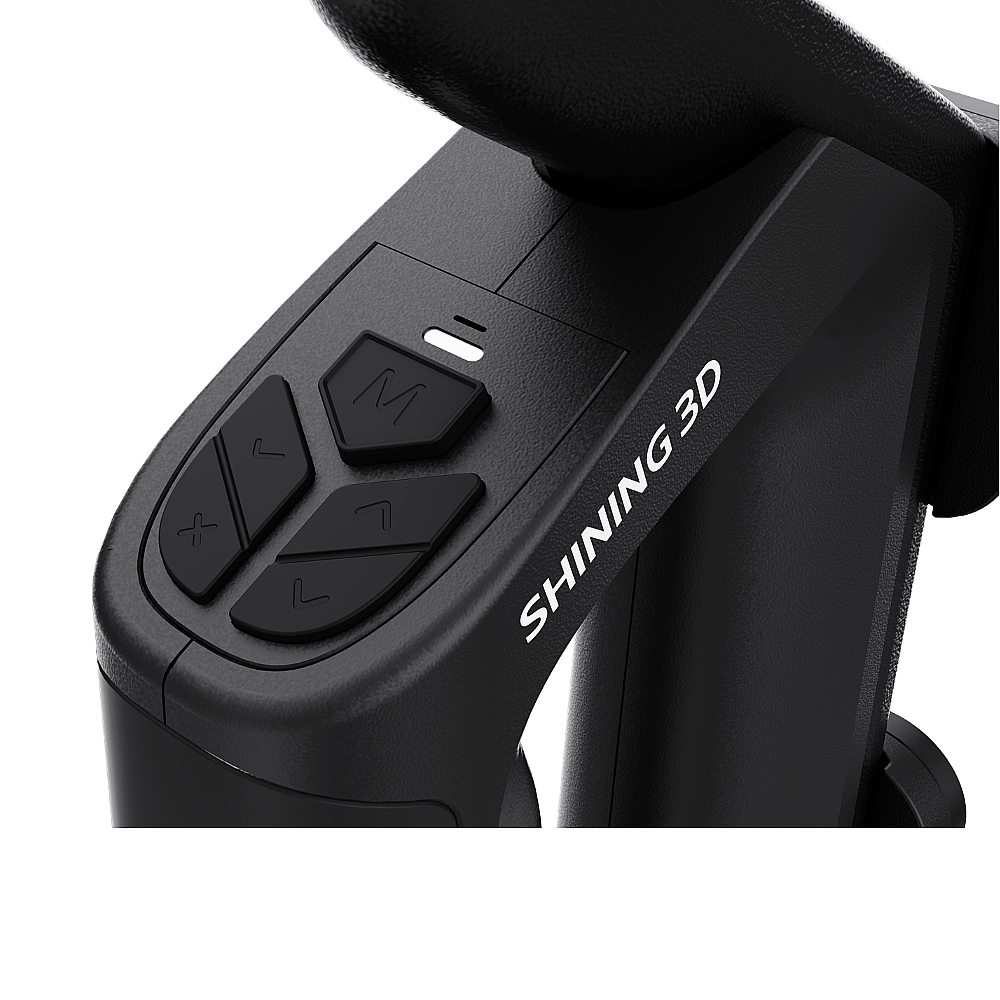

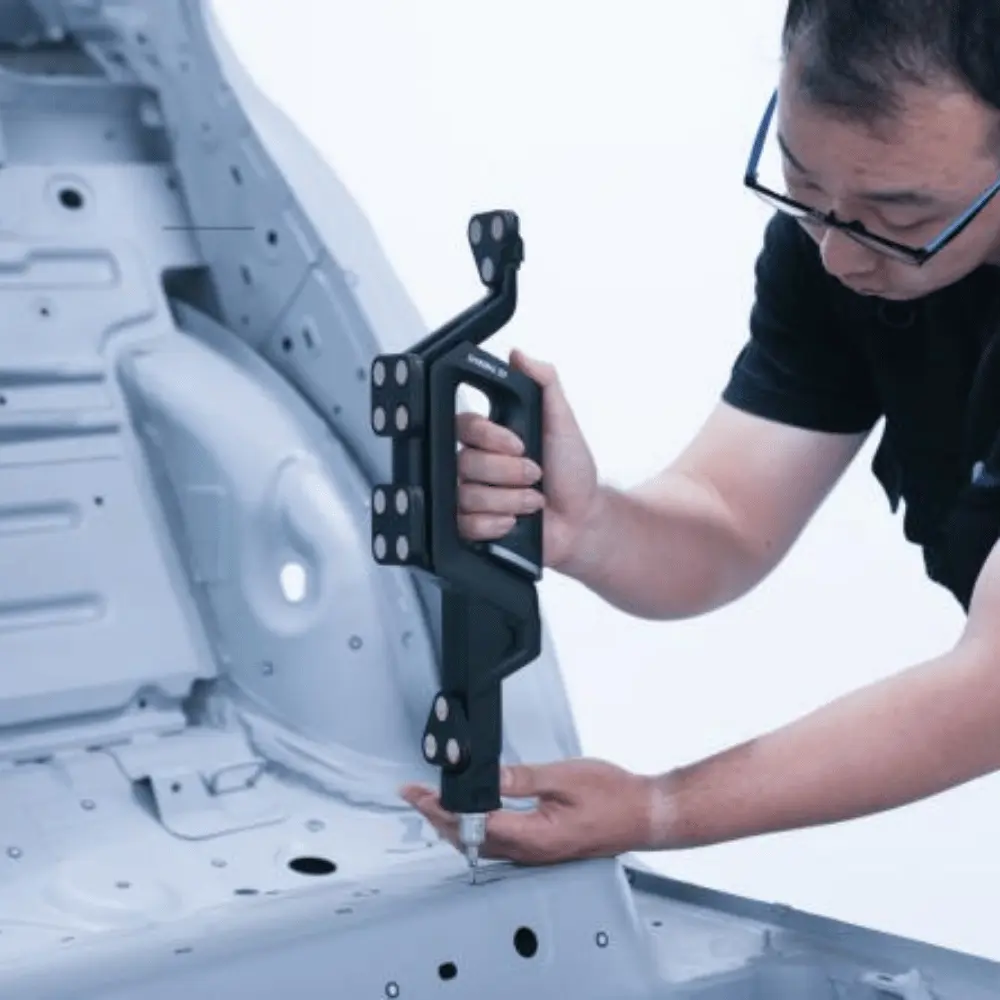

Hafif ve Dengeli Tetik Mekanizması
Uzun süreli parça muayenelerinde operatörün el ve bilek yorgunluğunu en aza indiren, ağırlığı optimize edilmiş dengeli gövde mimarisi sunar.
0.025 mm Tek Nokta Doğruluğu · Gerçek Zamanlı Koordinat Senkronizasyonu · Aşınmaya Dayanıklı Rubis Malzeme Yapısı
03 · OPERASYONEL HASSASİYET
0.025mm uzamsal tek nokta tekrarlanabilir doğruluk payı

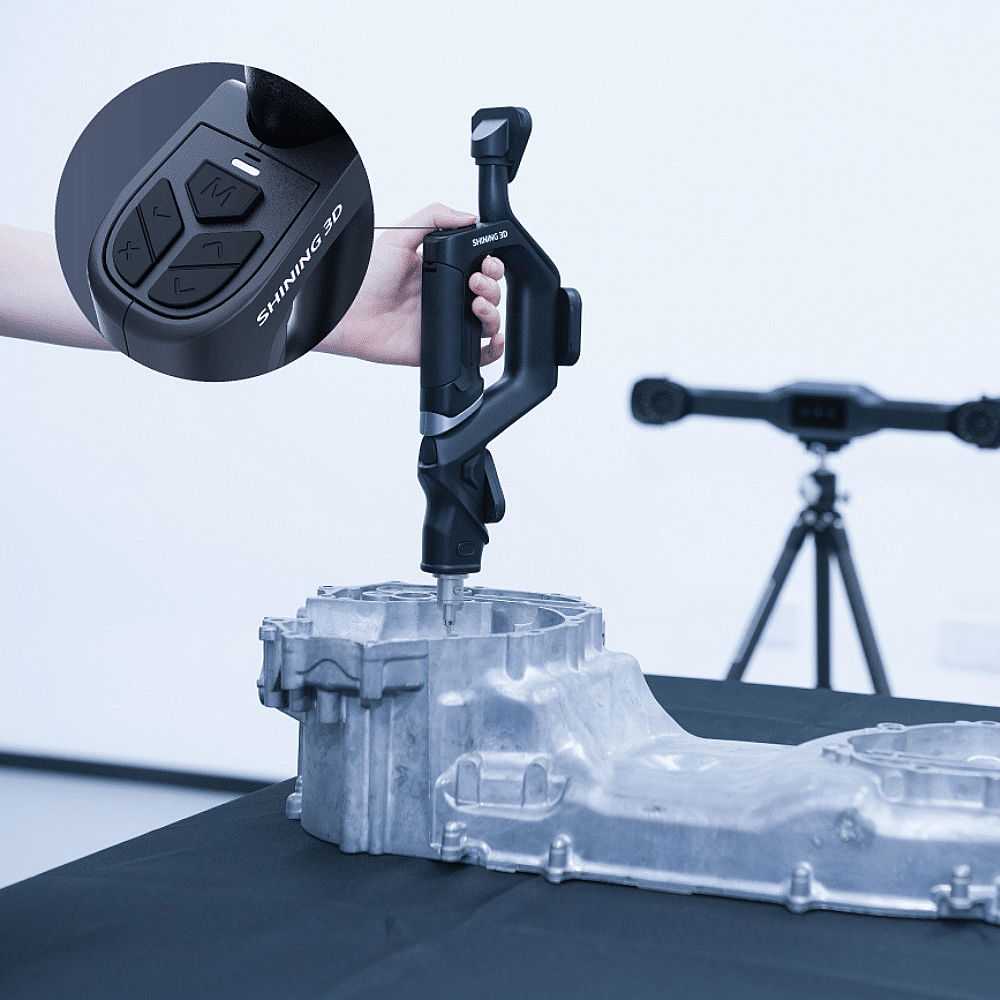

Lazer Tarama ve Fiziksel Kontak Verilerinin Güçlü Kombinasyonu
FreeProbe 2 Pro, parça yüzey formunu lazerle hızla tararken; civata delikleri, kama yuvaları veya montaj düzlemleri gibi kritik referans bölgelerini dokunarak ölçme imkanı tanır. Bu hibrit iş akışı, havacılık parçalarından karmaşık döküm gövdelere kadar uzanan geniş bir yelpazede fire oranlarını düşürür ve tam boyutsal denetim sağlar.
Yüksek Kararlı Takip
Tracker ünitesinin geniş çalışma hacmi içerisinde kesintisiz ve kararlı uzamsal algılama döngüsü.
Hızlı Veri Çakıştırma
Dokunarak alınan noktalarla lazer nokta bulutu verilerinin aynı yazılım arayüzünde otonom birleşmesi.
Zengin Muayene Yazılım Uyumu
Geomagic Control X, PolyWorks ve Verisurf gibi popüler endüstriyel analiz yazılımlarıyla tam entegrasyon.
Saha Şartlarına Dayanıklılık
Atölye tabanındaki sıcaklık değişimlerine ve titreşimlere karşı dirençli optimize mekanik altyapı.
04 · ENDÜSTRİYEL UYGULAMA ALANLARI
Üretim Sahasında Taşınabilir ve Esnek Koordinat Muayenesi

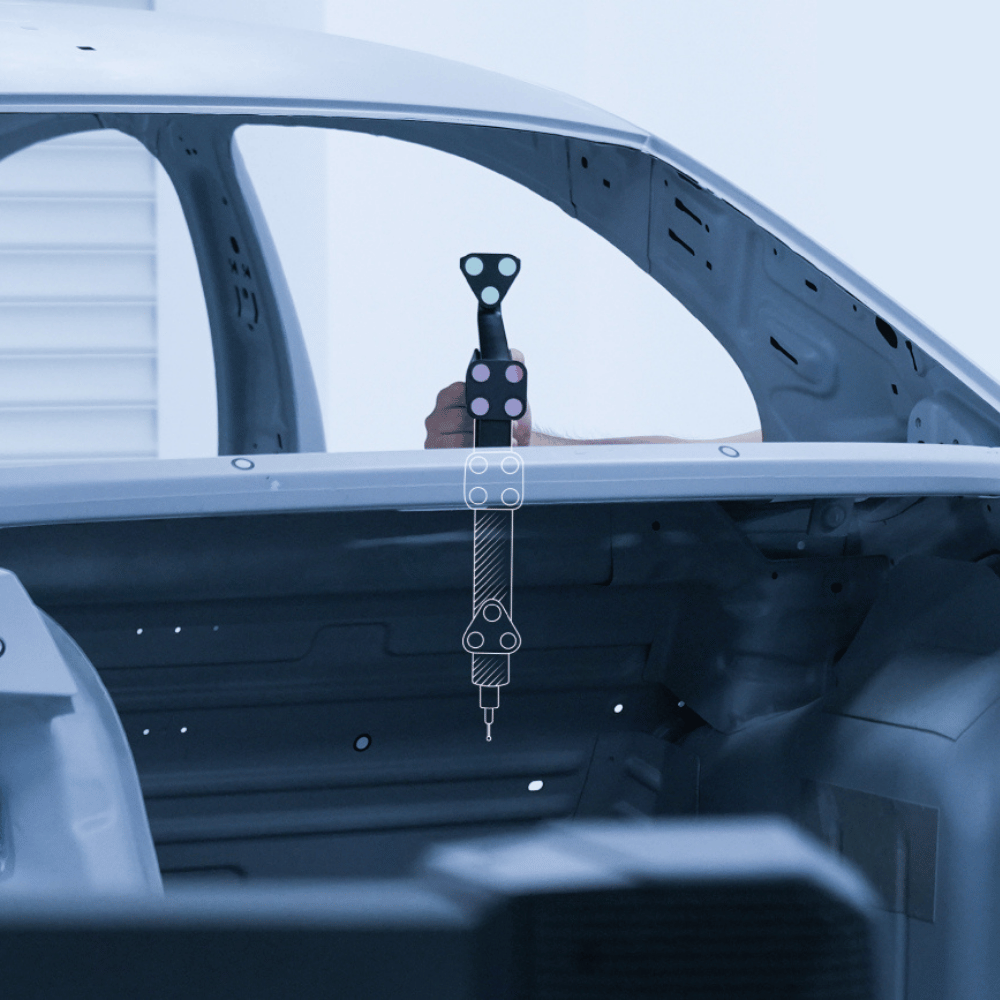

Derin Delik ve Kama Yuvası Ölçümü
Lazer ışığının yansıma yapamadığı dar silindir içleri, pürüzsüz kama kanalları ve bağlantı deliklerinin merkez koordinat tespiti.
Referans Düzlem Doğrulamaları
Parçaların montaj hatlarına oturacağı basamakların, flanş yüzeylerinin ve datum noktalarının dokunarak mikron hassasiyetinde ölçülmesi.
Büyük Montaj ve Jig Kalibrasyonu
Otomotiv ve havacılık fikstürlerinin, kaynak jiglerinin yerinde boyutsal kontrolü ve periyodik hizalama doğrulamaları.
Nominal CAD Karşılaştırması
Dokunulan kritik noktaların CAD datası üzerindeki geometrik toleranslar (GD&T) ile gerçek zamanlı sapma analizi.
05 · TEKNİK ÖZELLİKLER
FreeProbe 2 Pro Teknik Spesifikasyonları
Performans & Hassasiyet
Ürün ModeliFreeProbe 2 Pro
Çalışma PrensibiTracker Sensör Takipli Optik Prob Sistemi
Tek Nokta Doğruluğu (Hassasiyet)0.025 mm
Bağlantı ve Veri İletişimiDahili Bluetooth (Tamamen Kablosuz)
Prob Ucu MalzemesiEndüstriyel Rubis (Aşınmaya Karşı Dirençli)

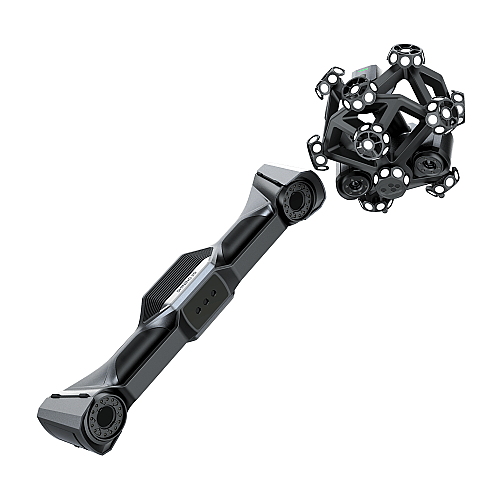

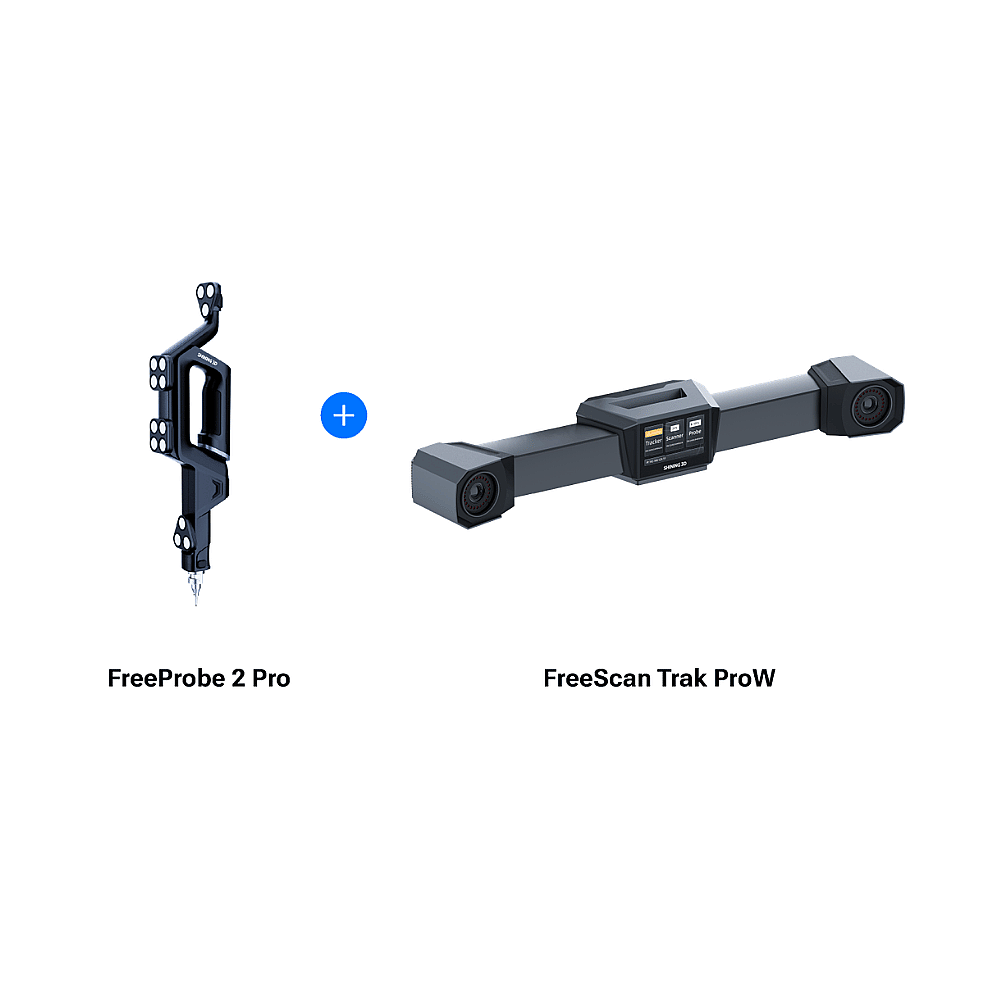

Uyumlu Ana SistemlerFreeScan Trak / Optik Tracker Serisi
Entegrasyon & Standartlar
Uyumlu Muayene YazılımlarıGeomagic Control X, PolyWorks, Verisurf vb.
Geometrik Eleman ÖlçümüDüzlem, Silindir, Küre, Koni, Nokta, Çizgi
Gövde YapısıErgonomik Dengeli Şasi (Tetik Mekanizmalı)
Çalışma Ortamı ToleransıAtölye ve Fabrika Tipi Endüstriyel Koşullar
Doğruluk StandartıUluslararası İzlenebilir Metroloji Sertifikalı
Kalibrasyon DöngüsüYazılım Üzerinden Adım Adım Hızlı Doğrulama
06 · KUTU İÇERİĞİ
Eksiksiz Taşınabilir CMM Prob Paket İçeriği
✓ FreeProbe 2 Pro Kablosuz Prob Ana Gövdesi
✓ Çeşitli Uzunluk ve Çaplarda Standart Rubis Stylus Prob Uçları
✓ Prob Doğrulama ve Hızlı Kalibrasyon Artefakt Aparatı
✓ Dahili Kablosuz Bluetooth Alıcı Modülleri
✓ Uzun Ömürlü Batarya Seti ve Şarj Ekipmanları
✓ Cihaz Bileşenleri İçin Güvenli Endüstriyel Koruma ve Taşıma Çantası
07 · 3DÖRTGEN FARKI
2013'ten beri Türkiye'de ileri seviye 3D tarama, metroloji ve tersine mühendislik altyapıları kuran uzman ekibimizle yatırımlarınızı güvenceye alıyoruz.
01
Resmi Distribütör Garantisi
Satın aldığınız tüm orijinal Shining 3D metroloji bileşenleri Türkiye'de 2 yıl boyunca distribütör ve teknik servis garantisi altındadır.
02
Uzman Uygulama Eğitimi
Prob kalibrasyonu, geometrik eleman ölçüm stratejileri ve nominal CAD çakıştırma konularında personele özel mühendislik eğitimi.
03
Kesintisiz Yedek Sarf Tedariği
Farklı geometrik senaryolarınıza uygun orijinal rubis prob uçları (stylus), uzatma çubukları ve bağlantı elemanları stoklarımızda hazır.
04
İstanbul Merkezli Teknik Servis
Kalite kontrol süreçlerinizin aksamaması adına uzman mühendis kadromuzla hızlı teknik servis, uzaktan tanı ve doğrulanmış destek.
08 · İLETİŞİM & RESMİ TEKLİF TALEBİ
Kalite Kontrol Süreçlerinizi Eksiksiz Yönetin
FreeProbe 2 Pro modelinin tesisinizdeki lazer tarama süreçlerine entegrasyonunu planlamak, showroom'umuzda canlı demo randevusu oluşturmak veya kurumsal teknik teklif almak adına uzmanlarımız hazır.
Kısıklı Mah. Alemdağ Cad. No:58 Üsküdar / İstanbul
Pzt–Cum 08:30–17:30 | Cmt 09:00–17:00
09 · SIKÇA SORULANLAR
FreeProbe 2 Pro Sistemi Hakkında Merak Edilenler
▸Bir 3D tarayıcı varken harici bir fiziksel proba (FreeProbe) neden ihtiyaç duyulur?
Lazer 3D tarayıcılar optik görüş esasına göre çalışır; yani kameranın fiziksel olarak göremediği çok derin dar delik içlerini, kama yuvalarının taban noktalarını veya iç içe geçmiş saklı geometrileri tam olarak sayısallaştıramazlar. FreeProbe 2 Pro, bu tarz kör noktalara fiziksel olarak dokunarak (probing) koordinat toplar; böylece lazer verisiyle mekanik temas verisini kusursuz birleştirerek %100 eksiksiz bir muayene raporu sunar.
▸Prob ucunda neden rubis (safir varyantı) malzeme tercih edilmektedir?
Endüstriyel rubis (safir), elmastan sonra bilinen en sert ve aşınmaya karşı en dirençli malzemelerden biridir. Ölçüm esnasında metal parçalara sürekli temas eden prob ucunun mikro seviyede dahi aşınmaması, küresel formunu koruması uzamsal tek nokta doğruluğunun ($0.025 mm$) zaman içinde sapma göstermemesi açısından kritik önem taşır.
▸Ölçüm esnasında iş parçasının yerinden oynaması alınan noktaları bozar mı?
Hayır, etkilemez. Prob, bağlı olduğu FreeScan Trak / Tracker optik takip sistemiyle gerçek zamanlı koordinat senkronizasyonuna sahiptir. Sistem "Dinamik Referanslama" altyapısıyla çalıştığı için, siz prob ile parça üzerinde noktalar toplarken parça zeminde sarsılsa veya yer değiştirse dahi, uzamsal takip kamerası matrisi anlık günceller ve ölçüm doğruluğu kesinlikle korunur.
▸Dokunarak alınan veriler kalite kontrol yazılımlarında nasıl görünür?
Prob ucunun parçaya her dokunuşunda (tetikleme yapıldığında) yazılım uzayda bir X, Y, Z koordinat noktası kaydeder. Geomagic Control X veya PolyWorks gibi yazılımlar, bu noktaları birleştirerek otonom olarak kusursuz silindir merkezleri, referans düzlemleri veya küresel formlar tanımlar. Bu sayede nominal CAD verisiyle çakıştırma yaparak sapma değerlerini anlık olarak listeler.
