Shining 3D FreeScan Trak Nova 3D Tarayıcı
Ürün Kodu C010198
Daha Fazla
Shining 3DDaha Fazla
Metroloji
(0)
KoleksiyonTeklif İsteFiyat Alarmı
SHINING 3D · KABLOSUZ ÇOK FONKSİYONLU DİNAMİK TAKİP VE TARAMA SİSTEMİ
FreeScan Trak Nova
Büyük ölçekli endüstriyel ölçümlerde üstün taşınabilirlik ve üretkenlik. 0.02 mm metroloji sınıfı hassasiyet, video fotogrametri (VPG) modülü, işaretsiz tarama özgürlüğü ve ultra hafif kompakt şasi yapısı.
0.02 mm
Metroloji Sınıfı Hassasiyet
6.14M p/s
Maksimum Tarama Hızı
VPG
Video Fotogrametri Modülü
İşaretsiz
Hedef Noktasız Tarama Özgürlüğü
3dörtgen Güvencesiyle·Hızlı Kargo & Uzman Teknik Servis Desteği·VDI/VDE 2634 Part 3 ve ISO 10360 Onaylı Kararlılık

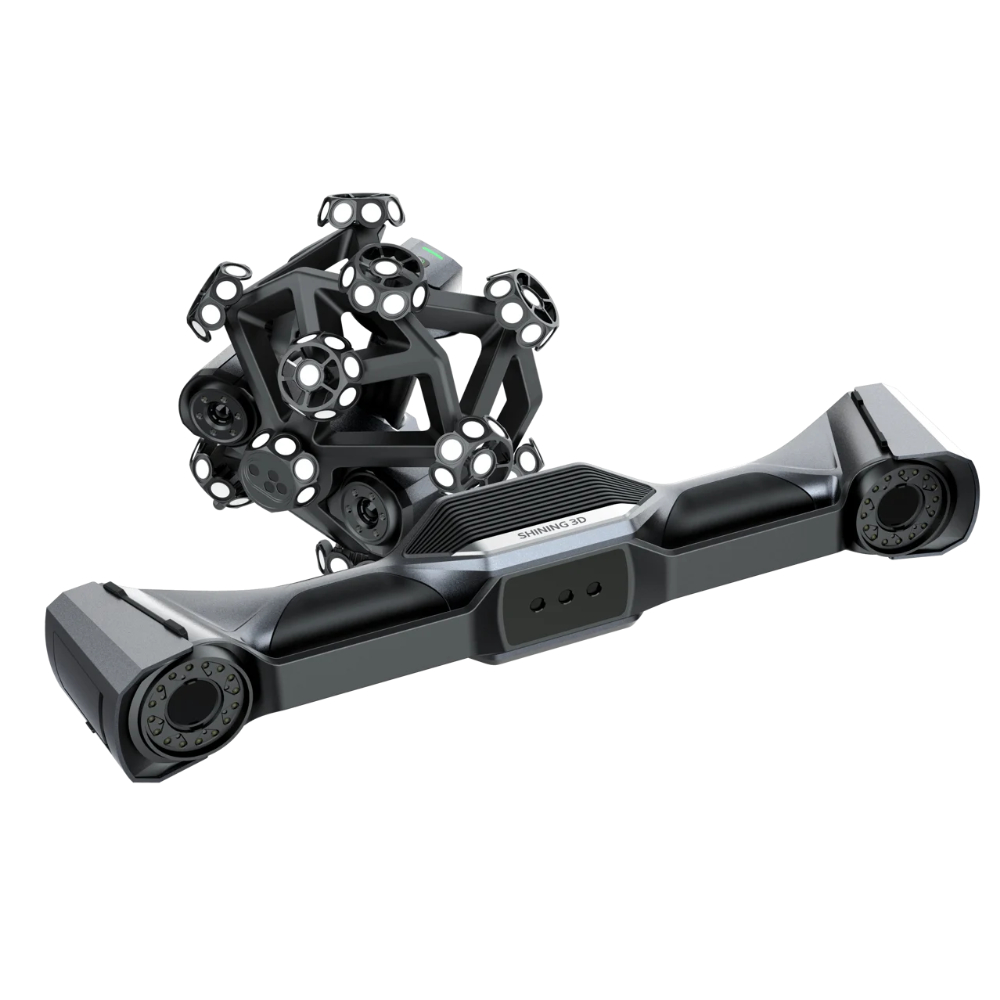

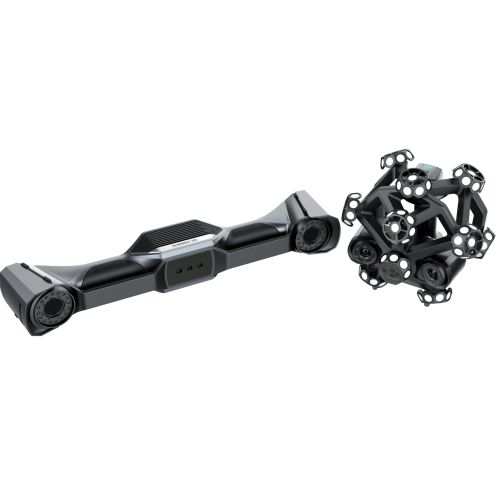

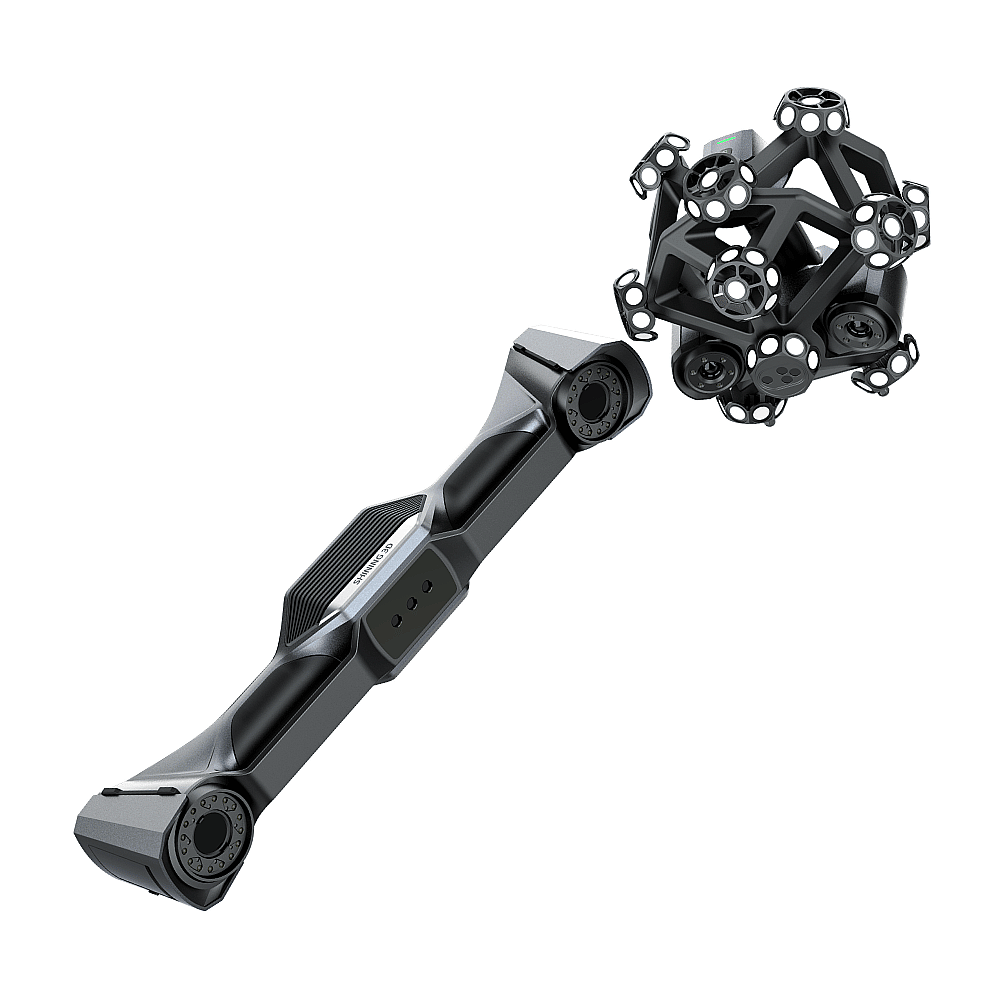

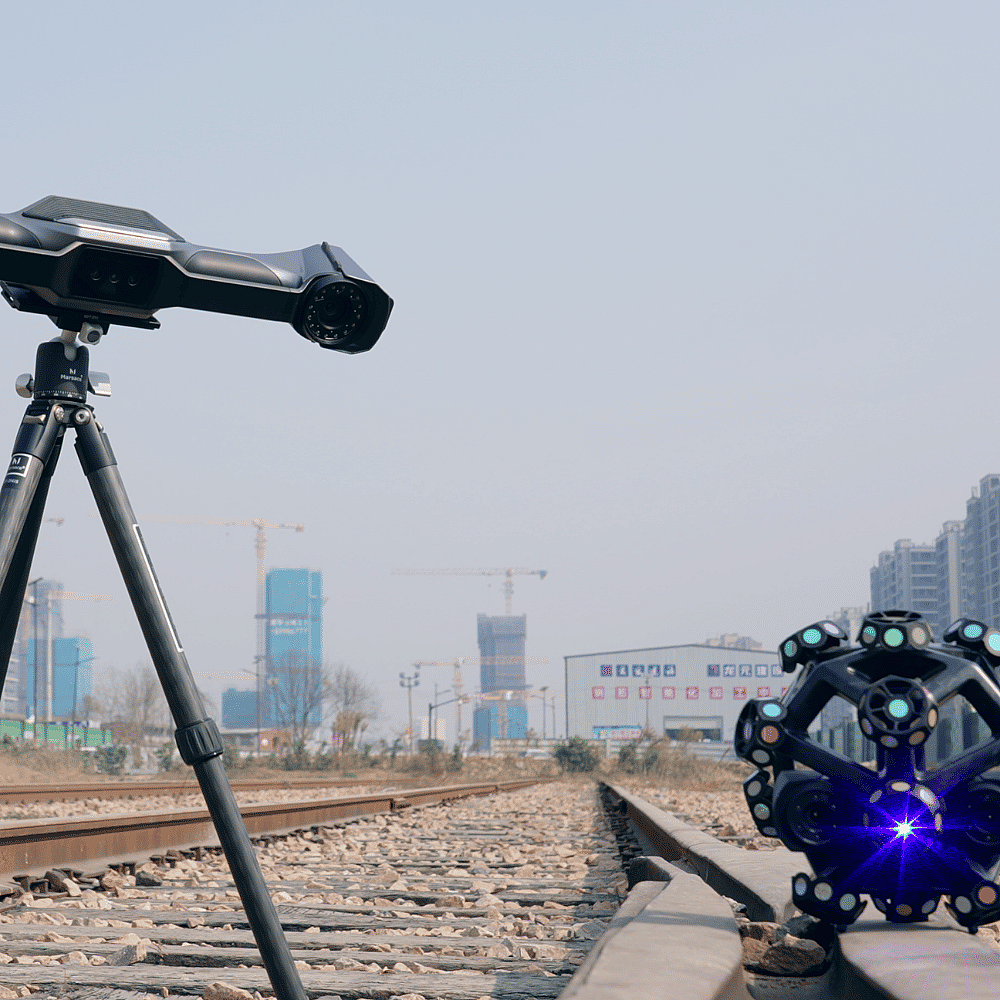

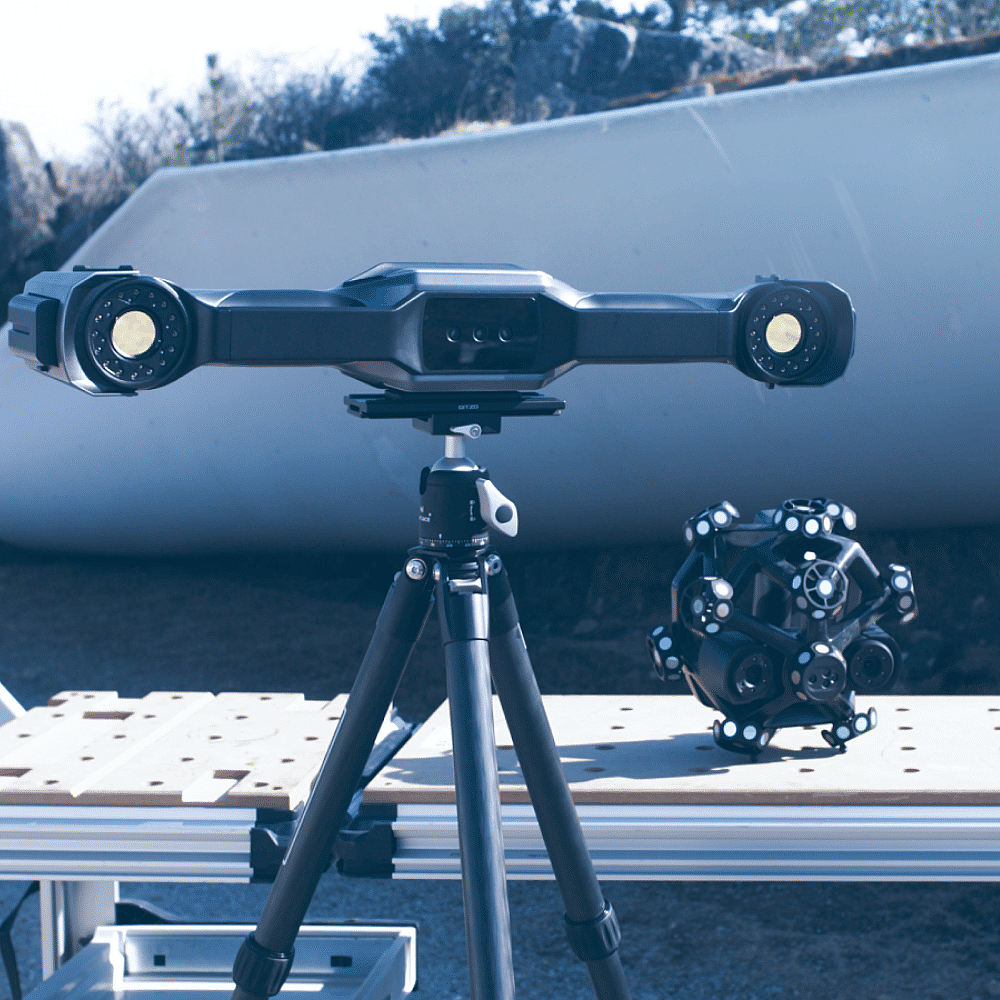

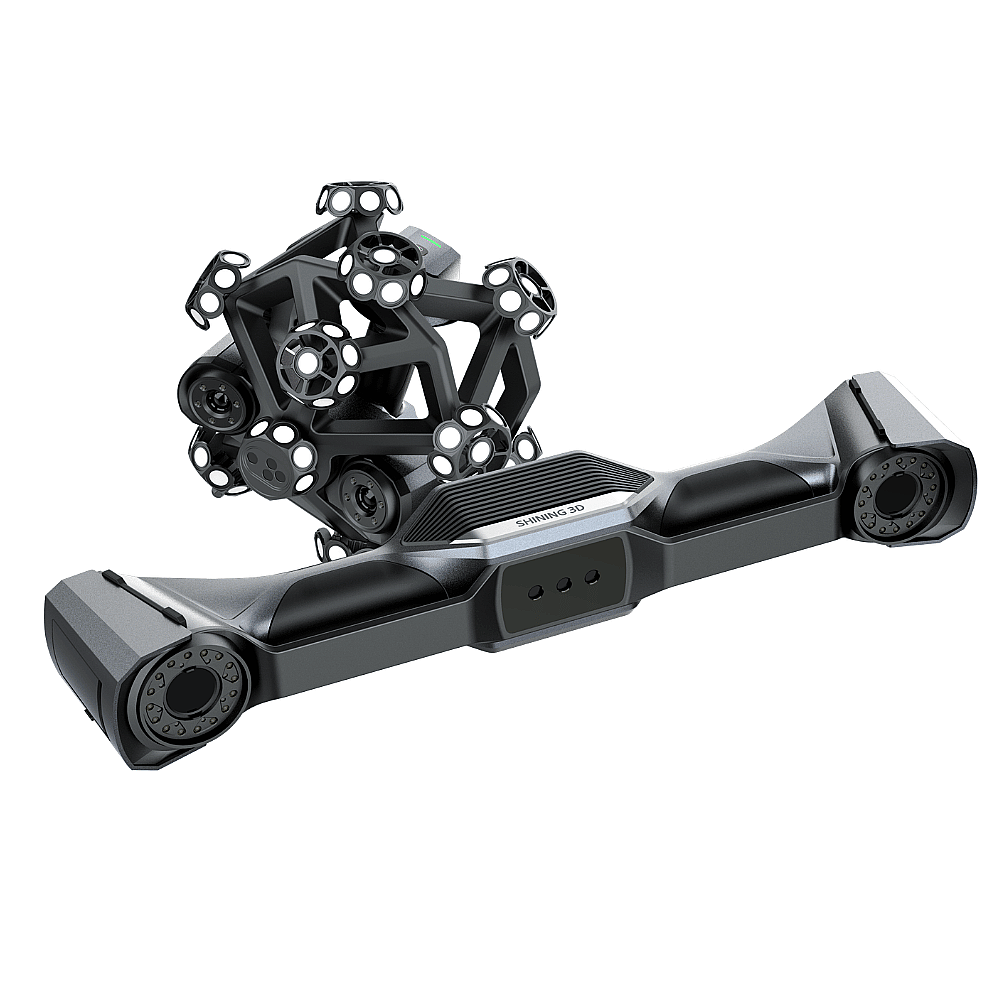

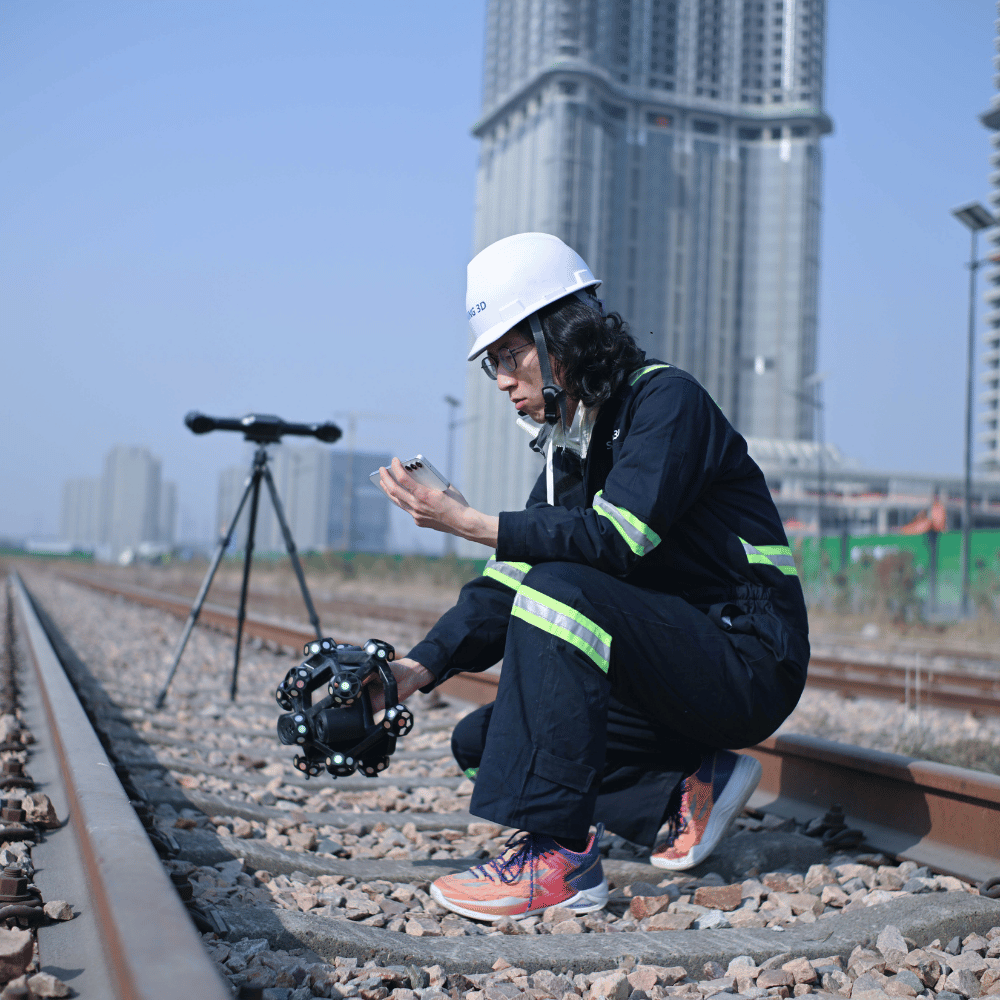

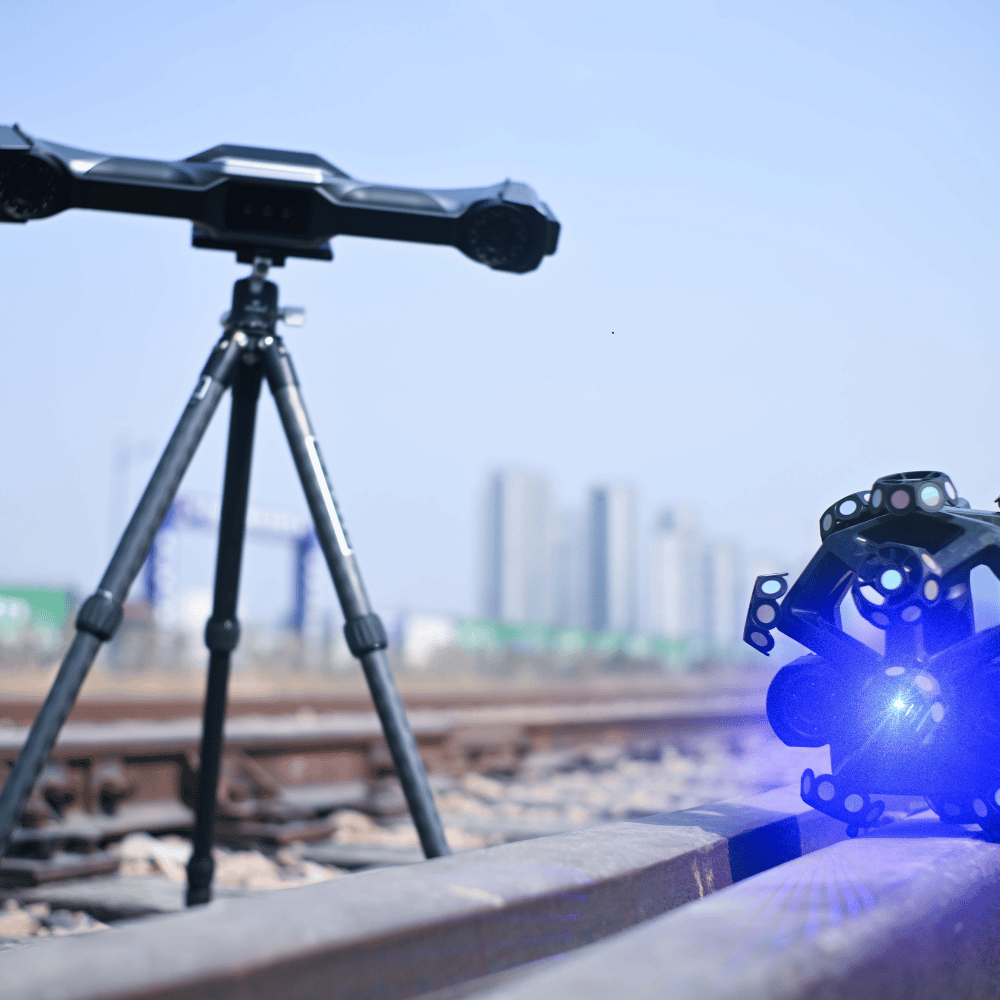

Shining 3D FreeScan Trak Nova, taşınabilir bir izleme tarayıcısını (TE Nova), piyasadaki en geniş görüş alanına sahip el tipi lazer tarayıcıyı (FreeScan UE Nova) ve patentli video fotogrametri (VPG) modülünü tek bir gelişmiş kablosuz izleme sisteminde entegre eden hepsi bir arada 3D ölçüm çözümüdür. İnşaat makinelerinden demiryolu taşımacılığına, sivil havacılıktan enerji sektörüne kadar doğru ve verimli büyük ölçekli ölçümler gerektiren alanlar için özel olarak üretilmiştir. Tamamen kablosuz yapısı ve kompakt tasarımı sayesinde, dar ve karmaşık alanlarda parça üzerine yapışkan kodlanmış işaretleyiciler yerleştirmeden kesintisiz, hızlı ve mikron kararlılığında veri yakalama imkanı sunar.
TANITIM VİDEOSU
Büyük Ölçekli Projelerde Geleceğin Ölçüm Teknolojisini İnceleyin
01 · GENEL BAKIŞ
Kablo Kısıtlamalarından Kurtulun, İş Akışınızı Özgürleştirin
FreeScan Trak Nova, geleneksel sabit optik takip sistemlerinin sınırlarını aşarak sahada ve atölyede esnek üretkenlik sağlar.
01
Dinamik Takip Taraması: Kompakt ve Çevik
Gerçek zamanlı izleme teknolojisi, ince ayrıntıların yüksek doğrulukla yakalanmasını sağlar. Kompakt tasarımıyla dar ve karmaşık alanlarda çalışmak için mükemmeldir.
02
Geniş Çaplı Lazer Tarama: Geniş ve Hızlı
FreeScan UE Nova, piyasadaki en geniş görüş alanlarından birine (FOV) sahip bir el tipi lazer tarayıcı görevi görerek büyük ölçekli projelerde benzersiz bir esneklik sunar.
03
Patentli Video Fotogrametri (VPG)
Kodlanmış işaretleyicilere olan ihtiyacı ortadan kaldırır. Fotogrametri teknolojisini bir kalibrasyon çubuğu ile entegre ederek, video yakalama yoluyla gerçek zamanlı doğrulama ve tutarlı hacimsel doğruluk sunar.
04
Dayanıklı ve Fonksiyonel Mobil Tasarım
Entegre kablosuz modüller, dahili bilgi işlem birimleri, değiştirilebilir piller ve uzaktan kumanda kontrolü ile harici bilgisayar veya kablo karmaşası olmadan tam hareket özgürlüğü sağlar.
02 · YAZILIM VE GEOMETRİ TANIMA
Dinamik İzleme Taraması ve Video Fotogrametri

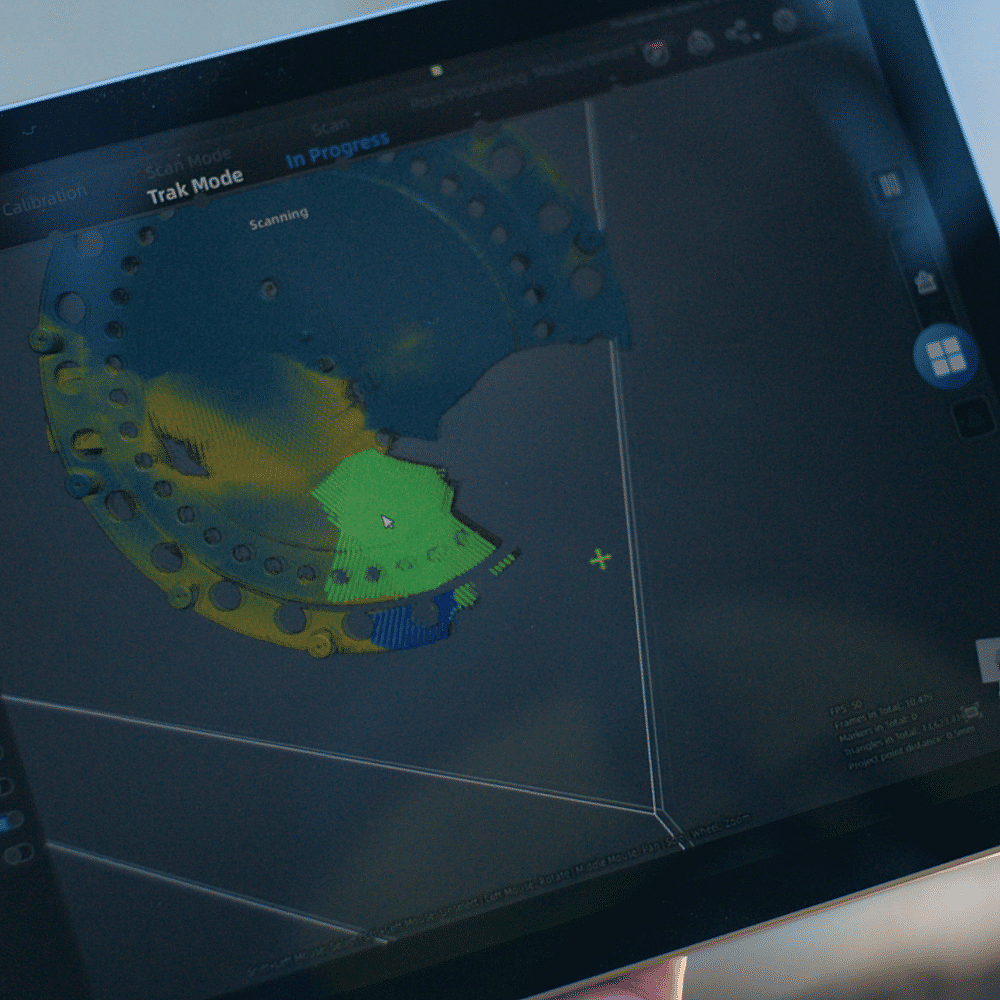

Dinamik İzleme Taraması: Kompakt ve Çevik
Gerçek zamanlı takip teknolojisi, ince detayların yakalanmasına olanak tanır. Kablosuz ve kompakt tasarımıyla sistem, dar alanların taranmasında üstün performans göstererek verimli ve hassas ölçümler sağlar.
-1.jpg?width=4000&name=Video%20Photogrammetry%20(VPG)-1.jpg)

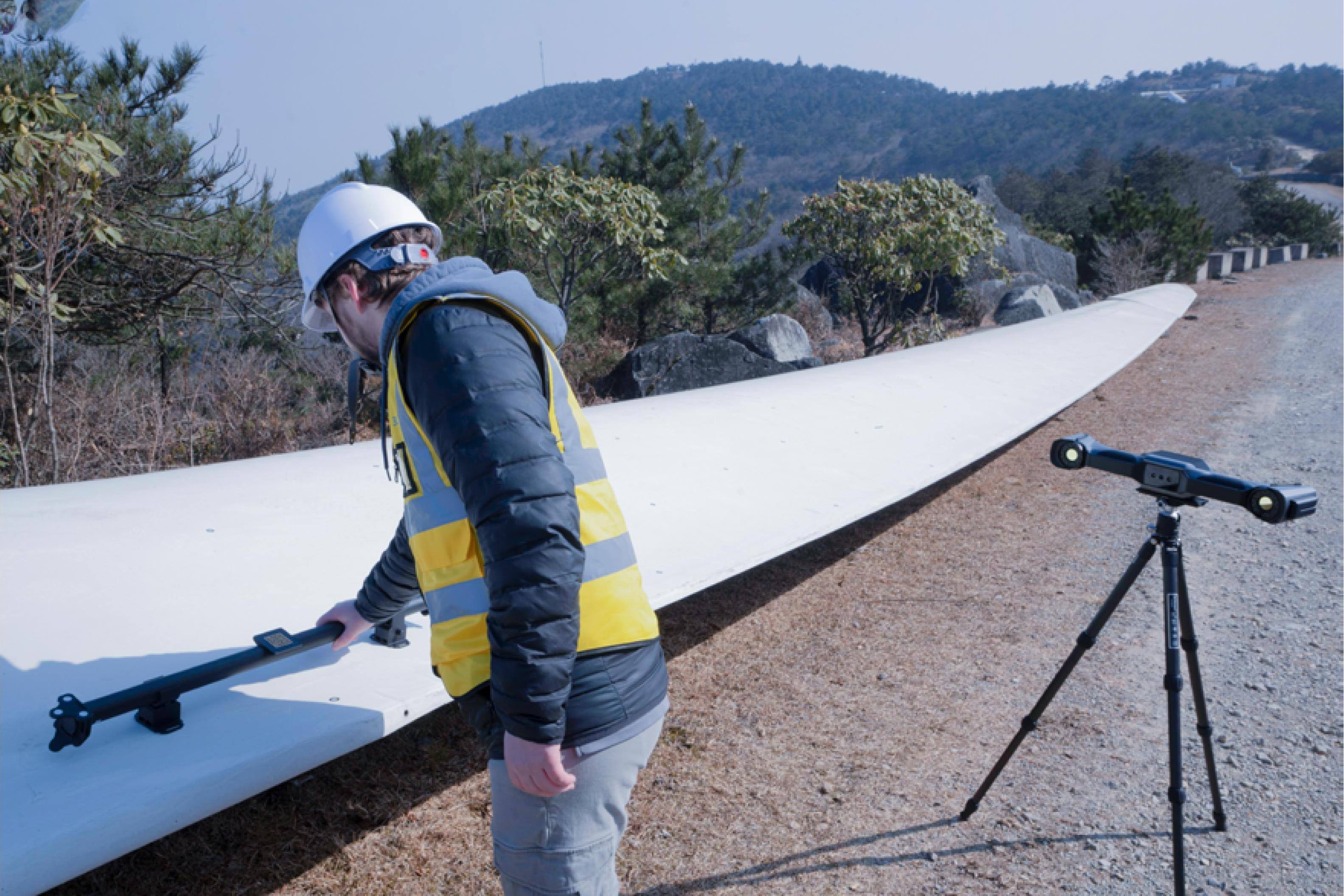

Video Fotogrametri (VPG)
FreeScan Trak Nova sistemi, SHINING 3D'nin patentli video fotogrametrisi (VPG) özelliğine sahiptir ve bu sayede kodlu işaretleyicilere olan ihtiyacı ortadan kaldırır. Fotogrametri teknolojisini bir kalibrasyon çubuğuyla entegre ederek , video kaydı yoluyla gerçek zamanlı işaretleyici doğrulaması sağlar. Bu, tutarlı hacimsel doğruluk sağlar ve büyük nesnelerin verimli bir şekilde taranması için kurulum sürecini kolaylaştırır.
PTB Onaylı Entegre Kontrol Modülü · Çoklu Tarama Modları ile Veri Entegrasyonu · Değiştirilebilir Kesintisiz Pil Seti
03 · OPERASYONEL VERİMLİLİK
6.14Mnokta / saniye ultra yüksek tarama hızı
Geniş Ölçekli Tarama Kapsamı ve Endüstriyel Hız
FreeScan Trak Nova sistemi, genel yapıyı yakalamak için geniş menzilli lazer taramayı ayrıntılı yerel özellikler için dinamik izleme ile sorunsuz bir şekilde birleştirir. FreeScan UE Nova modülü, ekstra geniş 2.6 x 2.2 m FOV alanı ve saniyede 6.140.000 noktaya varan ultra yüksek tarama hızıyla devasa endüstriyel nesneleri rekor sürelerde sayısallaştırır.
Geniş Alan Derinliği
UE Nova modülünde 2300 mm'ye (300-2600 mm) varan geniş ve esnek çalışma derinliği algılaması.
Ultra Hafif Tasarım
TE Nova izleme ünitesi sadece 1.2 kg, el tipi lazer tarayıcı ünitesi ise yalnızca 1.6 kg net ağırlığa sahiptir.
Çok Modlu Fiber Optik Entegrasyon
Hem tamamen kablosuz özgür çalışma modu hem de yüksek veri güvenliği için kablolu fiber optik bağlantı desteği.
Çok Çizgili Lazer Esnekliği
Genel taramalar için 50 lazer çizgisi, detaylar için 7 paralel lazer ve derin cepler için 1 tek lazer çizgisi modu.
04 · O&P VE ENDÜSTRİYEL UYGULAMA ALANLARI
Fiziksel Dünyayı Mikron Hassasiyetinde Arşivleyen Çözümler
Endüstriyel Kalite Kontrol
Büyük döküm parçaların, ağır sanayi şasilerinin ve montaj hatlarının nominal CAD dataları ile karşılaştırılarak boyutsal olarak denetlenmesi.
Tersine Mühendislik & Tasarım
Üretimi durmuş yedek parçaların, karmaşık araç gövdelerinin veya mekanik aşınma gösteren kalıpların hatasız CAD modellerinin oluşturulması.
Bakım Onarım ve Revizyon

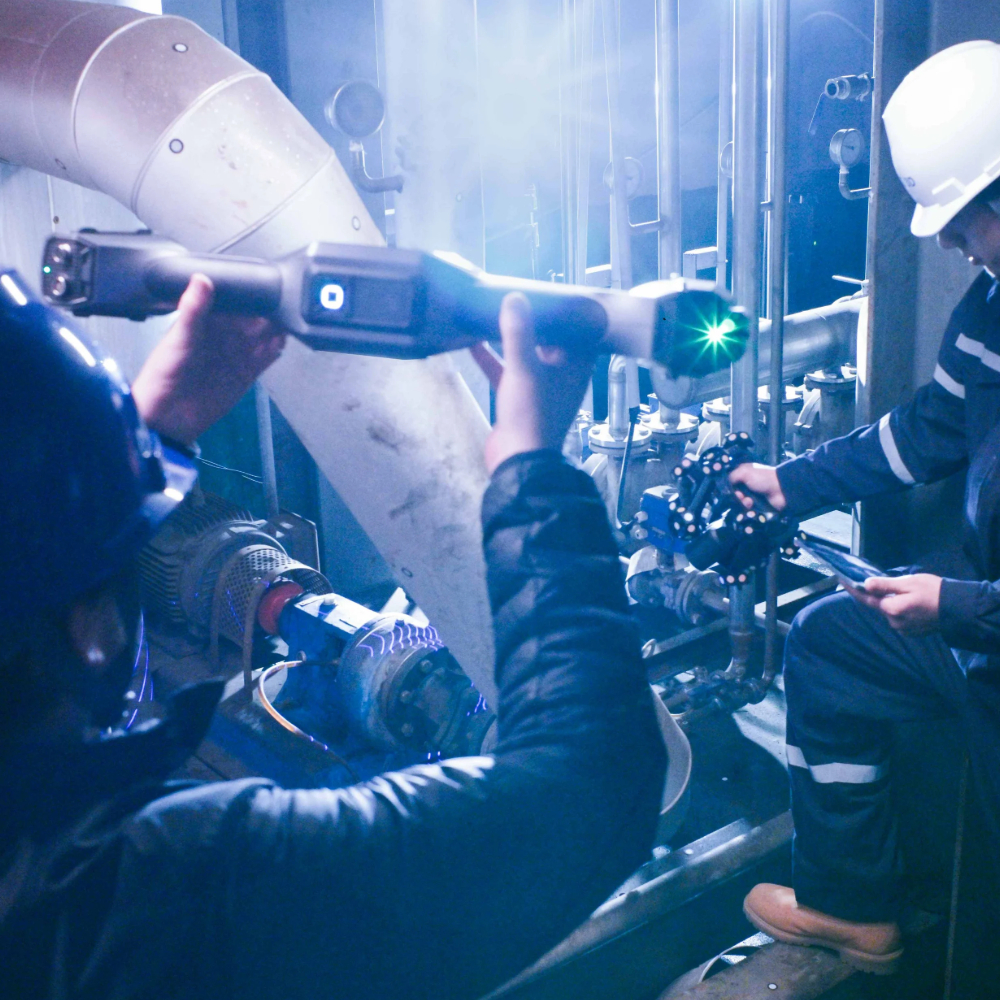

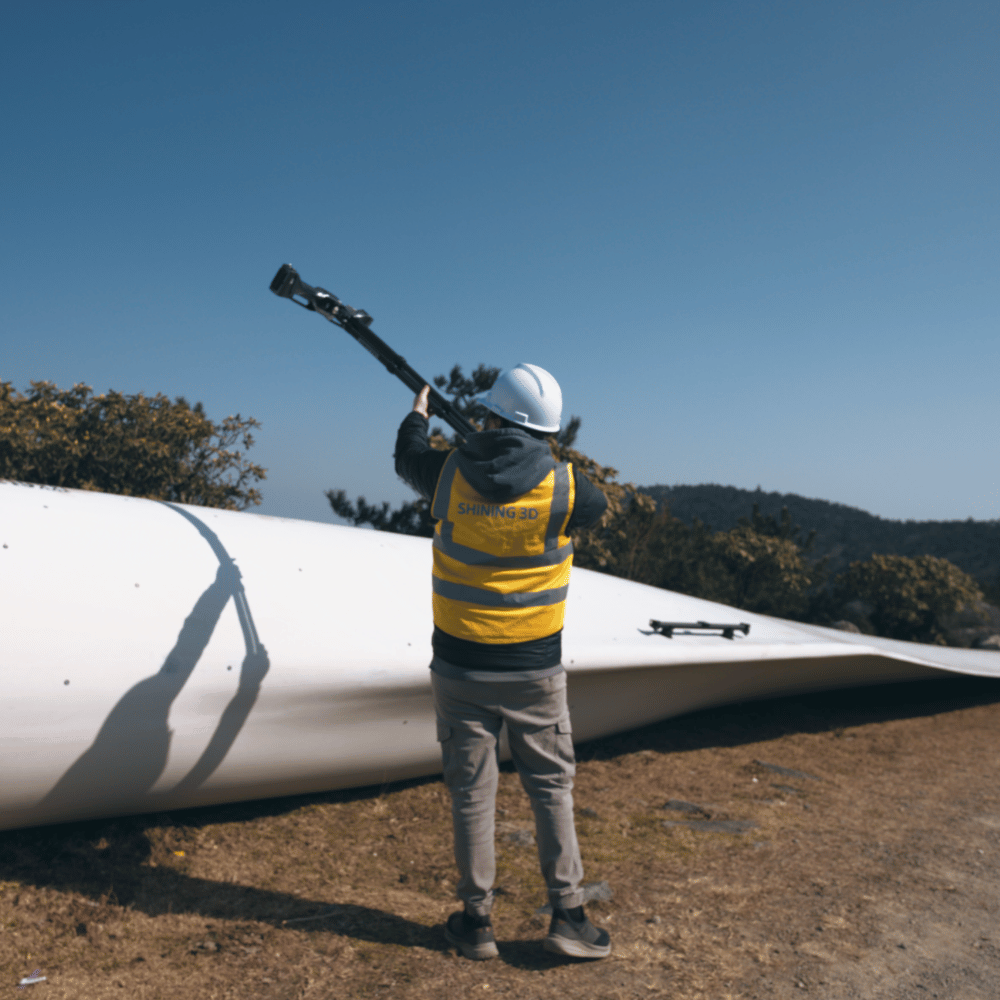

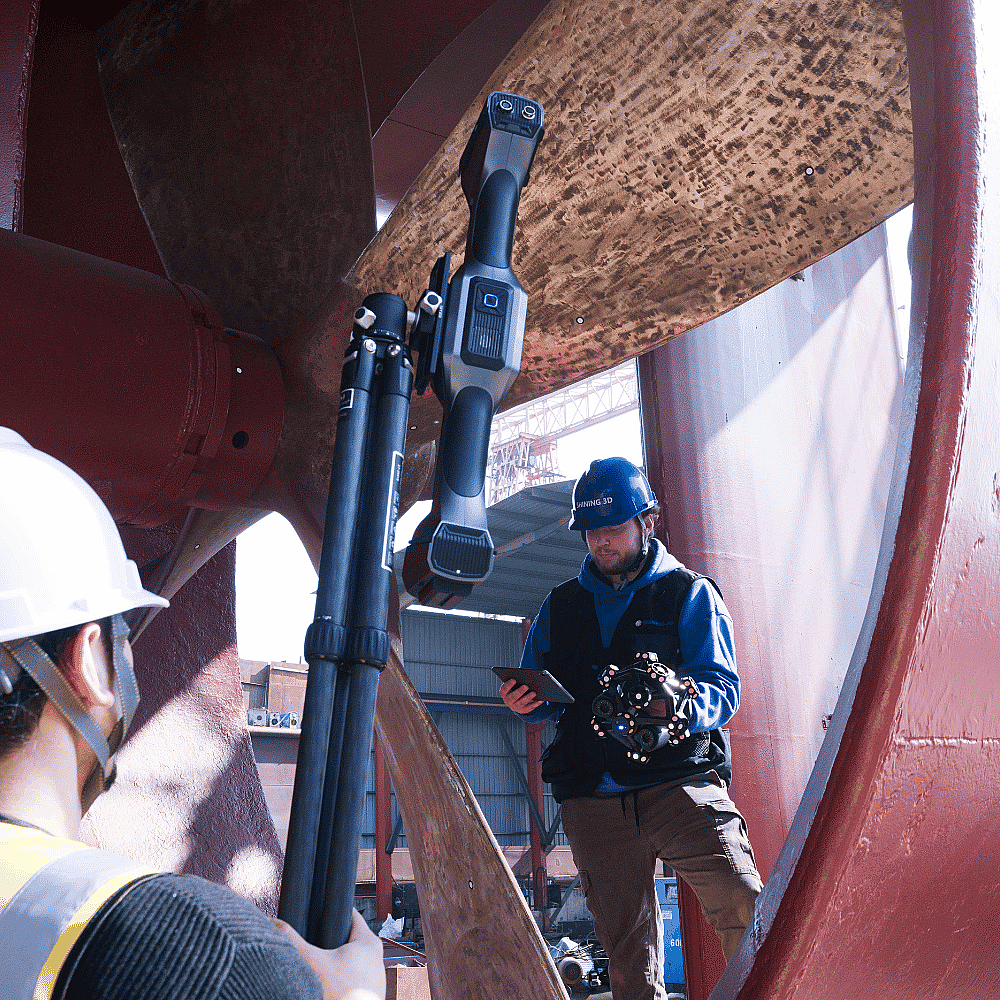

Havacılık, denizcilik ve enerji santrallerindeki devasa bileşenlerin aşınma ve deformasyon haritalarının sahada çıkarılması.
Dijital Arşivleme & Miras Koruma
Büyük ölçekli endüstriyel mirasın, arkeolojik kazı alanlarının, tarihi yapıların ve heykellerin mikron düzeyinde korunması ve arşivlenmesi.
05 · TEKNİK ÖZELLİKLER
FreeScan Trak Nova Teknik Spesifikasyonları
Hassasiyet & Tarama Performansı
Tarama Doğruluğu (Hassasiyet)0.02 mm
Hacimsel Hassasiyet (12m²)0.062 mm
VPG ile Hacimsel Hassasiyet0.046 mm + 0.012 mm/m
Maksimum Tarama Hızı6,140,000 nokta/sn
El Tipi Ünite Lazer Çizgileri50 Lazer Çizgisi (Genel) / 7 Paralel Lazer (Detay) / 1 Tek Çizgi (Derin Cep)
Nokta Mesafesi (Çözünürlük)0.01 - 10 mm
Video Fotogrametri (VPG)Dahil (Kodlanmış işaretleyici/marker gerektirmez)
Donanım, Ölçüler & Standartlar
Esnek Görüş Alanı (Maks FOV)2600 × 2200 mm'ye kadar
Çalışma Alan DerinliğiTE Nova: 380 mm (170-550 mm) | UE Nova: 2700 mm (800-3500 mm)
Bağlantı ModlarıKablosuz ve Kablolu Mod Desteği (Fiber Optik Altyapı)
Net Cihaz AğırlıklarıTE Nova: 1.2 kg | UE Nova: 1.6 kg
Güvenlik ve Endüstriyel SertifikalarCE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TISAX
Doğruluk SertifikasyonuVDI/VDE 2634 Part 3, ISO 10360 (ISO 17025 Belgeli Doğruluk Laboratuvarı onaylı)
06 · KUTU İÇERİĞİ
Eksiksiz Endüstriyel Metroloji Sistem İçeriği
✓ TE Nova Taşınabilir İzleme Tarayıcı Ünitesi
✓ FreeScan UE Nova Geniş Alan El Tipi Lazer Tarayıcı
✓ VPG Video Fotogrametri Modülü ve Entegre Kalibrasyon Çubuğu Seti
✓ Değiştirilebilir Batarya / Pil Seti ve Hızlı Şarj İstasyonu
✓ Fiber Optik Bağlantı Kabloları ve Kablosuz İletişim Modülleri
✓ EXScan Metroloji Yazılım Lisansı ve Dayanıklı Endüstriyel Taşıma Çantası
07 · 3DÖRTGEN FARKI
Medikal ve Endüstriyel Ölçüm Süreçlerinizde Tam Çözüm
2013'ten beri Türkiye'de ileri seviye 3D tarama, medikal metroloji ve fabrikasyon imalat altyapıları kuran ekibimizle yatırımlarınızı güvenceye alıyoruz.
01
Resmi Distribütör Garantisi
Satın aldığınız tüm orijinal Shining 3D metroloji sistemleri Türkiye'de 2 yıl boyunca distribütör garantisi altındadır.
02
Uzman Uygulama Eğitimi
Kalite kontrol, boyutsal muayene raporlaması, hata analizi ve tersine mühendislik yazılımlarına özel ileri düzey mühendislik eğitimi.
03
Kesintisiz Yedek Sarf Tedariği
Endüstriyel ortamlara uygun referans optik bileşenler, yedek piller, kablo setleri ve tripod aksesuarları stoklarımızda hazır.
04
İstanbul Merkezli Teknik Servis
Üretim hatlarınızın aksamaması ve periyodik kalibrasyon ihtiyaçlarınız için uzman mühendis kadromuzla hızlı teknik servis desteği.
08 · İLETİŞİM & RESMİ TEKLİF TALEBİ
Kalite Kontrol Süreçlerinizi Hızlandırın
FreeScan Trak Nova modelinin fabrikanızdaki kalite kontrol süreçlerine, parça muayene hacimlerinize veya tersine mühendislik projelerinize entegrasyonunu planlamak, showroom'umuzda canlı demo randevusu oluşturmak veya kurumsal teknik teklif almak adına uzmanlarımız hazır.
Kısıklı Mah. Alemdağ Cad. No:58 Üsküdar / İstanbul
Pzt–Cum 08:30–17:30 | Cmt 09:00–17:00
09 · SIKÇA SORULANLAR
FreeScan Trak Nova Altyapısı Hakkında Merak Edilenler
▸"Optik dinamik takip" mantığı geleneksel el tipi tarayıcılardan nasıl ayrılır?
Geleneksel el tipi 3D tarayıcılar, uzaydaki yerlerini ve yüzey geometrisini belirlemek için parça üzerine yapışkan hedef noktalar (marker) yerleştirilmesini gerektirir. FreeScan Trak Nova sisteminde ise parça üzerine hiçbir işaretleyici yapıştırılmasına gerek kalmaz. Sistem, taşınabilir bir takip kamerası (Tracker) yardımıyla el tipi tarayıcının uzaydaki konumunu gerçek zamanlı izleyerek koordinat matrisini otonom olarak çıkarır.
▸Ölçüm esnasında parçanın veya takip kamerasının sarsılması ölçümü bozar mı?
Hayır, bozmaz. Sistem, gerçek zamanlı izleme ve dinamik referanslama yeteneğine sahiptir. Tarama işlemi sürerken iş parçası yerinden oynatılsa, sarsılsa veya takip kamerasının açısı değiştirilse bile, sistem uzamsal matrisi anlık olarak yeniden hesaplar. Fabrika ortamındaki zemin titreşimleri veya parça mikro hareketleri ölçüm doğruluğunu kesinlikle etkilemez.
▸Karanlık, yansıtıcı metal veya parlak yüzeylerde matlaştırıcı sprey gerekir mi?
Hayır. FreeScan Trak Nova modelinde kullanılan gelişmiş dar bantlı mavi lazer teknolojisi, ışık emiliminin en yoğun olduğu mat siyah yüzeylerde ve ışık kırılmalarına yol açan parlak, krom veya yansıtıcı metal yüzeylerde harici bir sprey kullanımına ihtiyaç duyulmadan doğrudan ve yüksek kararlılıkta veri toplar.
▸Patentli Video Fotogrametri (VPG) modülünün büyük nesne taramalarındaki rolü nedir?
Geleneksel büyük nesne taramalarında hacimsel doğruluk kayıplarını önlemek adına parça üzerine kodlanmış büyük işaretleyiciler yapıştırılması gerekir. FreeScan Trak Nova'nın sahip olduğu entegre VPG fotogrametri modülü ise bir kalibrasyon çubuğu ile entegre çalışarak, video yakalama yoluyla gerçek zamanlı işaretleyici doğrulamasını otonom tamamlar. Bu sayede kodlanmış işaretleyicilere gerek kalmadan devasa nesnelerde tutarlı bir hacimsel doğruluk sağlar.
